Комплексы измерительно-вычислительные автоматизированные ВИКА
| Номер в ГРСИ РФ: | 96563-25 |
|---|---|
| Производитель / заявитель: | ОАО "Производственное объединение "Завод имени Серго" (ОАО ПОЗиС), г. Зеленодольск |
Комплексы измерительно-вычислительные автоматизированные ВИКА (далее по тексту - комплексы) предназначены для измерений силы и напряжения постоянного электрического тока, частоты электрических сигналов, напряжения разбаланса моста постоянного тока, а также сбора, преобразования, обработки, передачи и представления информации от измерительных преобразователей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96563-25 | ||||||
| Действует | по 03.10.2030 | ||||||
| Наименование | Комплексы измерительно-вычислительные автоматизированные | ||||||
| Модель | ВИКА | ||||||
| Модификации |
ВИКА-1111 |
||||||
| Приказы |
№2145 от
03.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3a3237ba-cf29-f480-5893-3189363a5388 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ПОЗиС», РОССИЯ, 422546, Республика Татарстан, г. Зеленодольск, ул. Привокзальная, д. 4
Поверка
| Методика поверки / информация о поверке |
МП-750-2025 Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные автоматизированные ВИКА. Методика поверки
(с 03.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96563-25: Описание типа
2025-96563-25.pdf
|
Скачать | 179.8 КБ | |
|
96563-25: Методика поверки
МП-750-2025
2025-mp96563-25.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные автоматизированные ВИКА
(далее по тексту - комплексы) предназначены для измерений силы и напряжения постоянного электрического тока, частоты электрических сигналов, напряжения разбаланса моста постоянного тока, а также сбора, преобразования, обработки, передачи и представления информации от измерительных преобразователей.
Описание
Принцип действия комплексов основан на приеме унифицированных аналоговых входных сигналов силы и напряжения постоянного электрического тока, частоты электрических сигналов от первичных измерительных преобразователей, их преобразовании в цифровую форму с помощью модулей аналогового ввода и последующей передачи на персональный компьютер со специальным программным обеспечением для обработки, отображения результатов измерений и передачи их в вышестоящие системы.
Конструктивно комплексы представляют собой измерительные установки LTR (8-местный крейт) с установленными модулями сбора и преобразования сигналов и автоматизированное рабочее место обработки измерительной информации (ПК). Передача данных между комплексами и ПК, а также передача данных внешним системам осуществляется по цифровому интерфейсу Ethernet с использованием протокола TCP/IP.
В зависимости от исполнения в состав комплексов может входить различный набор измерительных модулей. Максимальное количество измерительных модулей в составе комплекса составляет 8 шт.
Информация о комплектации комплексов содержится в коде полного условного обозначения:
ВИКА-ABCD,
где ВИКА - тип изделия;
A - количество модулей LTR12, предназначенных для измерения силы постоянного электрического тока;
В - количество модулей LTR11, предназначенных для измерения напряжения постоянного электрического тока;
С - количество модулей LTR51, предназначенных для измерения частоты импульсных сигналов;
D - количество модулей LTR212M-1, предназначенных для измерения напряжения разбаланса мостов постоянного тока.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на этикетку, закрепленную на верхней крышке измерительной установки комплекса.
Для предотвращения несанкционированного доступа к внутренним частям корпус комплексов пломбируется пломбой-наклейкой номерной.
Знак поверки наносится в свидетельство о поверке, нанесение знака поверки на корпус не предусмотрено.
Общий вид комплексов приведен на рисунке 1.

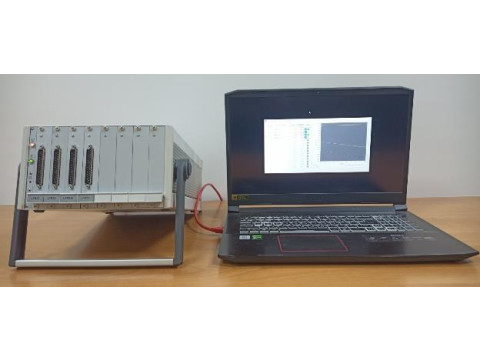

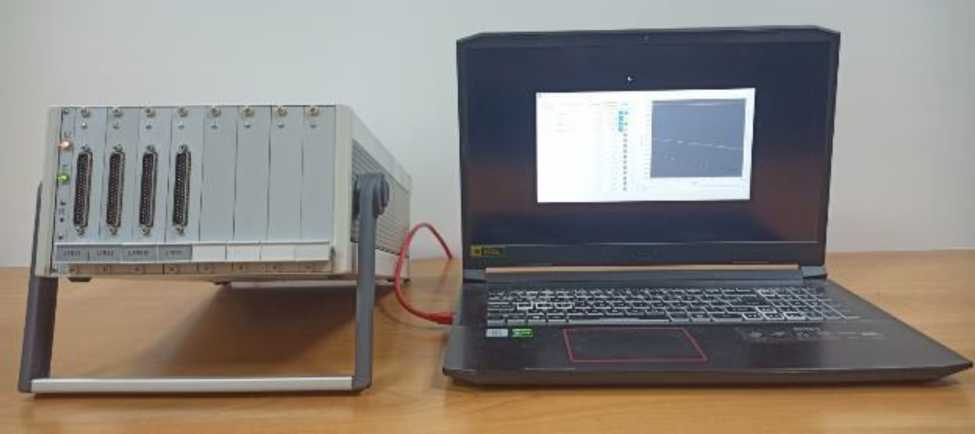

Рисунок 1 - Общий вид комплексов измерительно-вычислительных ВИКА

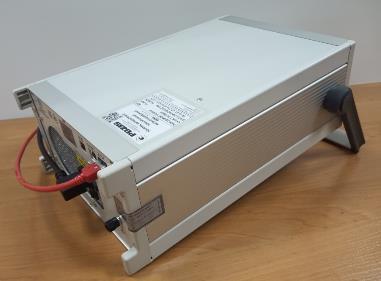

Схема пломбировки от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 2.
Место нанесения
знака утверждения типа
Место нанесения заводского номера
Место пломбировки

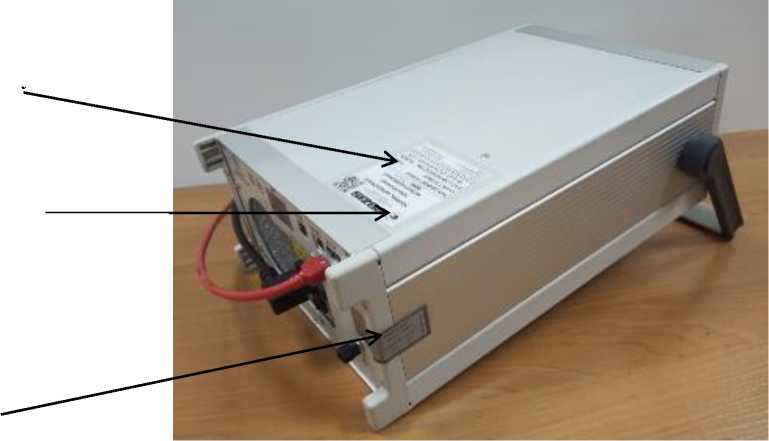

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа, пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является ПО модулей аналогового ввода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов и передачу в цифровой форме на ПК.
В качестве внешнего ПО используется специальное программное обеспечение POZIS-VIKA, исполняемое в среде операционной системы «Windows» и выполняющее функции сбора, обработки, отображения и передачи измерительной информации. Внешнее ПО разделяется на метрологически значимую часть и метрологически не значимую часть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MeasureC onversion_X.vi |
ltr51_NumberPulses_X.vi |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
193DB37E |
97A02AFC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
|
Примечания: 1. X в идентификационном наименовании ПО принимает значение номера версии ПО. 2. Цифровой идентификатор ПО указан для приведенного в описании типа номера версии ПО. Приоритетной информацией о цифровом идентификаторе ПО считать значения, указанные в паспорте на комплексы при выпуске из производства. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |
|
Измерение напряжения постоянного электрического тока | ||
|
Диапазон измерений напряжения постоянного электрического тока, В |
от -10 до 10 | |
|
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного электрического тока, % для пределов измерений: ±10 В ±2,5 В ±0,6 В ±0,15 В |
±0,1 ±0,1 ±0,1 ±0,5 | |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 | |
|
Измерения силы постоянного тока | ||
|
Диапазон измерения силы постоянного тока, мА |
от -20 до +20 | |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) основной погрешности измерений силы постоянного тока, % |
±0,1 | |
|
Пределы допускаемых дополнительных погрешностей измерений силы постоянного тока от измерения температуры окружающей среды в диапазоне температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 | |
|
Измерение частоты синусоидальных и периодических импульсных сигналов | ||
|
Диапазон измерения частоты синусоидальных и периодических импульсных сигналов (при напряжении входного сигнала от 0,02 до 10 В), кГц |
от 0,02 до 150 | |
|
Пределы допускаемой относительной погрешности измерений частоты синусоидальных и периодических импульсных сигналов, % |
±0,01 | |
|
Измерение напряжения разбаланса моста постоянного тока | ||
|
Диапазон измерения напряжения разбаланса постоянного тока, мВ |
от -80 до +80 | |
|
Пределы допускаемой относительной основной погрешности измерений напряжения разбаланса постоянного тока, %: - для пределов измерений от -80 мВ до +80 мВ - для пределов измерений от -40 мВ до +40 мВ - для пределов измерений от -20 мВ до +20 мВ - для пределов измерений от -10 мВ до +10 мВ |
± [0,05 + 0,015 х (|^| - 1)] 1), 2) ± [0,07 + 0,02 х (|^| - 1)] ± [0,1 + 0,05 х (|^| - 1)] | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальные значения напряжения постоянного тока источника опорного напряжения (далее - ИОН), В |
2,5 и 5 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока ИОН, % |
±4 |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения разбаланса моста постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
1) Xn - нормирующее значение, равное сумме модулей пределов измерений для двуполярных режимов и равное большему из пределов измерений для однополярных пределов измерений 2) X - значение измеряемого напряжения разбаланса постоянного тока | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±0,2 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
390x290x160 |
|
Масса, кг, не более |
8 |
|
Количество измерительных каналов напряжения постоянного тока модулей LTR11: - в дифференциальной схеме подключения - в однофазном режиме (с «общей землей») |
от 16 до 128 от 32 до 256 |
|
Количество измерительных каналов силы постоянного тока модулей LTR12: - в дифференциальной схеме подключения - в однофазном режиме (с «общей землей») |
от 16 до 128 от 32 до 256 |
|
Количество измерительных каналов частоты синусоидальных и периодических импульсных сигналов модулей LTR51 |
от 2 до 16 |
|
Количество измерительных каналов напряжения разбаланса моста постоянного тока модулей LTR212M-1 |
до 64 |
|
Диапазон компенсации начального разбаланса моста, мВ, не менее - при номинальном значении напряжения ИОН 5 В - при номинальном значении напряжения ИОН 2,5 В |
75 38 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа |
20 ±5 от 30 до 80 от 70,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +40 до 90 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности_________________________________________________
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на паспортную табличку, на титульный лист паспорта и на титульный лист руководства по эксплуатации комплексов типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений_______________________________________
|
Наименование |
Обозначение |
Кол-во |
|
Установка измерительная LTR в составе: |
ДЛИЖ.301422.0010 |
1 шт. |
|
- модуль измерительный LTR11 |
ДЛИЖ.687281.0195 |
в зависимости от комплектации1) |
|
- модуль измерительный LTR12 |
ДЛИЖ.687281.0754 | |
|
- модуль измерительный LTR51 |
ДЛИЖ.687281.0243 | |
|
- модуль измерительный LTR212M-1 |
ДЛИЖ.687281.0208 | |
|
Флешкарта с программным обеспечением |
- |
1шт. |
|
Паспорт |
073-7011 00.00.000 ПС |
1шт. |
|
Руководство по эксплуатации |
073-7011 00.00.000 РЭ |
1шт. |
|
Руководство оператора |
073-7011.00001-01 34 01 |
1шт. |
|
1) Наименование и количество модулей, входящих в состав установок LTR, определяется при заказе | ||
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация комплекса» Руководства по эксплуатации 073-7011 00.00.000 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-236-07503307-2025 «Комплекс измерительно-вычислительный
автоматизированный ВИКА. Технические условия».
