Резервуары железобетонные ЖБР-10000
| Номер в ГРСИ РФ: | 96577-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЛСУ Кировское м/у "Севтепломонтаж", г. Санкт-Петербург |
Резервуары вертикальные железобетонные ЖБР-10000 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96577-25 | |||||||||
| Наименование | Резервуары железобетонные | |||||||||
| Модель | ЖБР-10000 | |||||||||
| Приказы |
№2145 от
03.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7e9f0234-d72c-ee78-66eb-f857ff83bdda | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ЛСУ Кировское монтажное управление «Севтепломонтаж», СССР, г. Ленинград
Поверка
| Методика поверки / информация о поверке |
МП 0098-2025 Государственная система обеспечения единства измерений. Резервуар железобетонный ЖБР-10000. Методика поверки
(с 03.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96577-25: Описание типа
2025-96577-25.pdf
Файл устарел
|
Скачать | 210.7 КБ | |
|
96577-25: Методика поверки
2025-mp96577-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96577-25: Описание типа
2025-96577-25-1.pdf
|
Скачать | 210.7 КБ | |
|
96577-25: Методика поверки
МП 0098-2025
2025-mp96577-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуары вертикальные железобетонные ЖБР-10000 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - вертикальные железобетонные, номинальной вместимостью 10000 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на таблички резервуаров. Таблички крепятся на горловины резервуаров.
Резервуары ЖБР-10000 с заводскими номерами 7, 10 расположены на территории Правобережной теплоэлектроцентрали (ТЭЦ-5) филиала «Невский» ПАО «ТГК-1» по адресу: 193079, г. Санкт-Петербург, Октябрьская набережная, 108.
Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

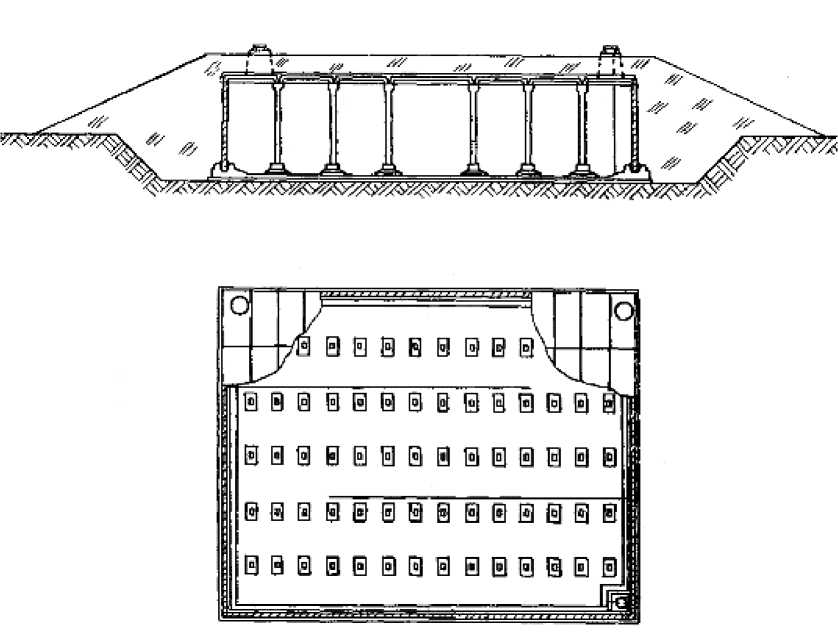

Рисунок 1 - Эскиз общего вида резервуара ЖБР-10000

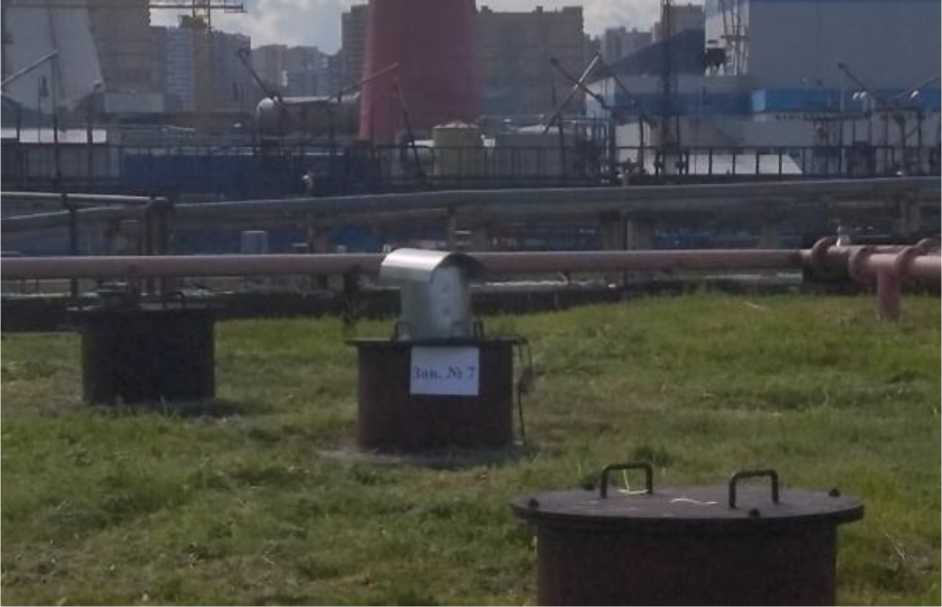

Рисунок 2 - Горловина резервуара ЖБР-10000 № 7

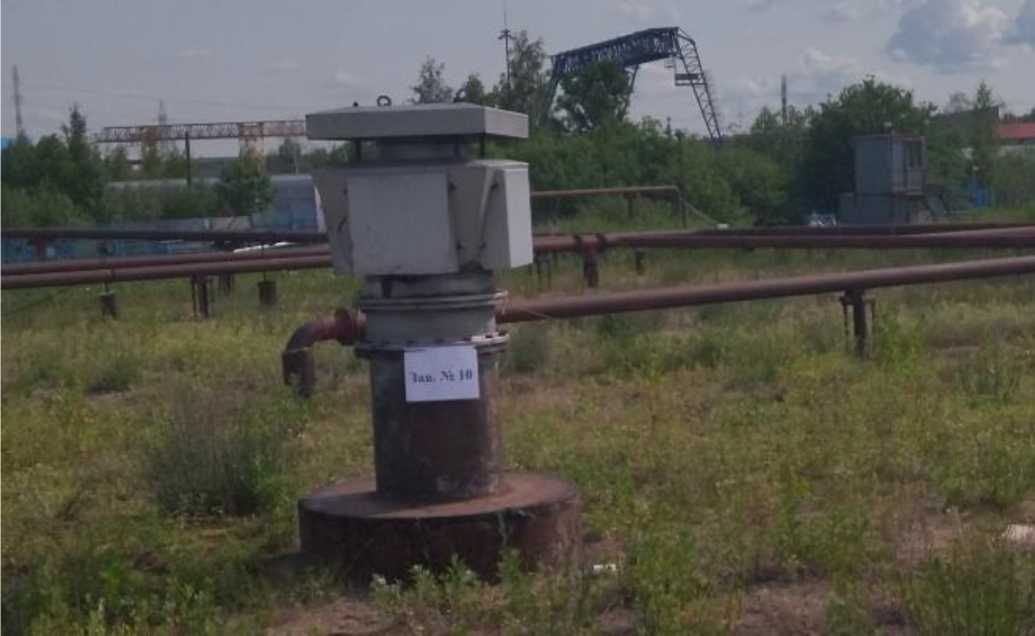

Рисунок 3 - Горловина резервуара ЖБР-10000 № 10
Пломбирование резервуаров ЖБР-10000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный железобетонный |
ЖБР-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
