Дозиметры индивидуальные ДКГ-23А
| Номер в ГРСИ РФ: | 96579-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ФГУП "Уральский электромеханический завод" (ФГУП УЭМЗ), г. Екатеринбург |
Дозиметры индивидуальные ДКГ-23А (далее - ДКГ-23А) предназначены для измерений индивидуального эквивалента дозы Нр (10) (далее - ИЭД) и мощности индивидуального эквивалента дозы НР (10) (далее - МИЭД) непрерывного рентгеновского и гамма-излучений (далее - фотонного излучения).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96579-25 | |||||||||
| Действует | по 01.10.2030 | |||||||||
| Наименование | Дозиметры индивидуальные | |||||||||
| Модель | ДКГ-23А | |||||||||
| Приказы |
№2121 от
01.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b3923561-7c19-d255-d3f0-702db48ee986 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «УЭМЗ», РОССИЯ, 620137, Свердловская обл., г. Екатеринбург, ул. Студенческая, стр. 9; ООО «НЕОРАДТЕХ», РОССИЯ, 249031, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, оф. 405
Поверка
| Методика поверки / информация о поверке |
МП 4101-1/0465-2025 Государственная система обеспечения единства измерений. Дозиметры индивидуальные ДКГ-23А. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96579-25: Описание типа
2025-96579-25.pdf
|
Скачать | 136.2 КБ | |
|
96579-25: Методика поверки
МП 4101-1/0465-2025
2025-mp96579-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Дозиметры индивидуальные ДКГ-23А (далее - ДКГ-23А) предназначены для измерений индивидуального эквивалента дозы Нр (10) (далее - ИЭД) и мощности индивидуального эквивалента дозы Нр (10) (далее - МИЭД) непрерывного рентгеновского и гамма-излучений (далее - фотонного излучения).
Описание
Конструктивно ДКГ-23А представляет собой компактный прибор, состоящий из ударопрочного водонепроницаемого пластмассового корпуса, в котором размещены необходимая электроника и элемент питания. На торцевой части корпуса расположен жидкокристаллический комбинированный индикатор (далее - ЖКИ), на передней стенке - кнопка управления. Для крепления на одежде персонала ДКГ-23А снабжён клипсой, которая может размещаться как на передней, так и задней стенке ДКГ-23А.
Принцип действия ДКГ-23А основан на преобразовании потока фотонного излучения в последовательность электрических импульсов.
В качестве детектора излучения используется тканеэквивалентный сцинтилляционный детектор (далее - детектор), который состоит из пластикового сцинтиллятора и кремниевого фотоэлектронного умножителя (фотоприемника). Сцинтиллятор преобразует энергию фотонного излучения в фотоны видимого света, которые фотоприемником преобразуются в импульсы электрического тока для последующей обработки электронной схемой ДКГ-23А.
Обработку электрических сигналов, поступающих с детектора, управление ЖКИ, обслуживание кнопкой управления, управление звуковой, световой и вибрационной сигнализацией осуществляет встроенный микроконтроллер ДКГ-23А. Алгоритм работы ДКГ-23А обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений, быструю адаптацию к изменению интенсивности излучения (установление времени измерений в обратной зависимости от интенсивности излучений), оперативное представление информации об ИЭД и МИЭД фотонного излучения, уровне заряда батареи и возникновении ошибок на ЖКИ.
ДКГ-23А обеспечивает звуковую, световую и вибрационную сигнализацию о достижении установленных пороговых значений ИЭД и МИЭД фотонного излучения, а также индикацию ИЭД и МИЭД непрерывного и импульсного фотонного излучения.
ДКГ-23А может эксплуатироваться как автономно, так и в составе автоматизированных систем индивидуального дозиметрического контроля (далее - АСИДК).
Для обмена информацией с персональным компьютером (далее - ПК) и устройствами АСИДК в ДКГ-23А предусмотрен интерфейс передачи данных RS-485 (посредством герметично установленной контактной группы на корпусе).
Питание ДКГ-23А осуществляется от элемента питания типоразмером АА.
Управление ДКГ-23А может осуществляться вручную с помощью кнопки управления или с помощью дополнительных специальных устройств, исполнение и состав которых определяется заказом. К таким устройствам относятся:
- считыватель дозиметров персональный СДП-23 (с USB интерфейсом, подключается к ПК), считыватель дозиметров сетевой СДС-23 (может работать автономно и в системе с подключением к локальной вычислительной сети);
- считыватель дозиметров универсальный СДУ-23 (может работать автономно и в системе с подключением к локальной вычислительной сети);
- кассетница для индивидуальных дозиметров КИД-23 (допускается эксплуатация совместно со считывателем дозиметров универсальным СДУ-23).
Заводской номер в цифровом формате наносится методом термотрансферной печати на шильд, размещаемый на корпусе ДКГ-23А.
Нанесение знака поверки на ДКГ-23А не предусмотрено.
Предусмотрено пломбирование корпуса ДКГ-23А методом пломбы-наклейки.
На рисунке 1 представлен общий вид ДКГ-23А с указанием места нанесения пломбировки от несанкционированного доступа.
Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

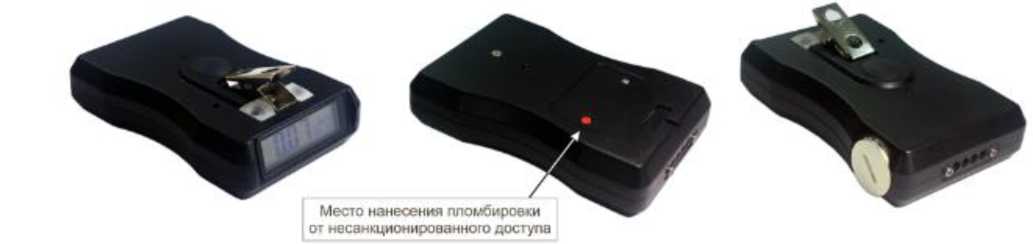

Рисунок 1 - Общий вид ДКГ-23 А с указанием места нанесения пломбировки от несанкционированного доступа

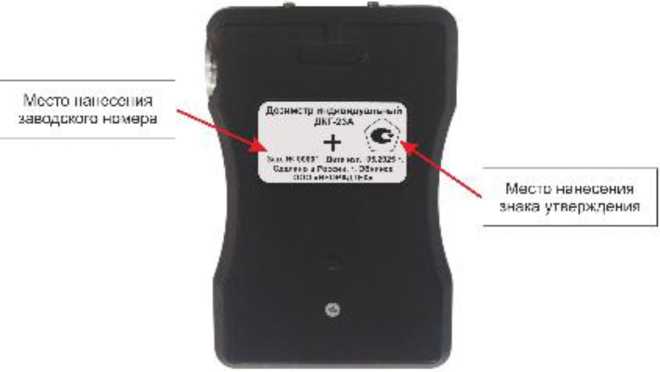

Рисунок 2 - Место нанесения знака утверждения и заводского номера на ДКГ-23А
Программное обеспечение
Программное обеспечение (далее - ПО) ДКГ-23А встроенное и прикладное.
Встроенное, метрологически значимое, ПО ДКГ-23А размещено в энергонезависимой памяти и записано производителем. Встроенное ПО предназначено для расчета и вывода на дисплей измеренных значений МИЭД и ИЭД фотонного излучения, записи данных в память ДКГ-23А и передачи данных, хранящихся в памяти ДКГ-23А, на ПК. Конструкция и пломбирование ДКГ-23А исключают возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Целостность встроенного ПО определяется целостностью пломбы от несанкционированного доступа.
Прикладное ПО «Конфигуратор ДКГ-23А-24А» предназначено для записи данных в ДКГ-23А и считывания информации с внутренней энергонезависимой памяти ДКГ-23А, в которую производится автоматическая запись результатов измерений ИЭД и МИЭД фотонного излучения, поставляется в составе считывателей ДКГ-23А или по отдельному заказу.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Защита прикладного ПО «Конфигуратор ДКГ-23А-24А» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного и прикладного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Прикладное ПО | |
|
Идентификационное наименование ПО |
- |
Конфигуратор ДКГ-23А-24А |
|
Номер версии (идентификационный номер) ПО |
7.0.3 |
1.X.Y 1) |
|
Цифровой идентификатор ПО |
- |
a11876d7e2c7f0b542056d59328718ca12) |
|
Алгоритм вычисления идентификатора ПО |
- |
MD5 |
|
1) «Х» от 0 до 99, «Y» от 0 до 99. Номер версии не ниже 1.0.41. Актуальный номер версии и идентификационные данные ПО вносятся в НДРП.412113.002ПС «Дозиметр индивидуальный ДКГ-23А. Паспорт» при выпуске из производства. 2) Цифровой идентификатор указан для версии программного обеспечения 1.0.41 | ||
Технические характеристики
Метрологические и технические характеристики ДКГ-23А приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений МИЭД фотонного излучения, мкЗв/ч |
от 0,1 до 1,0*107 |
|
Пределы допускаемой основной относительной погрешности измерений МИЭД фотонного излучения, % |
±20 |
|
Диапазон измерений ИЭД фотонного излучения, мкЗв |
от 1,0 до 2,0-107 |
|
Пределы допускаемой основной относительной погрешности измерений ИЭД фотонного излучения, % |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МИЭД и ИЭД фотонного излучения, %: - при изменении температуры окружающей среды от нормальной до повышенной или пониженной рабочей температуры; |
±10 |
|
Наименование характеристики |
Значение |
|
- при изменении относительной влажности воздуха от нормальной до повышенной при температуре окружающего воздуха плюс 40 °C |
±5 |
|
Анизотропия чувствительности при измерениях МИЭД фотонного излучения при изменении угла падения регистрируемого излучения в вертикальной и горизонтальной плоскостях относительно первоначального положения, %: - при изменении угла падения в пределах ±30о - при изменении угла падения в пределах ±60о |
±10 ±15 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий непрерывного и импульсного фотонного излучения, МэВ |
от 0,015 до 15,000 |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ радионуклида Cs-137 в диапазоне энергий: - от 46 кэВ до 1,25 МэВ включ., % - св. 1,25 до 7,00 МэВ включ., % |
±30 ±30 |
|
Диапазон индикации МИЭД импульсного фотонного излучения, мкЗв/ч |
от 0,01 до 5,0-107 |
|
Диапазон индикации ИЭД импульсного фотонного излучения, мкЗв |
от 0,01 до 2,0 •Ю7 |
|
Диапазон установки пороговых уровней МИЭД фотонного излучения, мкЗв/ч |
от 1,0 до 1,0-107 |
|
Диапазон установки пороговых уровней ИЭД фотонного излучения, мкЗв |
от 1,0 до 2,0М07 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающего воздуха плюс 40 °С, %, не более - атмосферное давление, кПа |
от -20 до +50 95 от 84,0 до 106,7 |
|
Номинальное напряжение питания, В |
1,5 |
|
Время непрерывной работы от полностью заряженного элемента питания типоразмером АА в нормальных условиях и при фоновых значениях МИЭД фотонного излучения, ч, не менее |
5000 |
|
Габаритные размеры без клипсы, мм, не более: - длина - ширина - высота |
90 60 25 |
|
Масса (без клипсы и батареи), кг, не более |
0,085 |
|
Время установления рабочего режима, мин, не более |
1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится методом компьютерной графики на титульный лист документа НДРП.412113.002ПС
«Дозиметр индивидуальный ДКГ-23А. Паспорт» и на шильд методом термотрансферной печати.
Комплектность
Комплектность ДКГ-23А приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Дозиметр индивидуальный ДКГ-23А |
НДРП.412113.002 |
1 шт. | |
|
Считыватель дозиметров персональный СДП-23* |
НДРП.424311.002 |
1 шт. | |
|
Считыватель дозиметров сетевой СДС-23* |
НДРП.424319.004 |
1 шт. | |
|
Считыватель дозиметров универсальный СДУ-23* |
НДРП.424319.005 |
1 шт. | |
|
Кассетница для индивидуальных дозиметров КИД-23* |
НДРП.321546.002 |
1 шт. | |
|
Дозиметр индивидуальный ДКГ-23 А. Руководство по эксплуатации |
НДРП.412113.002РЭ |
1 экз. |
при поставке партии -один экземпляр на 50 шт. |
|
Паспорт |
НДРП.412113.002ПС |
1 экз. | |
|
Элемент питания типоразмером АА FR14G505 (FR6) |
ЖШИЦ.563132.035ТУ |
1 шт. |
допускается замена на аналог по согласованию с изготовителем |
|
Шнурок* |
- |
1 шт. | |
|
Комплект запасных частей, инструмента и принадлежностей * |
НДРП.412914.002ЗИ |
1 шт. | |
|
Комплект запасных частей, инструмента и принадлежностей |
НДРП.412914.002ЗИ1 |
1 шт. |
при поставке партии -один комплект на 50 шт. или по отдельному заказу |
|
Прикладное ПО «Конфигуратор ДКГ-23А-24А»** |
НДРП.412113.002ПО |
1 шт. |
электронный носитель |
|
Упаковка |
НДРП.305646.003 |
1 шт. |
на одно изделие |
|
Упаковка |
НДРП.305646.004 |
1 шт. |
на 50 шт. |
|
* Исполнение, количество определяется отдельным заказом * * В составе считывателей или поставляется по отдельному заказу | |||
Сведения о методах измерений
приведены в разделе «Включение и работа дозиметра» документа НДРП.412113.002РЭ
«Дозиметр индивидуальный ДКГ-23А. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2314 «Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
НДРП.412113.002ТУ «Дозиметр индивидуальный ДКГ-23А. Технические условия»
