Посты автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ
| Номер в ГРСИ РФ: | 96584-25 |
|---|---|
| Производитель / заявитель: | ООО «ИИ-КАРГО РЕСЕРЧ», г. Москва |
Посты автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ (далее - ПАУК-ПНГ) предназначены для измерений линейных размеров (ширины, высоты, длины) и индикации объема груза из сыпучих материалов в кузовах движущихся транспортных средств (далее - ТС).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96584-25 | ||||||
| Действует | по 06.10.2030 | ||||||
| Наименование | Посты автоматического учёта и контроля провозимых насыпных грузов | ||||||
| Модель | ПАУК-ПНГ | ||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1497b8dc-53db-c1ca-b439-26f1e5bc3400 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью «ИИ-КАРГО РЕСЕРЧ», РОССИЯ, 123100, г. Москва, ул. Анатолия Живова, д. 10, офис 31
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-064-25 Государственная система обеспечения единства измерений. Посты автоматического учета и контроля провозимых насыпных грузов ПАУК-ПНГ. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96584-25: Описание типа
2025-96584-25.pdf
|
Скачать | 185.4 КБ | |
|
96584-25: Методика поверки
МП-НИЦЭ-064-25
2025-mp96584-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Посты автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ (далее - ПАУК-ПНГ) предназначены для измерений линейных размеров (ширины, высоты, длины) и индикации объема груза из сыпучих материалов в кузовах движущихся транспортных средств (далее - ТС).
Описание
Принцип действия ПАУК-ПНГ основан на вычислении линейных размеров восстановленной трехмерной модели груза. Входными данными для восстановления модели являются точки в трехмерной системе координат. Источниками для получения этих данных являются двумерных лазерный сканирующий дальномер (далее - лидар) и видеокамера скоростемера.
Лидар установлен так, что плоскость сканирования расположена перпендикулярно направлению движения ТС. Таким образом, результаты сканирования определяют пары координат для точек, лежащих на поперечных сечениях ТС. Входные данные для вычисления третьей пространственной координаты вдоль направления движения ТС поставляет видеокамера скоростемера, оптическая ось которой лежит в плоскости сканирования лидара и направлена на анализируемый груз. Третья недостающая координата вычисляется по результатам анализа мгновенных скоростей движения ТС методами интеллектуального анализа видеопотока с учётом известной геометрической конфигурации сцены. Габаритные размеры груза вычисляются на основе данных двух измерений: до и после погрузки или разгрузки.
Конструктивно ПАУК-ПНГ имеют блочно-модульную структуру и состоят из лидара, видеокамеры скоростемера и идентификации груза, видеокамер для идентификации ТС, инфракрасных (далее - ИК) прожекторов, которые монтируются на стойках, персонального компьютера вычислителя (далее - вычислитель), климатического шкафа с коммутатором и блоками питания. Вычислитель устанавливается в удаленном отапливаемом помещении.
Место установки видеокамер зависит от ориентации ПАУК-ПНГ относительно солнца для уменьшения влияния прямых солнечных лучей на качество видеоданных.
Заводской номер наносится на климатический шкаф и вычислитель в виде маркировочной наклейки типографским методом в виде цифрового кода.
Структурная схема ПАУК-ПНГ представлена на рисунке 1. Общий вид поста, смонтированного на стационарной несущей конструкции, с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2-3. Общий вид стационарной несущей конструкции и расположение элементов, входящих в состав ПАУК-ПНГ, может отличаться от приведенного на рисунке 2. Нанесение знака поверки на посты не предусмотрено. Пломбирование мест настройки (регулировки) постов не предусмотрено.

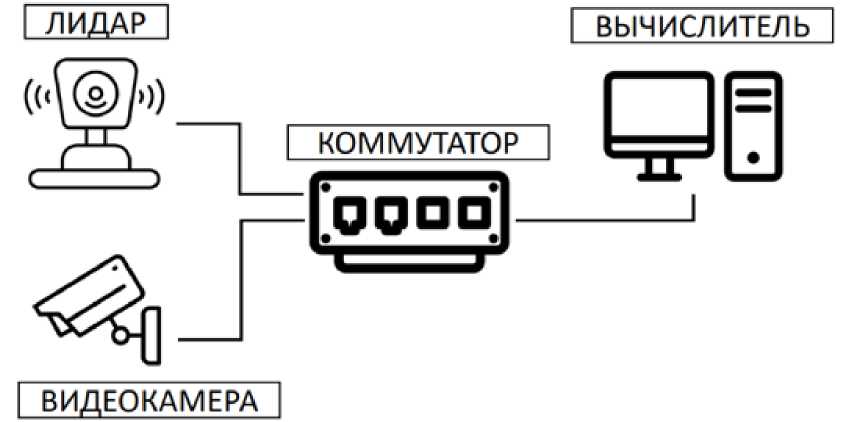

Рисунок 1 - Структурная схема ПАУК-ПНГ
1 - лидар поперечного сканирования; 2 - видеокамера скоростемера и идентификации груза;
3 - ИК прожекторы; 4 - климатический шкаф с коммутатором и блоками питания;
5 - видеокамеры с ИК прожекторами для идентификации ТС

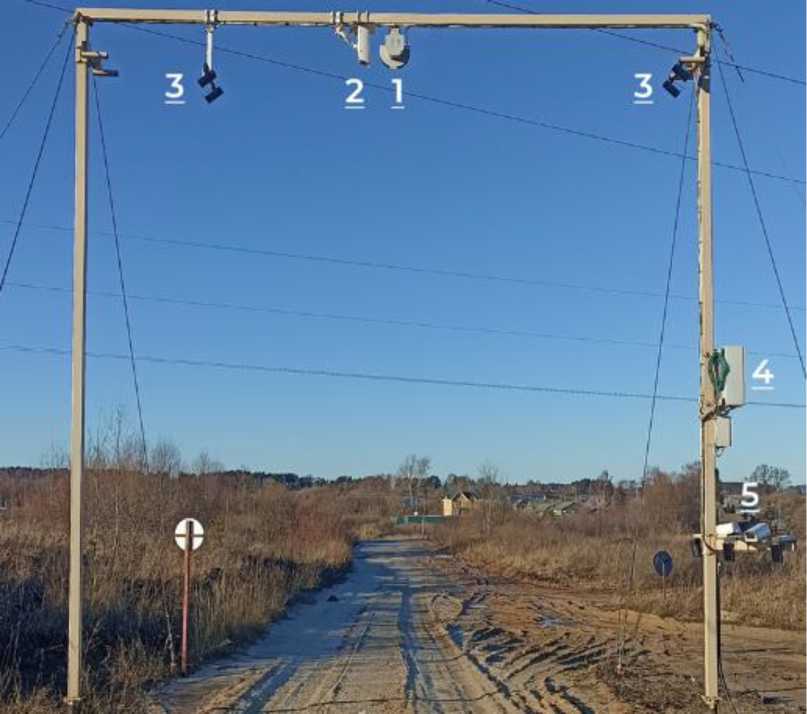

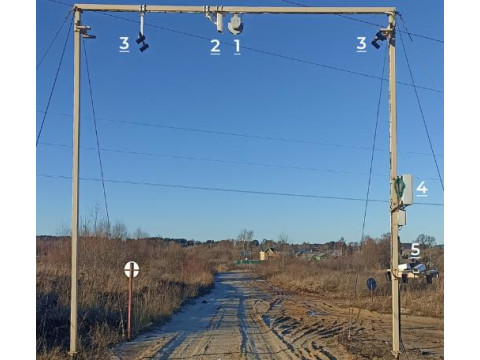

Рисунок 2 - Общий вид ПАУК-ПНГ

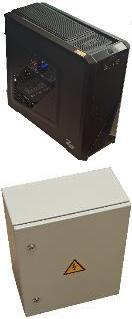

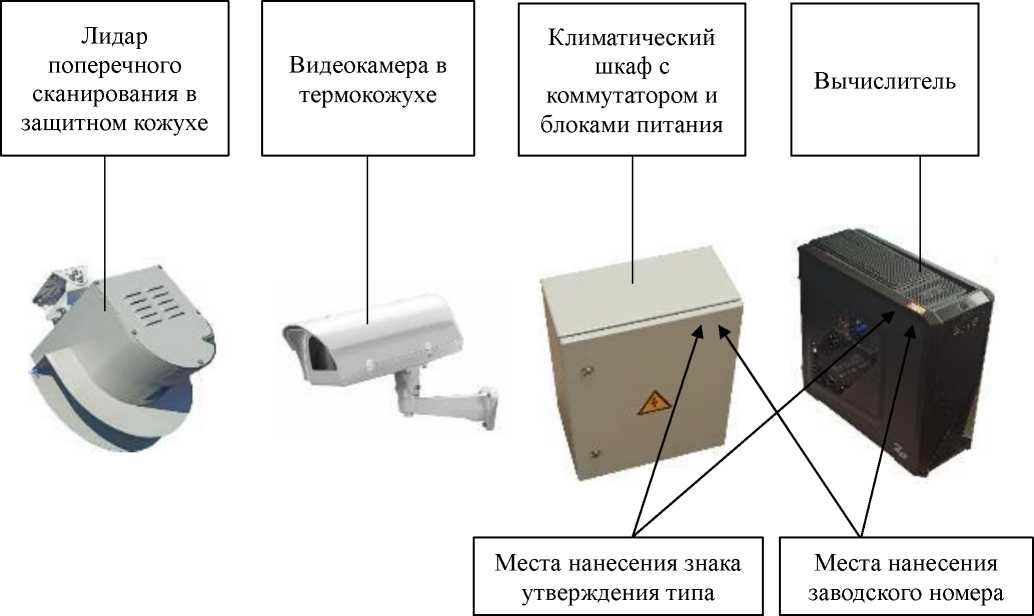

Рисунок 3 - Общий вид элементов, входящих в состав ПАУК-ПНГ, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Примечание - термокожух видеокамер может отличаться от представленного на рисунке 3.
Программное обеспечение
Программное обеспечение (далее - ПО) ПАУК-ПНГ устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части.
ПО предназначено для обработки, отображения, сохранения результатов измерений и сопряжения с системами автоматизации бизнес-процессов предприятий.
Метрологические характеристики постов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО ПАУК-ПНГ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
PAUK-PNG |
|
Номер версии (идентификационный номер ПО) |
2.ХХ.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - ХХ.ХХ - номер версии метрологически незначимой части ПО, «X» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм |
от 2000 до 11500 |
|
Диапазон измерений ширины, мм |
от 1000 до 3000 |
|
Диапазон измерений высоты, мм |
от 1000 до 4000 |
|
Пределы допускаемой относительной погрешности измерений, %: | |
|
- длины |
±1,7 |
|
- ширины |
±1,3 |
|
- высоты |
±1,3 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний объема, м3 |
от 2 до 144 |
|
Максимальная скорость движения ТС, км/ч |
7 |
|
Минимальная скорость движения ТС, км/ч |
1 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 50 |
|
Условия эксплуатации: - температура окружающей среды, °С: - для лидара, видеокамер и ИК прожекторов - для персонального компьютера вычислителя |
от -30 до +50 от +10 до +30 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочные наклейки вычислителя и климатического шкафа любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пост автоматического учёта и контроля провозимых насыпных грузов |
ПАУК-ПНГ |
1 шт. |
|
Паспорт |
ГЦСВ.401141.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГЦСВ.401141.001 РЭ |
1 экз. |
|
Имитаторы габаритных размеров с габаритными размерами (ширинахдлинахвысота), мм: - 1000х1000х1000 - 1000x2000x1000 |
- |
2 шт. 1 шт. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» документа «Посты автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для постов автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ
ГЦСВ.401141.001 ТУ «Посты автоматического учёта и контроля провозимых насыпных грузов ПАУК-ПНГ. Технические условия»
