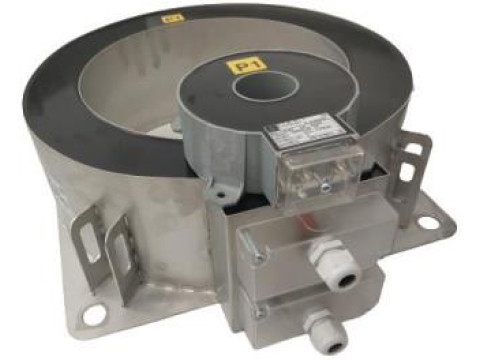

Трансформаторы тока TCR/387
| Номер в ГРСИ РФ: | 96586-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "S.T.E. Strumenti Transformatori Elettrici S.r.l.", Италия |
Трансформаторы тока TCR/387 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96586-25 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | TCR/387 | |||||||||||||||||||||
| Модификации |
TCR/3871 TCR/3872 |
|||||||||||||||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 697f66b0-c093-fe4b-8995-63f006c44271 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
S.T.E., ИТАЛИЯ, Via Camillo Benso Conte di Cavour 66, 20865 Usmate Velate (MB)
Поверка
| Методика поверки / информация о поверке |
РТ-МП-637-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока TCR/387. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96586-25: Описание типа
2025-96586-25.pdf
|
Скачать | 100.1 КБ | |
|
96586-25: Методика поверки
РТ-МП-637-201/3-2025
2025-mp96586-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы тока TCR/387 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы состоят из металлического корпуса со съемной пластиковой крышкой для клемм, замкнутого сердечника и вторичных обмоток.
Трансформаторы являются встроенными и не имеют собственной первичной обмотки. Первичной обмоткой трансформатора тока является проводник, проходящий через внутреннее окно трансформатора, по которому протекает измеряемый переменный ток, а ко вторичной подключаются измерительные приборы. Ток, протекающий во вторичной обмотке трансформатора, пропорционален току, протекающему в его первичной обмотке.
К данному типу относятся трансформаторы тока модификации TCR/3871 c заводскими номерами: 20120587, 20120588, 20120589; модификации TCR/3872 с заводскими номерами: 20120590, 20120591, 20120592. Модификации отличаются количеством измерительных и защитных обмоток.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.

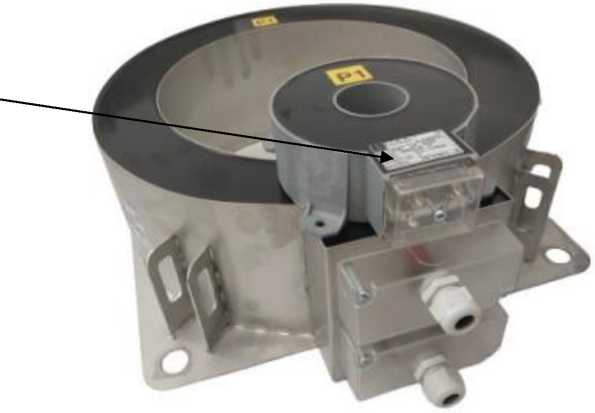

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Место нанесения
заводского номера
Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток, А |
7000 |
|
Номинальный вторичный ток, А |
1 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
4 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 - для измерений: - для защиты: |
0,2 5P |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А - для измерений: - для защиты: |
10 30 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений |
10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
220 х 445 х 485 |
|
Масса, кг, не более |
60 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -20 до +80 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
TCR/387 |
6 |
|
Паспорт |
- |
6 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
