Резервуар вертикальный железобетонный ЖБР-5000
| Номер в ГРСИ РФ: | 96590-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Центральная ТЭЦ филиала "Невский" ПАО "ТГК-1", г. СанктПетербург |
Резервуар вертикальный железобетонный ЖБР-5000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96590-25 | ||||||
| Наименование | Резервуар вертикальный железобетонный | ||||||
| Модель | ЖБР-5000 | ||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 22474db4-ad67-e109-0ae5-5b50280b06ee | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» ПАО «ТГК-1», РОССИЯ, 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н
Поверка
| Методика поверки / информация о поверке |
МП 0097-2025 Государственная система обеспечения единства измерений. Резервуар вертикальный железобетонный ЖБР-5000. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96590-25: Описание типа
2025-96590-25.pdf
|
Скачать | 189.8 КБ | |
|
96590-25: Методика поверки
МП 0097-2025
2025-mp96590-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуар вертикальный железобетонный ЖБР-5000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - вертикальный железобетонный, номинальной вместимостью 5000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.
Резервуар ЖБР-5000 с заводским номером 2 расположен на территории Выборгской теплоэлектроцентрали (ТЭЦ-17) филиала «Невский» ПАО «ТГК-1» по адресу: 195197, г. Санкт-Петербург, ул. Жукова, 26.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

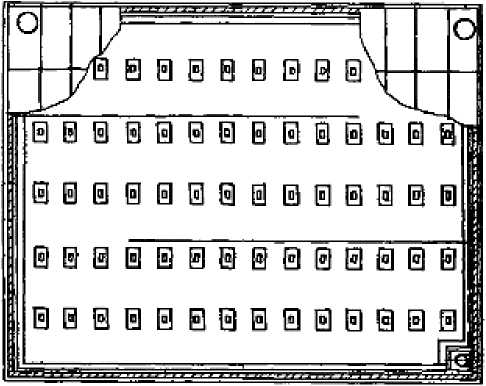

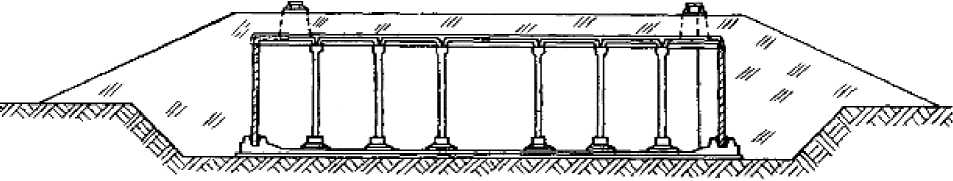

Рисунок 1 - Эскиз общего вида резервуара ЖБР-5000

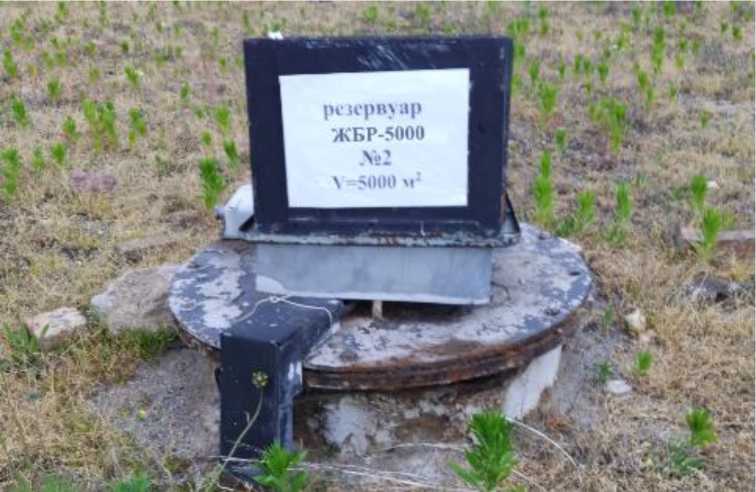

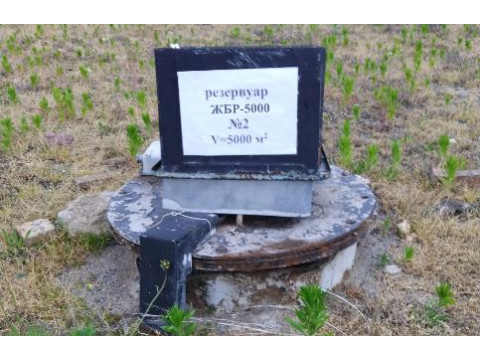

Рисунок 2 - Горловина резервуара ЖБР-5000 № 2
Пломбирование резервуара ЖБР-5000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный железобетонный |
ЖБР-5000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
