Анализатор фазового шума FSWP26
| Номер в ГРСИ РФ: | 96592-25 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Анализатор фазового шума FSWP26 (далее анализатор) предназначен для измерений фазовых и амплитудных шумов источников непрерывных и импульсно-модулированных СВЧ колебаний, вносимых фазовых шумов четырехполюсников.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96592-25 | ||||||
| Наименование | Анализатор фазового шума | ||||||
| Модель | FSWP26 | ||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 96705777-aa19-317a-c503-a8d09907cfbb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Rohde & Schwarz GmbH & Co. KG, ГЕРМАНИЯ, Muhldorstrabe 15, Munchen Germany
Поверка
| Методика поверки / информация о поверке |
МП 651-25-030 Государственная система обеспечения единства измерений. Анализатор фазового шума FSWP26. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96592-25: Описание типа
2025-96592-25.pdf
|
Скачать | 210.3 КБ | |
|
96592-25: Методика поверки
МП 651-25-030
2025-mp96592-25.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Анализатор фазового шума FSWP26 (далее анализатор) предназначен для измерений фазовых и амплитудных шумов источников непрерывных и импульсно-модулированных СВЧ колебаний, вносимых фазовых шумов четырехполюсников.
Описание
Принцип работы анализатора фазового шума FSWP26 основан на переносе сигнала входного СВЧ колебания на низкую частоту с помощью квадратурных демодуляторов и встроенного гетеродина с малыми фазовыми шумами с последующей обработкой низкочастотного сигнала в двухканальном приемнике, построенном на аналого-цифровых преобразователях с большим динамическим диапазоном. Цифровая обработка позволяет параллельно получать результаты измерений фазового и амплитудного шумов входного сигнала. Для увеличения чувствительности прибора применяется опциональная кросс-корреляционная обработка сигналов с использованием второго канала приемника и дополнительного гетеродина, независимого от основного. Также сигнал гетеродина до 18 ГГц выведен на переднюю панель прибора и может использоваться в качестве источника сигнала при измерениях вносимых фазовых шумов четырехполюсников. Дополнительно анализатор оснащен функциональными модулями для анализа спектра радиотехнических сигналов, работающим по принципу гетеродинного переноса - опция анализатора спектра.
Конструктивно анализатор фазового шума FSWP26 выполнен в виде моноблока в металлическом корпусе. Управление анализатором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ по интерфейсам LAN, GPIB.
Анализатор фазового шума FSWP26 имеет следующие опции:
FSWP-B1 - анализатор спектра;
FSWP-B24 - предусилитель для режима анализатора спектра;
FSWP-B60 - кросс-корреляционная обработка;
FSWP-B64 - опция измерения вносимых фазовых шумов;
FSWP-B320 - расширение полосы анализа до 320 МГц;
FSWP-K4 - измерение фазовых шумов в импульсном режиме;
FSWP- K6 - измерение импульсных сигналов;
FSWP- K6S - измерение параметров боковых лепестков;
FSWP- K7 - анализ амплитудной и частотной модуляции;
FSWP- K19 - измерение уровня мощности шума;
FSWP-K30 - измерение коэффициента шума и усиления;
FSWP-K50 - измерение паразитных составляющих;
FSWP-K70 - анализ сигналов c квадратурной модуляцией;
FSWP-K70M - векторный анализ модуляций с несколькими несущими.
Заводской номер 101430, размещен на наклейке, приклеенной на заднюю стенку корпуса анализатора. Место нанесения заводского номера представлено на рисунке 2.
Знак утверждения типа и знак поверки в виде наклеек наносятся на свободном от надписей пространстве передней панели анализатора. Место нанесения знака утверждения типа и место нанесения знака поверки представлено на рисунке 1.
Ограничение доступа к местам настройки (регулировки), влияющих на измерительную информацию анализатора, осуществляется пломбированием с помощью самоклеящихся этикеток на задней стенке прибора. Места нанесения пломб показаны на рисунке 2.
Общий вид анализатора и вид передней панели приведен на рисунке 1. Вид задней панели анализатора приведен на рисунке 2. На рисунках указаны места размещения знака утверждения типа, заводского номера, мест пломбирования от несанкционированного доступа и знака поверки.
место нанесения место нанесения
знака утверждения знака поверки

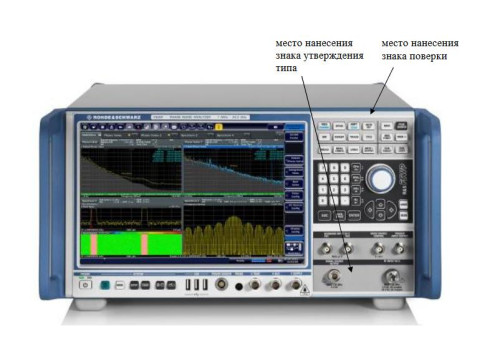

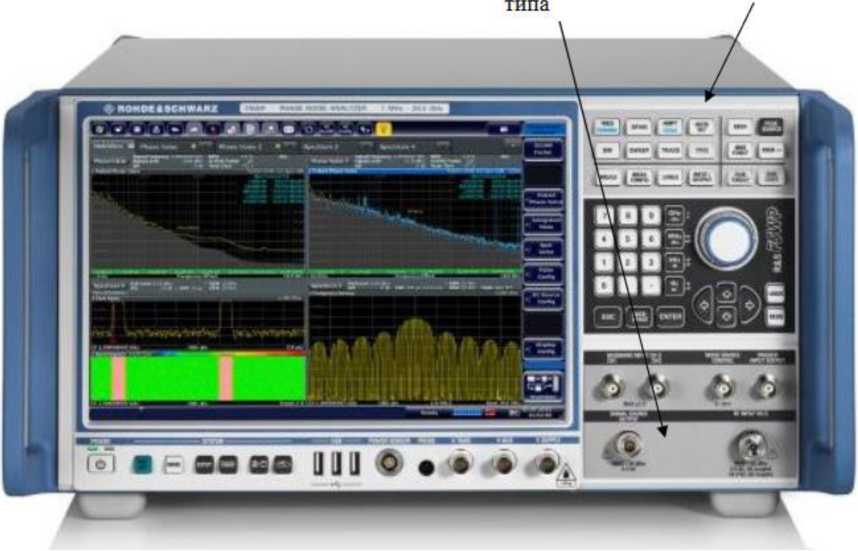

Рисунок 1 - Общий вид анализатора. Вид передней панели
FSWP24 \
Ю=Ш2М*Ж27.ЮЦМ-вИ
PHASE NOISE AMAL YZER 246 UK
место пломбирования от несанкционированного доступа
заводской номер прибора

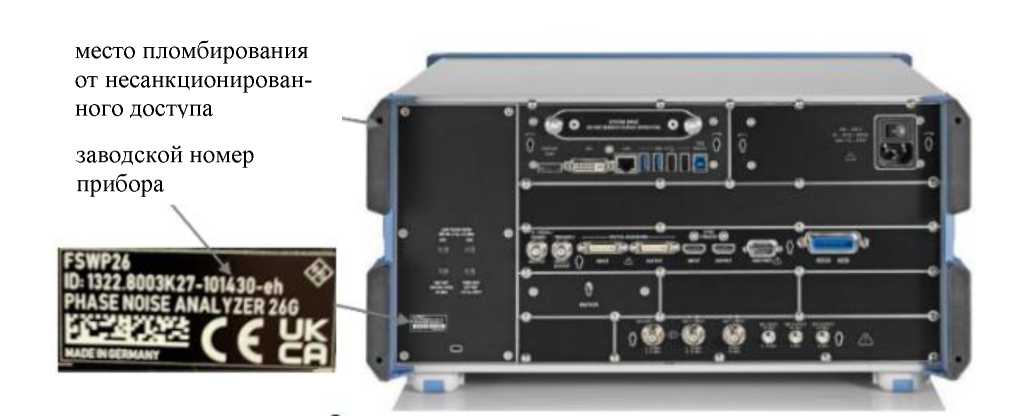

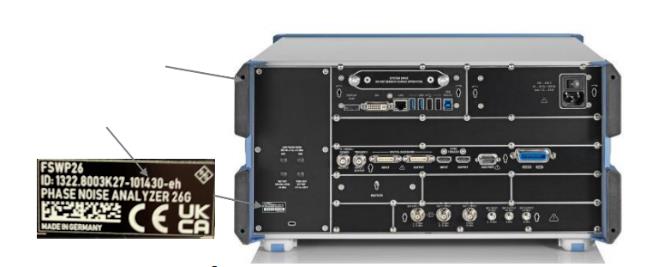

Рисунок 2 - Вид задней панели анализатора. Схема пломбировки от несанкционированного доступа и размещения наклейки с номером прибора
Программное обеспечение
Программное обеспечение «R&S FSWP firmware», предназначено только для управления режимами работы анализатора фазового шума FSWP26.
Метрологически значимая часть программного обеспечения и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Конструкция анализатора, благодаря наличию мест пломбировки, исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S FSWP firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические характеристики приведены в таблицах 2 - 9.
Технические характеристики приведены в таблице 10.
аблица 2 - Режим измерений фазовых и амплитудных шумов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот при измерениях фазового и амплитудного шумов, Гц |
от 106 до 2,65-1010 включ. |
|
Пределы допускаемой абсолютной погрешности измерений уровня сигнала, дБ: | |
|
- в диапазоне частот от 1-106 до 8-109 Гц включ. |
±1 |
|
- в диапазоне частот св. 8Д109 до 1,84010 Гц включ. |
±2 |
|
- в диапазоне частот св. 1,80-1010 до 2,654010 Гц включ |
±3 |
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора, 5оп |
±1-10-7 |
|
Пределы допускаемой абсолютной погрешности измерений фазового шума, дБ | |
|
- в диапазоне отстроек AF1 от 0,01 до 1 МГц включ. - в диапазоне отстроек AF св. 1 до 30 МГц включ. - в диапазоне отстроек AF св. 30 МГц |
±1,5 ±2,0 ±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудного шума, дБ - в диапазоне отстроек AF от 0,01 до 1 МГц включ. - в диапазоне отстроек AF св. 1 до 30 МГц включ. |
±2,0 ±2,5 |
|
Уменьшение уровня собственных фазовых и амплитудных шумов кросскорреляционной обработкой с опцией FSWP-B60, в зависимости от количества корреляций, дБ, не менее: - при количестве корреляций 10 - при количестве корреляций 100 - при количестве корреляций 1000 - при количестве корреляций 10000 |
5 10 15 20 |
|
КСВН входа в диапазоне частот 10 МГц - 26,5 ГГц, не более |
2 |
|
1 - Здесь: AF - отстройка от несущей частоты F | |
Таблица 3 - Опция измерений вносимых фазовых шумов FSWP-B64
|
Наименование характеристики |
Значение |
|
Диапазон частот источника сигнала, Гц |
от 106 до 1,8-1010 включ. |
|
Диапазон установки выходного уровня, дБ (1 мВт) |
от -50 до +10 включ. |
|
Пределы допускаемой абсолютной погрешности установки выходного уровня, дБ: - в диапазоне частот от 10 МГц до 16 ГГ ц включ. - в диапазоне частот св. 16 до 18 ГГц включ. |
±2 ±5 |
|
Уровень собственных вносимых фазовых шумов, не более |
см. таблицу 4 |
Таблица 4 - Уровень собственных вносимых фазовых шумов при уровне сигнала
> 10 дБ (1 мВт), дБн/Гц, не более
|
Частота несущей F |
Частота отстройки AF | |||||||
|
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
3 МГц | |
|
10 МГц |
-106 |
-115 |
-128 |
-140 |
-148 |
-148 |
-148 |
-148 |
|
100 МГц |
-118 |
-132 |
-143 |
-152 |
-155 |
-155 |
-155 |
-153 |
|
1 ГГц |
-115 |
-123 |
-137 |
-147 |
-160 |
-165 |
-165 |
-161 |
аблица 5 - Опция анализатора спектра FSWP-B1
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 10 до 2,654010 включ. |
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, % |
±3 |
|
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более |
5:1 |
|
Наименование характеристики |
Значение |
|
Средний уровень собственных шумов, приведённый | |
|
к полосе пропускания 1 Гц, в диапазонах частот, дБ (1 мВт), | |
|
не более | |
|
- от 10 до 100 Гц включ. |
-110 |
|
- св. 100 Гц до 1 кГц включ. |
-120 |
|
- св. 1 до 9 кГц включ. |
-135 |
|
- св. 9 кГц до 1 МГц включ. |
-145 |
|
- св. 1 МГц до 1 ГГц включ. |
-149 |
|
- св. 1 до 3 ГГц включ. |
-150 |
|
- св. 3 до 8 ГГц включ. |
-150 |
|
- св. 8 до 13,6 ГГц включ. |
-148 |
|
- св. 13,6 до 18 ГГц включ. |
-147 |
|
- св. 18 до 25 ГГц включ. |
-145 |
|
- св. 25 до 26,5 ГГц включ. |
-140 |
|
с опцией FSWP-B24 и установленном усилении предусилителя 30 дБ: | |
|
- от 10 до 60 МГц включ. |
-150 |
|
- св. 60 МГц до 3 ГГц включ. |
-165 |
|
- св. 3 до 8 ГГц включ. |
-162 |
|
- св. 8 до 18 ГГц включ. |
-162 |
|
- св. 18 до 26,5 ГГц включ. |
-160 |
|
Пределы допускаемой абсолютной погрешности измерений уровня | |
|
сигнала минус 10 дБ (1 мВт) на частоте 64 МГц (опорный уровень ми- |
±0,2 |
|
нус 10 дБ (1мВт), ослабление входного аттенюатора 10 дБ, | |
|
RBW = 10 кГц), дБ | |
|
Неравномерность амплитудно-частотной характеристики относи- | |
|
тельно частоты 64 МГц, в зависимости от состояния ЖИГ-фильтра, ат- | |
|
тенюатора СВЧ и предусилителя, в диапазоне частот, дБ, не более | |
|
с включённым ЖИГ-фильтром: | |
|
ослабление 10 дБ, 20 дБ, 30 дБ или 40 дБ, предусилитель отключён | |
|
от 10 Гц до 9 кГц включ. |
±1,00 |
|
- св. 9 кГц до 10 МГц включ. |
±0,45 |
|
- св. 10 МГц до 3,6 ГГц включ. |
±0,30 |
|
- св. 3,6 до 8 ГГц включ. |
±0,50 |
|
- св. 8 до 22 ГГц включ. |
±1,50 |
|
- св. 22 до 26,5 ГГц включ. |
±2,00 |
|
любое ослабление | |
|
- от 10 Гц до 9 кГц включ. |
±1,0 |
|
- св. 9 кГц до 3,6 ГГц включ. |
±0,6 |
|
- св. 3,6 до 8 ГГц включ. |
±0,8 |
|
- св. 8 до 22 ГГц включ. |
±2,0 |
|
- св. 22 до 26,5 ГГц включ. |
±2,5 |
|
ослабление < 20 дБ, предусилитель включён | |
|
- от 10 МГц до 3,6 ГГц включ. |
±0,6 |
|
- св. 3,6 до 8 ГГц включ. |
±0,8 |
|
- св. 8 до 22 ГГц включ. |
±2,0 |
|
- св. 22 до 26,5 ГГц включ. |
±2,5 |
|
Наименование характеристики |
Значение |
|
с выключенным ЖИГ-фильтром: ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключён - от 8 до 22 ГГц включ. - св. 22 до 26,5 ГГц включ. любое ослабление - от 8 до 22 ГГц включ. - св. 22 до 26,5 ГГц включ. ослабление < 20 дБ, предусилитель включён - от 8 до 22 ГГ ц включ. - св 22 до 26,5 ГГц включ. |
±1,5 ±2,0 ±2,0 ±2,5 ±2,0 ±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ |
±0,2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, дБ |
±0,2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), дБ: - в диапазоне от 0 до -70 дБ включ. - в диапазоне св. -70 до -90 дБ включ |
±0,1 ±0,2 |
|
Пределы допускаемой погрешности измерений уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе и включенном ЖИГ-фильтре, в диапазоне частот, дБ | |
|
- от 9 кГц до 10 МГ ц включ. |
±0,37 |
|
- св. 10 МГц до 3,6 ГГц включ. |
±0,27 |
|
- св. 3,6 до 8,0 ГГц включ. |
±0,37 |
|
- св. 8 до 22 ГГц включ. |
±1,40 |
|
- св. 22 до 26,5 ГГц включ. |
±1,70 |
|
Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)2, при сдвиге по частоте не менее 5xRBW, в зависимости от состояния предусилителя и входного сигнала на смесителе Lсмес., в диапазоне частот, дБ, не менее предусилитель выключен, Lсмес = минус 15 дБ (1мВт) - до 10 МГц включ. - св. 10 МГц до 1 ГГц включ. - св. 1 до 3 ГГц включ. - св. 3 до 8 ГГц включ. - св. 8 до 10 ГГц включ. - св. 10,0до 26,5 ГГц включ. |
28 25 20 17 8 10 |
|
Наименование характеристики |
Значение |
|
предусилитель включен, Lсмес = минус 50 дБ (1мВт) | |
|
- от 10 МГц до 1 ГГц включ. |
-10 |
|
- св. 1 до 3 ГГц включ. |
-13 |
|
- св. 3 до 8 ГГц включ. |
-20 |
|
- св. 8 до 10 ГГц включ. |
-20 |
|
- св. 10,0 до 26,5 ГГц включ. |
-20 |
|
2 - Здесь: TOI = (2*^мес,- Lимз)/2, где: Lсмес. - уровень входного сигнала на смесителе | |
|
Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)3, в зависимости от состояния предусилителя и входного сигнала на смесителе Lсмес., в диапазоне частот, дБн4, не менее предусилитель выключен, Lсмес= минус 5 дБмВт | |
|
- от 1 до 500 МГц включ. |
45 |
|
- св. 500 МГц до 1,5 ГГц включ. |
47 |
|
- св. 1,5 до 4,0 ГГц включ. |
62 |
|
- св. 4 до 25 ГГц включ |
65 |
|
предусилитель включен, Lсмес= минус 50 дБмВт | |
|
- от 50 до 500 МГц включ. |
10 |
|
- св. 500 МГц до 1,5 ГГц включ. |
10 |
|
- св. 1,5 до 4,0 ГГц включ. |
10 |
|
- св. 4 до 25 ГГц включ. |
10 |
|
Уровень остаточных сигналов комбинационных частот при ВЧ аттенюаторе 0 дБ, в диапазоне частот, дБ(1 мВт), не более | |
|
- до 1 МГц включ. |
-90 |
|
- св. 1 до 8900 МГц включ. |
-110 |
|
- св. 8900 МГц до 26,5 ГГц включ. |
-100 |
|
Здесь и далее: 3 SHI = Lсмес.- Lk2, где: Lсмес. - уровень входного сигнала смесителя | |
|
4 дБн - дБ относительно уровня несущей | |
аблица 6 - Опция анализа сигналов с аналоговой модуляцией FSWP -K7
|
Наименование характеристики |
Значение |
|
Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), % |
от 0,1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, уровне паразитной АМ (0,03% с.к.з.) до несущей частоты 8 ГГц, уровне мощности не менее минус 30 дБ (1 мВт), % |
± (0,2 + 0,001-Кам) |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3-(Бмод + Fдев) до 10^мод + Fдев) до несущей частоты 8 ГГц, уровне мощности не менее минус 30 дБм, где Fмод - модулирующая частота, Fдев - девиация частоты), Гц |
±(0,003^мод + Fдев) + 2) |
аблица 7 - Опция измерений коэффициента шума и коэффициента усиления FSWP-K30
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента шума от 10 МГц до 26,5 ГГц включ., дБ |
± 0,05 |
|
Диапазон измерений коэффициента усиления, дБ |
от-20 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента усиления от 10МГц до 26,5 ГГц включ., дБ |
± 0,15 |
Таблица 8 - Опция измерений фазовых шумов в импульсном режиме FSWP-K4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений фазового шума в импульсном режиме, дБ |
±2,5 |
Таблица 9 - Опции FSWP-K6, FSWP-K6S «Измерение импульсных сигналов» и «Измерение параметров боковых лепестков».__________________________________________________________
|
Наименование характеристики |
Значение |
|
Полоса анализа сигнала, МГц |
250 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия применения: | |
|
- температура окружающего воздуха, °С |
от +20 до +30 |
|
- относительная влажность воздуха при +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Масса, кг, не более |
30 |
|
Габаритные размеры , мм, не более | |
|
- ширина |
462 |
|
- высота |
240 |
|
- глубина |
504 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, не более, ВА |
300 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на переднюю панель анализатора на свободное место внизу справа методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор фазового шума FSWP26 |
_ |
1 шт. |
|
Опции к анализатору |
_ |
1 шт. |
|
комплект ЗИП |
_ |
1 шт. |
|
Методика поверки |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Процедура испытания» документа «Анализатор фазового шума FSWP26. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 01.02.2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»
ГОСТ Р 8.717-2010 «Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Смотрите также
