Счетчики газа турбинные TRZ2
| Номер в ГРСИ РФ: | 96595-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "Elster Handel GmbH", Германия |
Счетчики газа турбинные TRZ2 (далее - счетчики) предназначены для измерений объема газа природного газа по ГОСТ 5542-2014 или по ГОСТ 5542-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96595-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Счетчики газа турбинные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | TRZ2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
TRZ2 G250 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d4c26c10-9e74-5398-ceec-77ecd01fd7f4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Elster GmbH, ГЕРМАНИЯ, 55252 Mainz-Kastel, Steinernstrasse 19-21
Поверка
| Методика поверки / информация о поверке |
РТ-МП-862-208-2025 Государственная система обеспечения единства измерений. Счетчики газа турбинные TRZ2. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96595-25: Описание типа
2025-96595-25.pdf
|
Скачать | 165.3 КБ | |
|
96595-25: Методика поверки
РТ-МП-862-208-2025
2025-mp96595-25.pdf
|
Скачать | 990.2 КБ |
Описание типа
Назначение
Счетчики газа турбинные TRZ2 (далее - счетчики) предназначены для измерений объема газа природного газа по ГОСТ 5542-2014 или по ГОСТ 5542-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.
Описание
Принцип действия счетчиков основан на преобразовании частоты вращения крыльчатки турбины, пропорциональной расходу газа, в значение объема газа. Поток газа направляется через струевыпрямитель на крыльчатку турбины и приводит ее во вращение. Вращение крыльчатки турбины через магнитную муфту передается на отсчетное устройство, которое регистрирует объем прошедшего газа нарастающим итогом.
С трубопроводом счетчик соединяется с помощью фланцев. Детали счетчика, соприкасающиеся с рабочей средой, имеют специальное антикоррозионное покрытие.
В счетчиках предусмотрены:
- места отбора давления, позволяющие проводить измерение давления измеряемой среды. Места отбора давления служат для подключения преобразователя давления, входящего в состав корректора объема газа;
- отверстия для установки гильз датчиков температуры. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками.
Счетчики комплектуются низкочастотным пропорциональными датчиками для дистанционной передачи данных на корректоры либо другие устройства.
К данному типу средств измерений относятся счетчики газа турбинные TRZ2, выпущенные в одной модификации TRZ2 G250 с заводскими номерами 80138739/2021; 80141256/2021; 80141258/2021; 80146934/2022; 80143994/2022; 80143995/2022; 80141257/2021; 80146935/2022; 80152054/2023; 80152049/2023; 80152058/2023; 80152055/2023; 80152052/2023; 80152050/2023; 80152051/2023; 80152056/2023; 80152057/2023; 80152053/2023; 80152062/2023; 80152059/2023; 80152060/2023; 80152063/2023; 80152064/2023; 80152065/2023.
Заводской номер в виде цифрового обозначения, состоящий из восьми арабских цифр и указываемых через косую черту 4 цифр года изготовления, нанесен печатным способом на специальной табличке, расположенной под прозрачной крышкой отсчетного устройства, общий вид которой представлен на рисунке 2.
Общий вид счетчиков TRZ2 представлен на рисунке 1.

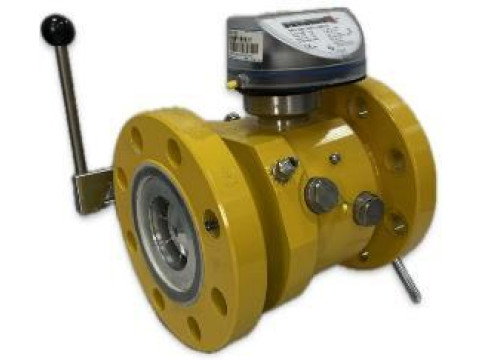

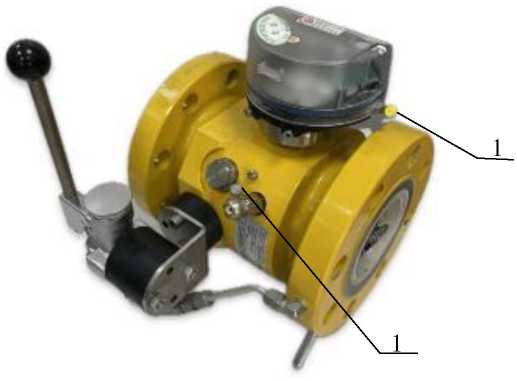

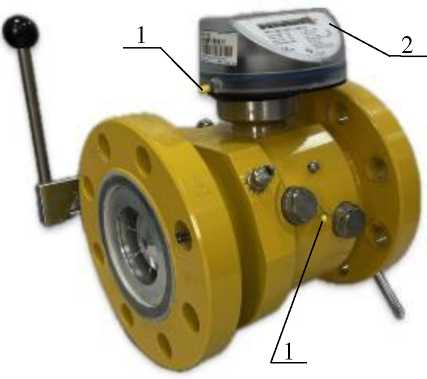

1 - пломба со знаком поверки
2 - место расположения информационной таблички
Рисунок 1 - Общий вид счетчиков TRZ2, схема пломбировки от несанкционированного доступа и места нанесения знака поверки и место расположения информационной таблички

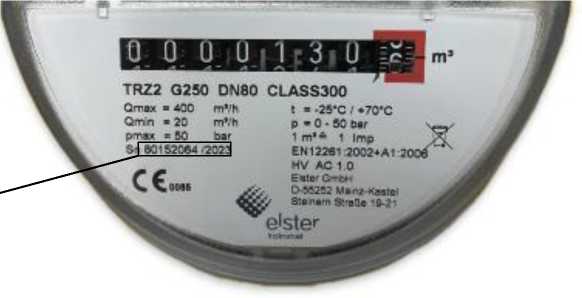

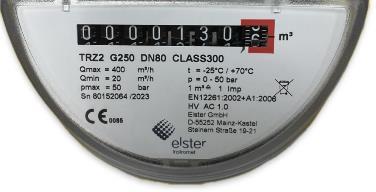

Место нанесения заводского номера
Рисунок 2 - Общий вид информационной таблички счетчиков TRZ2 с указанием места нанесения заводского номера
Схема пломбировки для защиты от несанкционированного доступа и место расположения информационной таблички указаны, представлены на рисунке 1.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Типоразмер счетчика |
G250 |
|
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч |
от 20 до 400 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: в диапазоне расходов от Qmin < Q < 0,1Qmax в диапазоне расходов от 0,1Qmax < Q < Qmax |
±2,0 ±1,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Динамический диапазон, Qmin:Qmax |
1:20 |
|
Диаметр условного прохода DN |
80 |
|
Избыточное давление измеряемой среды, МПа, не более |
5 |
|
Температура измеряемой среды, °С |
от -25 до +70 |
|
Потеря давления при максимальном расходе, Па, не более |
2550 |
|
Габаритные размеры, мм, не более | |
|
- длина |
400 |
|
- ширина |
450 |
|
- высота |
450 |
|
Масса, кг, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -25 до +70 |
|
- относительная влажность воздуха, % при температуре 35 °С, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа турбинный |
TRZ2 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 1 Руководства по эксплуатации «Счетчик газа турбинный TRZ2.
Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
Другие Счетчики газа
