Блоки датчиков электрохимические ФСТ-03В2 Э

Назначение

Блоки датчиков электрохимические ФСТ-03В2 Э (далее - БД) в зависимости от исполнения, предназначены для непрерывного автоматического измерения концентрации кислорода, оксида углерода, сероводорода и аммиака.

Область применения - объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

Описание

Блок датчика электрохимический ФСТ-03В2 Э имеет цилиндрическую форму с обозначением химической формулы определяемых компонентов и содержит в своем составе первичный газовый преобразователь (сенсор) на электрохимическом принципе действия.

БД выполнен из угленаполненного полиамида, в котором размещены электронные модули: плата обработки и модуль питания. Сверху БД расположен разъем для подключения к устройству отображения концентрации (далее - УОК) по интерфейсу типа А, либо подключение питания БД и аналогового интерфейса 4-20 мА (0-2 В). Снизу блока датчика расположена решетка, через которую газовая проба попадает на газочувствительный сенсор. В БД для тяжелых условий эксплуатации газочувствительный сенсор расположен в микрокамере с подогревом.

Информация об измеренной концентрации, сигналах превышения порогов и ошибок может передаваться по интерфейсу типа А, или по аналоговому интерфейсу 4-20 мА, или по аналоговому интерфейсу 0-2 В.

Интерфейс типа А предназначен для обмена информацией между БД и устройством отображения концентрации. В качестве УОК применяются устройства по ТУ BY 100162047.041-2018: блок питания и сигнализации ФСТ-03В1 (далее -БПС), тестер A-интерфейса, и модуль калибровки плюс персональная электронно-вычислительная машина (далее - ПЭВМ) со специальным программным обеспечением. Также в качестве УОК могут применяться любые другие устройства с поддержкой интерфейса типа А. Интерфейс типа А между УОК и БД классифицируется следующим образом: последовательный интерфейс с двунаправленным режимом поочередного обмена типа точка-точка для систем передачи данных.

БД имеет исполнение со стандартным аналоговым интерфейсом 4-20 мА (0-2 В) для подключения к промышленным контроллерам с взрывозащитой вида «искробезопасная электрическая цепь уровня ia» других производителей. Используется трехпроводная схема с отдельной линией питания.

Условное обозначение блоков датчиков электрохимических ФСТ-03В2 Э: БД ФСТ-03В2 Э•yza X

БД ФСТ-03В2 Э Блок датчика электрохимический ФСТ-03В2 Э.

у Конструктивные особенности БД:

О - исполнение для помещений: IP 54 по ГОСТ 14254-2015, группа исполнения

С4 по ГОСТ 12997-84 (УХЛ 2 по ГОСТ 15150-69);

1 - исполнение для тяжелых условий эксплуатации: IP 67 по ГОСТ 14254-2015, группа исполнения ДЗ по ГОСТ 12997-84 (УХЛ 1 по ГОСТ 15150-69).

z Интерфейс блока датчика:

0 - А-интерфейс;

1 - интерфейс 4-20 мА;

2 - интерфейс 0-2 В.

а Вариант газочувствительного сенсора БД:

1 - сенсор вариант 1 для оксида углерода (СО), кислорода (О2), сероводорода (H2S);

2 - сенсор вариант 2 для аммиака (NH3);

3 - сенсор вариант 3 для аммиака (NH3);

4 - сенсор вариант 4 для аммиака (NH3).

X Химическая формула определяемого компонента:

СО - оксид углерода;

О2 - кислород;

NH3 - аммиак;

H2S - сероводород.

БД имеют маркировку взрывозащиты ОЕх ia ПС Т4 Ga и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой.

БД обеспечивает:

- измерение концентрации определяемого компонента;

- контроль превышения установленных порогов сигнализации;

- передачу измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А или по аналоговому интерфейсу 4-20 мА (0-2 В);

- хранение настроек на газовую смесь и значений порогов сигнализации;

- имитацию изменения концентрации и возникновения ошибок в тест режиме.

БД функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется на УОК. Конструкция БД исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО БД и измеренных данных.

Дата изготовления БД указывается в паспорте в разделе «Свидетельство о приемке».

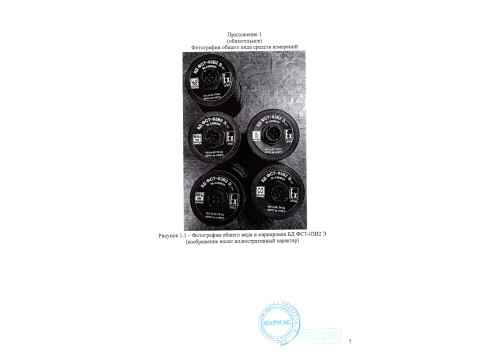

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Таблица 1 - Обязательные метрологические требования для БД ФСТ-03В2 Э.уга

'Выбирается наибольшее значение.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям приведены в таблицах 2-3.

Таблица 2

* О»*1'

Продолжение таблицы 2

*Д - допускаемая основная абсолютная погрешность блока датчика электрохимического.

**ДИ - диапазон измерений.

Таблица 3 - Значения порогов срабатывания сигнализации и номинальной ступени

квантования

Комплектность

Таблица 4 - Комплект поставки БД ФСТ-03В2 3.yza

Место нанесения знака утверждения типа: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.4248-2025 «Система обеспечения единства измерений Республики Беларусь. Блоки датчиков электрохимические ФСТ-03В2 Э. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические

документы,

ФСТ-03В1 Э

устанавливающие:

требования к типу’ средств измерений:

ТУ BY100162047.040-2018 «Блоки д и ФСТ-03В2 Э. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);

методику поверки:

МРБ МП.4248-2025 «Система обеспечения единства измерений Республики Беларусь. Блоки датчиков электрохимических ФСТ-03В2 Э. Методика поверки».

Перечень средств поверки: представлен в таблице 5.

Таблица 5_____________________________________________________________________________

Наименование и тип средств поверки

Термогигрометр testo 625_____________________________________________________________

Барометр-анероид метеорологический БАММ-1_____________________________________

Насадка - диаметр 30,5 мм (внутренний)______________________________________________

Воздух класса 0 по ГОСТ 17433, азот по ГОСТ 9293___________________________________

Стандартные образцы состава газовых смесей (далее - СО): О2 - азот, СО - воздух,

H2S - воздух, NH3 - азот____________________________________________________________

Секундомер электронный «Интеграл С-01»

Ротаметр РМ-А-0,063ГУЗ, ГОСТ 13045____________________________________________

Вентиль точной регулировки ВТР, АПИ4.463.002_____________________________________

Трубка поливинилхлоридная (ПВХ), 6x15 мм

Источник питания регулируемый (0-25) В, (0-1) А______________________________________

Калибратор токовой петли РЗУ-420_________________________________________________

Мультиметр цифровой серии Multicon Мхх, тип МИ_________________________________

Устройство отображения информации:

- блок питания и сигнализации ФСТ-03В1 - U 230 В;

- тестер А - интерфейса - U + 5 В ±5 %;

- модуль калибровки - Ue + 5 В ±5 %________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 6.

Таблица 6

Заключение о соответствии утвержденного типа средств измерении требованиям технических нормативных правовых актов и/или технической документации производителя: блоки датчиков электрохимические ФСТ-03В2 Э соответствуют требованиям ТУВУ 100162047.040-2018, ТР ТС 020/2011, ТР ТС 012/2011.
