Установки пикнометрические HDF-SNG
| Номер в ГРСИ РФ: | 96613-25 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | ООО "СНГ" (Системы Нефть и Газ), г.Щелково |
Установки пикнометрические HDF-SNG (далее - установки) предназначены для прецизионных измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости и каналов измерений плотности преобразователей массового расхода.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96613-25 | |||||||||
| Действует | по 06.10.2030 | |||||||||
| Наименование | Установки пикнометрические | |||||||||
| Модель | HDF-SNG | |||||||||
| Модификации |
1 2 |
|||||||||
| Приказы |
№2146 от
06.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 34d342db-dba1-7970-b7bc-2720056b4ddb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СНГ», РОССИЯ, 141108, Московская область, г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6
Поверка
| Методика поверки / информация о поверке |
МП 2302-0004-2025 Государственная система обеспечения единства измерений. Установки пикнометрические HDF-SNG. Методика поверки
(с 06.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 16.11.2025 |
Поверители
Скачать
|
96613-25: Описание типа
2025-96613-25.pdf
|
Скачать | 195.6 КБ | |
|
96613-25: Методика поверки
МП 2302-0004-2025
2025-mp96613-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Установки пикнометрические HDF-SNG (далее - установки) предназначены для прецизионных измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости и каналов измерений плотности преобразователей массового расхода.
Описание
Принцип действия установок основан на пикнометрическом методе измерений плотности жидкости с применением металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранной из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разностей значений массы заполненных и пустых пикнометров на соответствующие значения объёма пикнометров при условиях отбора проб жидкости. Значения массы пустых и заполненных пикнометров определяют с применением электронных весов методом прямого взвешивания либо компаратора массы методом замещения набором эталонных гирь. Давление, температуру жидкости и температуру пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи средств измерений утвержденного типа из комплекта установки.
Конструктивно установки состоят из следующих основных частей: основного корпуса установки, металлических пикнометров, преобразователей температуры и давления, электронных весов либо компаратора массы, набора гирь, комплектов гибких рукавов высокого давления с быстросъёмными соединениями, запасных частей и инструмента в транспортировочных кейсах. В основном корпусе установки размещен термоизолирующий кейс для пикнометров, вмонтированы технологические трубопроводы, краны запорные для переключения потока, первичные преобразователи давления, температуры и индикатор расхода. Также в корпусе установки размещаются вторичные приборы средств измерений температуры и давления, комплект запасных частей и материалов. Термоизолирующий кейс для пикнометров имеет встроенные температурные датчики контактного типа для измерений температуры пикнометров. Корпус установки, кейсы для транспортировки пикнометров, весов, гирь, преобразователей температуры и давления (опционально), кейс гибких рукавов, запасных частей и инструментов выполнены из легких композитных материалов и снабжены ручками для переноски. Для выполнения измерений плотности установка подключается к трубопроводу с транспортируемой жидкостью.
Установки выпускаются в двух исполнениях в зависимости от диапазона температуры рабочей жидкости: исполнение 1 и исполнение 2.
В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в цифровом формате наносится на пластину из нержавеющей стали методом гравировки (рисунок 1). Пластина крепится на крышку основного корпуса установки (рисунки 2, 3).

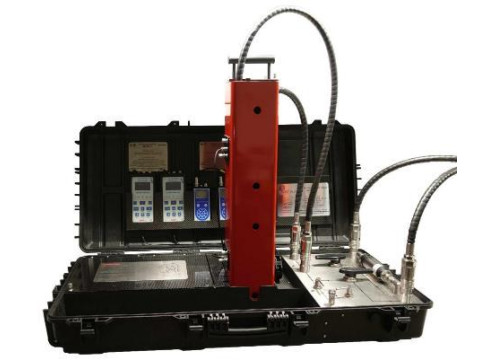

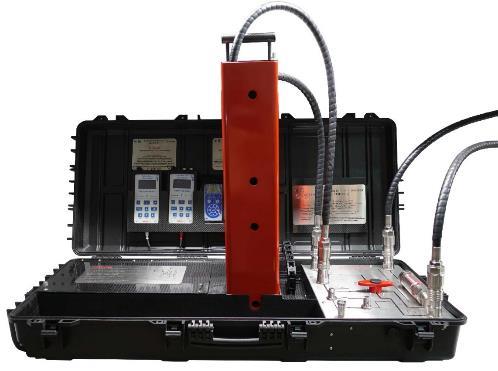

Общие виды основных корпусов установок показаны на рисунках 2 и 3.
Пломбирование установок не предусмотрено.
Место нанесения знака утверждения типа
/[Ц[
Установка пикнометрическая HDF-SNG
//СИСТЕМЫ
/Z нефть и газ
ГОД ПРОИЗВОДСТВА - 2024
ООО «СНГ»
141108, Московская область, г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6 +7 (495) 995-01-53 office (§)og. systems www. og systems
РАБОЧЕЕ ДАВЛЕНИЕ (МАКСИМАЛЬНОЕ) - 10,0 МПа
ПРОБНОЕ ДАВЛЕНИЕ -12,5 МПа СЕРИЙНЫЙ НОМЕР - 20201
Используйте только поверенный динамометрический ключ для затягивания кранов пикнометров!
Гайки кранов пикнометров должны затягиваться только при проведении измерений. Ослабьте гайки по завершении измерений для
сохранности уплотнений и избежания
чек!
Место нанесения серийного номера
Рисунок 1 - Макет пластины на основном корпусе установок пикнометрических HDF-SNG с местами нанесения серийного номера и знака утверждения типа
Место
крепления пластины

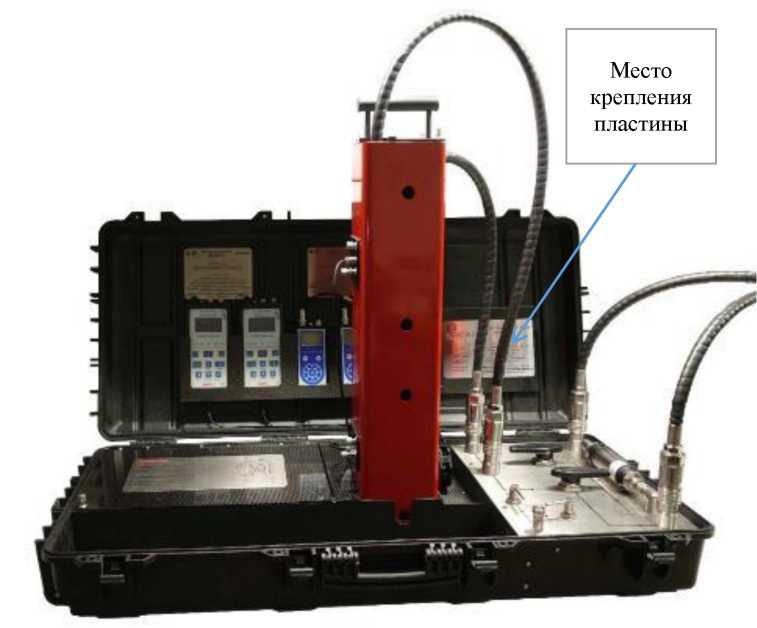

Рисунок 2 - Общий вид основного корпуса установок пикнометрических HDF-SNG с трехходовым краном переключения потока с указанием места крепления пластины
Место крепления пластины

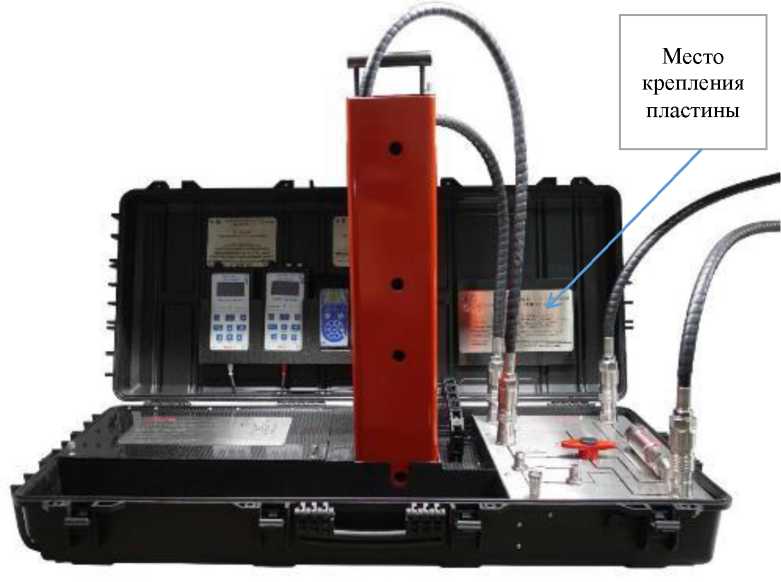

Рисунок 3 - Общий вид основного корпуса установок пикнометрических HDF-SNG с четырехходовым краном переключения потока с указанием места крепления пластины
Технические характеристики
Таблица 1 - Метрологические характеристики установок
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 600 до 2000* |
|
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3 |
±0,10 |
|
* Верхняя граница диапазона измерений плотности установки зависит от наибольшего предела взвешивания (НИВ) весов или компаратора массы из комплекта установки и указывается в паспорте на установку, но не менее 1200 кг/м3 | |
Таблица 2 - Технические характеристики установок
|
Наименование характеристики |
Значение |
|
Габаритные размеры установки (основной корпус), мм, не более: - высота - ширина - длина |
210 525 1200 |
|
Масса установки (в зависимости от заказа), кг |
от 63 до 102 |
|
Условия эксплуатации: - рабочее давление исследуемой жидкости, МПа, не более: - температура исследуемой жидкости, °С: - температура окружающего воздуха, °С: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров - относительная влажность окружающего воздуха, %, не более: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров |
10,0 от 0 до +50 (исполнение 1) от 0 до +90 (исполнение 2) от -25 до +50 по паспорту на весы 100 по паспорту на весы |
|
Маркировка взрывозащиты - термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ9410Ех/М1, ТЦМ 9410Ех/М1Н - калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ—030» исполнения «ЭЛЕМЕР-КДМ-030Ех» - преобразователи давления эталонные ПДЭ-020 исполнения ПДЭ-020Ех |
0Ех ia IIA/IIB/IIC T6 Ga X; 1Ex ib IIB T6 Gb X; 0Ех ia IIC Т6 Ga X |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы установки, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации и методом гравировки на пластину, которая крепится на крышку основного корпуса установки.
Комплектность
Таблица 4 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка пикнометрическая в составе: |
HDF-SNG |
1 шт. |
|
- пикнометры напорные (рег. № 94814-25)* |
HDF-SNG |
2 (4**) шт. |
|
- термоизолирующий кейс для пикнометров |
_ |
1 (2**) шт. |
|
- комплект технологических трубопроводов с ротаметром |
_ |
1 шт. |
|
- термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н в комплекте с термопреобразователями ТТЦ модели ТТЦ01-180 (рег. № 68355-17) и термопреобразователями сопротивления из платины ТС с чувствительными элементами ЧЭ типа ЧЭПТ (рег. №58808-14) |
ТЦМ 9410 |
1 (2**) комплекта |
|
- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» исполнения «ЭЛЕМЕР-КДМ-030Ех» (рег. № 64695-16) в комплекте с преобразователями давления эталонными ПДЭ-020 исполнения ПДЭ-020Ех (рег. № 58668-14) |
ЭЛЕМЕР-КДМ-030 |
1 (2**) комплекта |
|
Весы специального класса точности по ГОСТ OIML R 76-1-2011 с НПВ не менее 6 кг либо компаратор массы со значением среднего квадратического отклонения показаний не более 10 мг |
в соответствии с описанием типа СИ |
1 шт. |
|
Набор гирь класса точности Е2 по ГОСТ OIMLR 111-1-2009 |
_ |
1 комплект |
|
Комплект запасных частей и материалов |
в зависимости от заказа |
1 шт. |
|
Руководство по эксплуатации |
28.99.39-028-48788345 РЭ |
1 экз. |
|
Паспорт |
28.99.39-028-48788345 ПС |
1 экз. |
|
* Исполнение пикнометров в зависимости от заказа на исполнение установки ** В зависимости от заказа | ||
Сведения о методах измерений
приведены в разделах 7 «Выполнение измерений», 8 «Вычисления» и 9 «Неопределенность измерений» руководства по эксплуатации «Установки пикнометрические HDF-SNG».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603
ТУ 28.99.39-028-48788345-2024 «Установки пикнометрические HDF-SNG. Технические условия»
