Преобразователи термоэлектрические NiCrSi-NiSi (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, паро- и газообразных сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96614-25 | ||||||
| Действует | по 09.10.2030 | ||||||
| Наименование | Преобразователи термоэлектрические | ||||||
| Модель | NiCrSi-NiSi | ||||||
| Приказы |
№2190 от
09.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c00242be-68c9-07eb-d0fb-1483414e9765 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
RECKMANN GmbH, ГЕРМАНИЯ, Werkzeugstr. 19-23, 58093 Hagen
Поверка
| Методика поверки / информация о поверке |
МП-787-2025 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические NiCrSi-NiSi. Методика поверки
(с 09.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96614-25: Описание типа
2025-96614-25.pdf
|
Скачать | 126.1 КБ | |
|
96614-25: Методика поверки
МП-787-2025
2025-mp96614-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические NiCrSi-NiSi (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, паро- и газообразных сред.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи состоят из измерительной вставки и разъема Lemo. Измерительная вставка состоит из чувствительного элемента (ЧЭ), помещенного в термометрическую гильзу, изготовленную из сплава с высоким содержанием никеля (Inconel® 600). Посредством изолирующего порошка чувствительный элемент изолируется от термометрической гильзы. Измерительная вставка соединена с разъемом Lemo, к которому подключаются выводы ЧЭ для снятия выходного сигнала. ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). Класс допуска ТП - 1 по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
Общий вид термопреобразователей приведен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на маркировочную наклейку, размещенную на разъёме в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

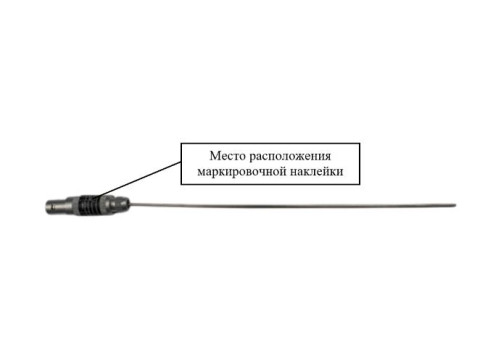

Рисунок 1 - Общий вид ТП
Место нанесения серийного номера
|
Серийный № ' |
24000138 | |
|
Тил, НСХ |
NiCrSi-NiSi, N | |
|
Диапазон t, *С |
•40...+1000 | |
|
Класс допуска |
♦/- 1,5 *с |
-40 ’С до +375 *С |
|
♦/• 0.004 |
• |t| +375 ’С до +1000 ’С | |
|
Дата выпуска |
05.2024 |
Рисунок 2 - Общий вид маркировочной наклейки с обозначением места несения серийного номера
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
N |
|
Класс допуска ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
1 |
|
Диапазон измерений температуры, °С |
от -40 до +1000 |
|
Номинальная температура применения, °С |
+750 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013), °С: от -40 °С до +375 °С включ. св. +375 °С до +1000 °С |
±1,5 ±0,00441) |
|
1) t - значение измеряемой температуры, °С. | |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
100 |
|
Габаритные размеры: - диаметр погружаемой части, мм - длина погружаемой части, мм, не более |
2 190 |
|
Масса, кг, не более |
0,15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -40 до +250 80 |
аблица 3 - Показатели надежности
|
Средняя наработка на отказ при номинальной температуре применения, ч |
50000 |
|
Средний срок службы при номинальной температуре применения, лет |
6 |
|
Срок службы ТП (при непрерывном использовании) при верхнем пределе диапазона измерений, ч, не более |
250 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Нанесение знака утверждения типа на термопреобразователи не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
NiCrSi-NiSi |
1 шт. |
|
Паспорт |
R58.2024.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
R58.2024.003 РЭ |
1 экз. |
Сведения о методах измерений
представлены в разделе 7 «Использование по назначению» руководства по эксплуатации R58.2024.003 РЭ.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия RECKMANN GmbH «R58.2024.001 СТП. Преобразователи термоэлектрические NiCrSi-NiSi. Стандарт предприятия».
