Датчики давления ТЭМП
| Номер в ГРСИ РФ: | 96620-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО НПП «Технопроект», г. Пенза |
Датчики давления ТЭМП (далее - датчики) предназначены для непрерывных преобразований избыточного давления воздуха в электрический выходной сигнал.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96620-25 | |||||||||||||||
| Действует | по 09.10.2030 | |||||||||||||||
| Наименование | Датчики давления | |||||||||||||||
| Модель | ТЭМП | |||||||||||||||
| Модификации |
ТЭМП-Х1/(ХХ2)/Х3/(ХХ4)/Х5/(ХХХ6), где: ТЭМП - обозначение типа Х1 - единица измерений (ХХ2) - верхний предел преобразований избыточного давления в электрический выходной сигнал Х3 - класс точности по ГОСТ 22520-85 (ХХ4) - тип электрического подключения Х5 - тип электрического выходного сигнала (ХХХ6) - тип механического присоединения На испытания представлены: ТЭМП-Б/6,0/Б/51/В/200 ТЭМП-П/100/А/60/А/300 |
|||||||||||||||
| Приказы |
№2190 от
09.10.2025
— Об утверждении типов средств измерений
№1804 от
07.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7a4a82c2-b281-783b-d722-0dc615eb1583 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО НПП «Технопроект», РОССИЯ, 440028, г. Пенза, пр-т Победы, д. 75
Поверка
| Методика поверки / информация о поверке |
ТП7812-0001 МП Государственная система обеспечения единства измерений. Датчики давления ТЭМП. Методика поверки
(с 09.10.2025)
ТП7812-0001 МП с изм № 1 ГСИ. Датчики давления ТЭМП. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к ТП 7812-0001 МП
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
1505
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1505 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
96620-25: Описание типа
2025-96620-25.pdf
Файл устарел
|
Скачать | 129.5 КБ | |
|
96620-25: Методика поверки
ТП7812-0001 МП
2025-mp96620-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96620-25: Описание типа
2025-96620-25-1.pdf
|
Скачать | 129.5 КБ | |
|
96620-25: Описание типа
2026-96620-25.pdf
|
Скачать | 124.5 КБ | |
|
96620-25: Методика поверки
ТП7812-0001 МП
2025-mp96620-25-1.pdf
|
Скачать | 1.1 MБ | |
|
96620-25: Методика поверки
ТП7812-0001 МП с изм № 1
2026-mp96620-25.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Датчики давления ТЭМП (далее - датчики) предназначены для непрерывных преобразований избыточного давления воздуха в электрический выходной сигнал.
Описание
Область применения датчиков - системы автоматического контроля, регулирования
и управления технологическими процессами, а также в кузовах и под кузовами электровозов,
тепловозов, вагонов железнодорожного транспорта, вагонах метрополитена.
Принцип действия датчиков основан на тензорезистивном эффекте их чувствительного
элемента (тензопреобразователя). мембрана тензопреобразователя его тензорезисторов, которое
Под действием измеряемого давления измерительная деформируется, вызывая изменение сопротивления преобразуется в электрический выходной сигнал, пропорциональный измеряемому давлению.
Датчики в зависимости от исполнения обозначают следующим образом:
ТЭМП-Х/ХХ/Х/ХХ/Х/ХХХ
где:
1 - обозначение типа;
2 - единица измерений (МПа, кгс/см2, бар, psi);
3 - верхний предел преобразований избыточного давления в электрический выходной сигнал (может состоять из трех знаков);
4 - класс точности по ГОСТ 22520-85;
5 - тип электрического подключения;
6 - тип электрического выходного сигнала;
7 - тип механического присоединения.
Конструктивно датчики выполнены в металлическом корпусе. На корпусе установлен присоединительный штуцер, через который подается давление среды.
Защита датчиков от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчика методом лазерной гравировки.

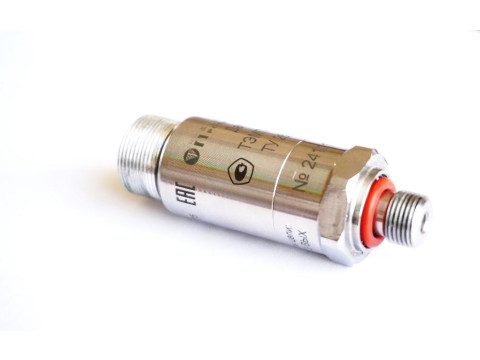

Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид с указанием мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований избыточного давления в электрический выходной сигнал, МПа (кгс/см2, бар) |
от 0 до 0,4 (от 0 до 4) от 0 до 0,6 (от 0 до 6) от 0 до 1,0 (от 0 до 10) |
|
Диапазон преобразований избыточного давления в электрический выходной сигнал, psi |
от 0 до 100 |
|
Класс точности по ГОСТ 22520-85 |
0,25; 0,5; 1,0 |
|
Пределы допускаемой основной приведённой1) погрешности преобразований избыточного давления в электрический выходной сигнал, %: - для класса точности 0,25 - для класса точности 0,5 - для класса точности 1,0 |
±0,25 ±0,5 ±1,0 |
|
Пределы допускаемой дополнительной приведенной1) погрешности преобразований избыточного давления в электрический выходной сигнал, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, %: - для класса точности 0,25 - для класса точности 0,5 - для класса точности 1,0 |
±0,2 ±0,25 ±0,5 |
|
Вариация выходного сигнала, % от диапазона изменения электрического выходного сигнала: - для класса точности 0,25 - для класса точности 0,5 - для класса точности 1,0 |
±0,1 ±0,15 ±0,2 |
|
Диапазон изменения электрического выходного сигнала: - напряжения постоянного тока (3-проводная), В - силы постоянного тока (2-проводная), мА - силы постоянного тока (3-проводная), мА |
от 0,5 до 5 от 4 до 20 от 0 до 5 |
|
Номинальная статическая характеристика |
Х=Хв—ХнФ+Хн 2) Рв н |
|
Наименование характеристики |
Значение |
|
Примечания: 1) Для приведённой погрешности нормирующим значением является разность между максимальным и минимальным значениями электрического выходного сигнала. 2) P - значение измеряемого давления, МПа; Рв - значение верхнего предела преобразований избыточного давления в электрический выходной сигнал, МПа; X, Хн, Хв -значение выходного сигнала датчика, соответствующее значению измеряемого избыточного давления P, нижнее и верхнее значения электрического выходного сигнала соответственно, В (мА) | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10 до 32 |
|
Габаритные размеры (диаметрхдлина), мм, не более (без учета разъема) |
32x130 |
|
Масса, г, не более |
120 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +21 до +25 до 80 от 84 до 106 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С, % - атмосферное давление, кПа |
от -55 до +85 до 95 от 84 до 106,7 |
Знак утверждения типа
наносится на корпус датчика методом лазерной гравировки и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность датчиков приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
ТЭМП |
1 шт. |
|
Датчик давления ТЭМП. Руководство по эксплуатации |
ТП7812-0001 РЭ |
1 экз. |
|
Примечание. В зависимости от исполнения может комплектоваться ответной частью | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и принцип работы» документа ТП7812-0001 РЭ «Датчик давления ТЭМП. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 26.51.52-001-53711114-2024 Датчики давления ТЭМП. Технические условия
