Системы координатно-измерительные V-STARS
| Номер в ГРСИ РФ: | 96630-25 |
|---|---|
| Производитель / заявитель: | Фирма "Geodetic Systems Inc.", США |
Системы координатно-измерительные V-STARS (далее - системы) предназначены для измерений геометрических размеров и формы поверхностей объектов сложной формы, отклонений формы и расположения поверхностей элементов деталей, перемещений объектов и систем.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96630-25 | ||||||
| Действует | по 13.10.2030 | ||||||
| Наименование | Системы координатно-измерительные | ||||||
| Модель | V-STARS | ||||||
| Модификации |
FAST DYNAMO D12 |
||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 64827597-b942-e885-3709-b31030e6257f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Geodetic Systems Inc., СОЕДИНЕННЫЕ ШТАТЫ, 1511 Riverview Drive, Melbourne, FL, 32901
Поверка
| Методика поверки / информация о поверке |
МП № 203-50-2024 Государственная система обеспечения единства измерений. Системы координатно-измерительные V-STARS. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96630-25: Описание типа
2025-96630-25.pdf
|
Скачать | 316.4 КБ | |
|
96630-25: Методика поверки
МП № 203-50-2024
2025-mp96630-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Системы координатно-измерительные V-STARS (далее - системы) предназначены для измерений геометрических размеров и формы поверхностей объектов сложной формы, отклонений формы и расположения поверхностей элементов деталей, перемещений объектов и систем.
Описание
Принцип действия системы основан на преобразовании изображения одного и того же объекта, снятого с нескольких точек, в трехмерный объект, представляющий собой облако точек.
Система состоит из цифровой фотокамеры, масштабных жезлов Scale Bar, кодовых мишеней и измерительных меток.
Системы выпускаются одной модификаций FAST DYNAMO D12.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид камеры с указанием места нанесения заводского номера приведен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в местах, указанных на рисунке 2.
Общий вид системы показан на рисунке 3.

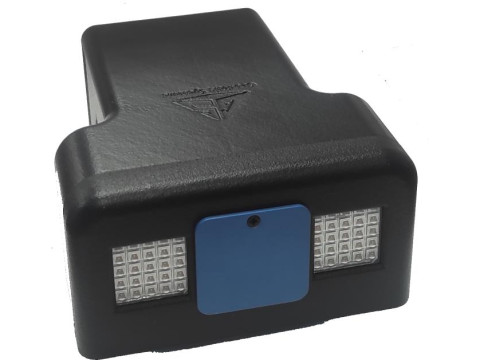

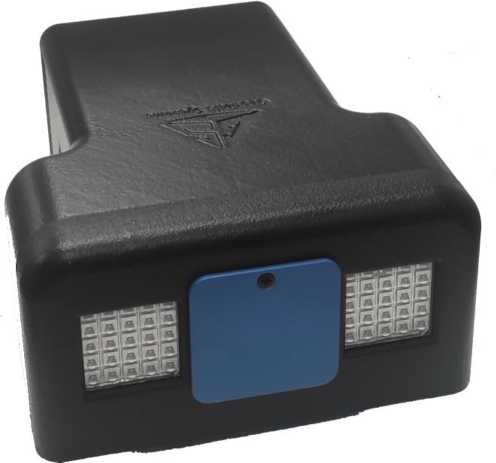

Рисунок 1 - Общий вид камеры FAST DYNAMO D12
Место нанесения заводского номера

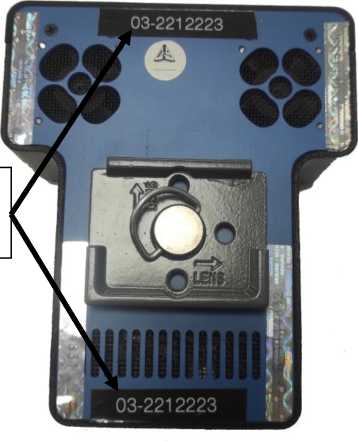

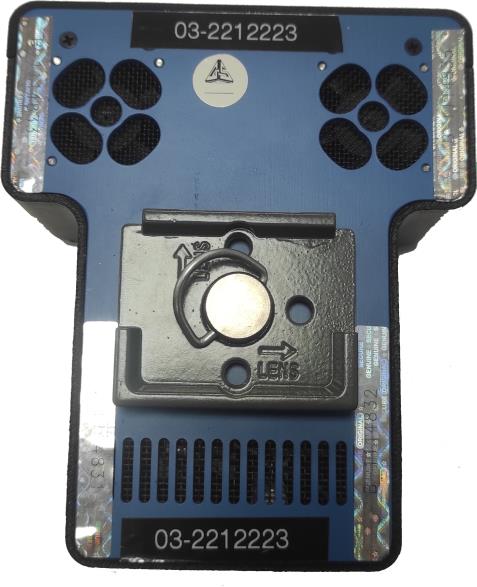

Рисунок 2 - Место нанесения заводского номера

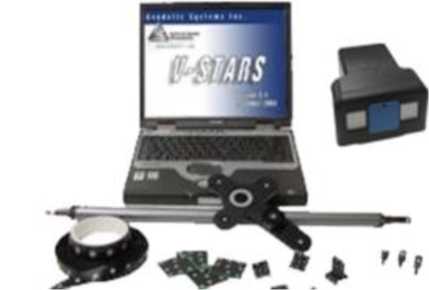

Рисунок 3 - Общий вид системы
Программное обеспечение
Программное обеспечение (далее - ПО) V-STARS представляет собой ПО для выполнения настроек систем, выполнения проверок и компенсаций.
ПО Spatial Analyzer применяется для сбора, обработки и анализа измерительной информации.
ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения оценивается как «средний»
по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
V-STARS |
Spatial Analyzer |
|
Номер версии ПО, не ниже |
v.4.70 |
v.2021.1.708460 |
|
Цифровой идентификатор |
_ | |
Технические характеристики
Метрологические и технические характеристики систем представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон измерений пространственных координат, м |
от 0,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат, мкм |
±(5+5 Ъ), где L - диагональ куба, описывающего положение всех измеренных точек и положения камеры, в м |
Таблица 3 - Технические характеристики системы
|
Наименование характеристики |
Значение |
|
Разрешение камеры, Мп |
12 |
|
Поле зрения камеры, | |
|
- по ширине |
72 ° |
|
- по высоте |
58 ° |
|
Габаритные размеры камеры, мм, не более | |
|
- длина |
183 |
|
- ширина |
150 |
|
- высота |
73 |
|
Интерфейсы управления и передачи данных |
GigE |
|
Масса камеры, кг, не более |
1,25 |
Таблица 4 - Условия эксплуатации системы
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность воздуха, %, без конденсата, не более |
95 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем координатно-измерительных V-STARS типографским способом.
Комплектность
|
Таблица 5 - Комплектность средств изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Система координатно-измерительная V-STARS |
- |
1 шт. |
|
Руководство по эксплуатации |
_ABH3r205206.VSTAR.SFASTD12.001 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Разделе 5 Работа с FAST DYNAMO D12 «Система координатно-измерительная V-STARS Руководство по эксплуатации АБНД.205206.VSTARSFASTD12.001 РЭ (ред. 1.00)».
Нормативные документы
Стандарт предприятия «Система координатно-измерительная V-STARS»
