Станции метеорологические судовые Перископ
| Номер в ГРСИ РФ: | 96635-25 |
|---|---|
| Производитель / заявитель: | ООО "НПК Морсвязьавтоматика", г.С.-Петербург |
Станции метеорологические судовые Перископ (станции Перископ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления ветра (воздушного потока), атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков (ВНГО), количества и интенсивности атмосферных осадков.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96635-25 | ||||||
| Действует | по 13.10.2030 | ||||||
| Наименование | Станции метеорологические судовые | ||||||
| Модель | Перископ | ||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f1626a70-f1b1-590f-376c-cf33d12582ef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПК МСА», РОССИЯ, 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Поверка
| Методика поверки / информация о поверке |
МП 254-0253-2025 Государственная система обеспечения единства измерений. Станции метеорологические судовые Перископ. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96635-25: Описание типа
2025-96635-25.pdf
|
Скачать | 277.9 КБ | |
|
96635-25: Методика поверки
МП 254-0253-2025
2025-mp96635-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Станции метеорологические судовые Перископ (станции Перископ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления ветра (воздушного потока), атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков (ВНГО), количества и интенсивности атмосферных осадков.
Описание
Конструктивно станции Перископ выполнены из следующих составных частей (СЧ): первичных измерительных преобразователей (датчиков), устройства отображения -универсального цифрового репитера ДР-209М (репитер), вспомогательных и связующих компонентов: многофункционального конвертера МФК-151, гироконвектора ГК-101, сумматора сообщений NMEA (СД-117), усилителя-размножителя сигналов NMEA (МДУ-102), блока питания БП-103, блока бесперебойного питания ББП-114-24, преобразователя постоянного напряжения ППН-108.
Репитер представляет собой процессорный модуль, совмещенный с ЖК-дисплеем с портом для приема и обработки метеорологической информации, поступающей по интерфейсу RS-422/485 от датчиков и последующей визуализацией рассчитанных данных в удобном для пользователя виде, а также для создания отчетов.
Принцип действия датчиков:
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении относительной влажности воздуха основан на зависимости емкости датчика в зависимости от относительной влажности воздуха;
- при измерении атмосферного давления основан на зависимости емкости датчика в зависимости от изменения атмосферного давления;
- при измерении направления воздушного потока механическим датчиком основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота;
- при измерении скорости и направления воздушного потока ультразвуковым датчиком основан на зависимости времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей;
- при измерении количества и интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта и преобразовании полученного сигнала в данные о количестве и интенсивности атмосферных осадков;
- при измерении МОД основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД;
- при измерении ВНГО основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код.
Перечень датчиков станции Перископ представлен в таблице 1.
Таблица 1 - Перечень датчиков станции Перископ
|
Канал измерений |
Датчик |
|
температуры воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
|
относительной влажности воздуха |
ДМ-315; ДМ-ДТВ-315, ДМ-АД-315 |
|
скорости воздушного потока |
ДМ-315, ДМ-СНВ-315, ДМ-АН-М-319 |
|
направления воздушного потока |
ДМ-315, ДМ-СНВ-315, ДМ-Р-М-319, ДМ-АР-К-319 |
|
атмосферного давления |
ДМ-315, ДМ-ДТВ-315, ДМ-АД-315 |
|
МОД |
ДМ-ДВ-316 |
|
ВНГО |
ДМ-ВО-Л-320 (ДОЛ-2) |
|
количества и интенсивности атмосферных осадков |
ДМ-315 |
Общая схема станции Перископ представлена на рисунке 1.
Нанесение знака поверки на станции Перископ не предусмотрено. Заводской номер, в виде буквенно-цифрового обозначения, состоящий из трех букв русского алфавита и девяти арабских цифр, в котором первые шесть цифр обозначают год, месяц выпуска и номер партии, оставшиеся три знака, пишутся через дефис и обозначают порядковый номер изделия в партии, наносится на корпус репитера в виде маркировочной таблички методом лазерной печати. Место нанесения заводского номера и знака утверждения типа на станции Перископ представлено на рисунке 2.
Пломбировка не предусмотрена.
ДМ-ДВ-316
ДМ-АР-К-319
от ББП-114-24 или от БП-103
ДМ-АН-М-319
f 422
ДМ-315 ДМ-ДТВ-315 ДМ-СНВ-315 ДМ-АД-315 ДМ-ТВ-315
RS-422
*- =24 В
= 24 В
цифровой
$
Гирокомпас цифровой
от ББП-114-24 или от БП-103
ОТ ППН-108
ДМ-ВО-Л-320 (ДОЛ-2)
Гирокомпас аналоговый
Лаг аналоговый
1
= 24 В
= 24 В = 24 В
ДМ-315 ДМ-ДТВ-315 ДМ-СНВ-315 ДМ-АД-315 ДМ-ТВ-315
от ББП-114-24 или от БП-103
от ББП-114-24 или от БП-103
Данные
-24 В
_L_
= 24 В
Варианты подключения питания к системе
МДУ-102
...24 В ч БП-103 ф -220 В. 50 (60) Гц =24 В •« 1 ББП-114-241« - 220 В, 50 (60) Гц
= 12 В <•--- ППН-108 • =24 В
= 24 В *------------------= 24 В
Внешнее средство отображения
Данные NMEA ___

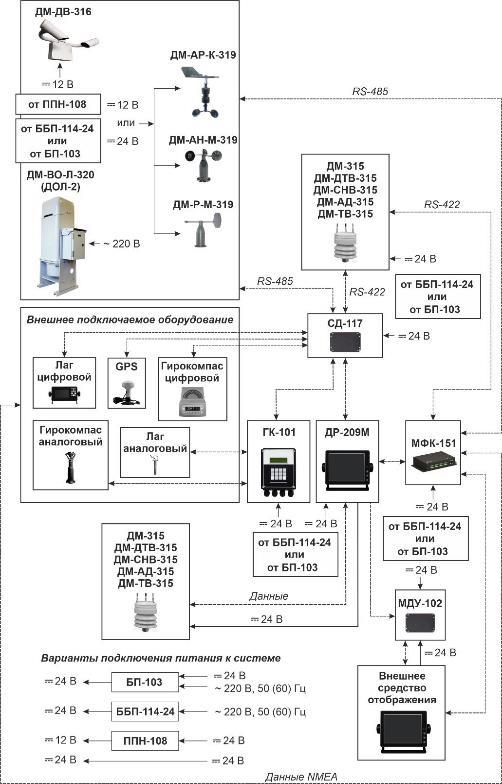

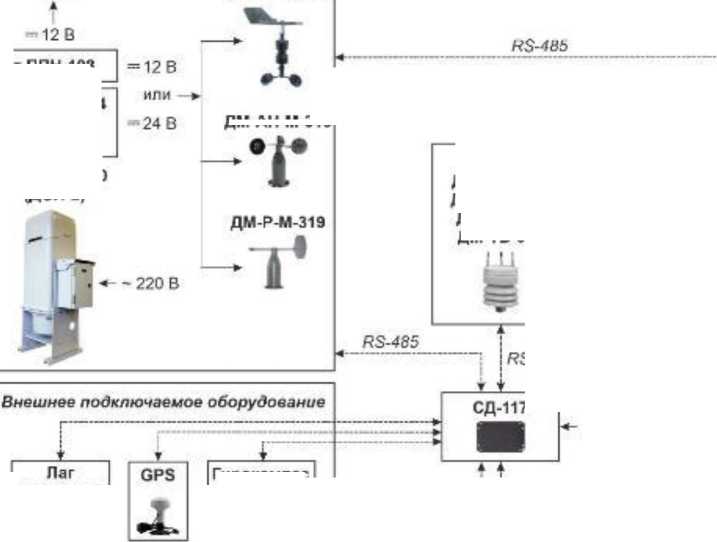

Рисунок 1 - Общая схема станции Перископ

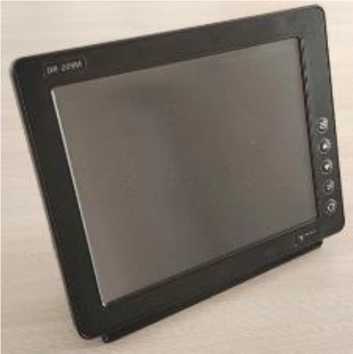

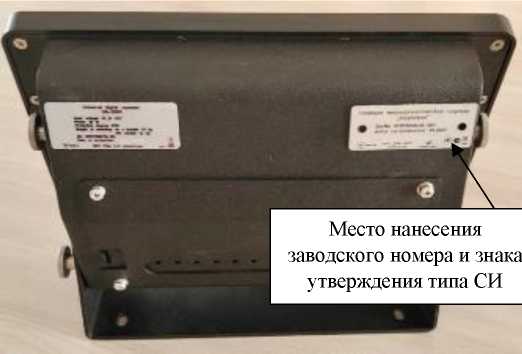

Рисунок 2 - Общий вид репитера с указанием места нанесения заводского номера и знака утверждения типа СИ
Программное обеспечение
Станции Перископ имеют встроенное программное обеспечение (ПО) «Periscope», которое обеспечивает сбор, обработку, прием, передачу данных от датчиков, отображение, архивирование результатов измерений, проверку состояния и настройку.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО станций Перископ от непреднамеренных и преднамеренных изменений «средний» согласно Рекомендации Р 50.2.077-2014.
аблица 2 - Идентификационные данные (признаки)
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Periscope |
|
Номер версии (идентификационный номер) ПО |
1.4.x1) |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
ДМ-315, ДМ-ДТВ-315, ДМ-АД-315 |
Диапазон измерений атмосферного давления, гПа |
от 300 до 1200 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа: - при температуре от -52 °С до 0 °С включ. - при температуре св. 0 °С до +40 °С включ.; - при температуре св. +40 °С до +60 °С |
±1,0 ±0,3 ±1,0 |
Продолжение таблицы 3
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
Диапазон измерений температуры воздуха, °С |
от -52 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: - в диапазоне от -52 °С до -40 °С включ.; - в диапазоне св. -40 °С до +60 °С |
±0,3 ±0,2 | ||
|
ИК относительной влажности воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % |
±2 ±3 | ||
|
ИК МОД |
ДМ-ДВ-316 |
Диапазон измерений МОД, м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне измерений от 10 до 600 м включ.; - в диапазоне измерений св. 600 до 10000 м |
±8 ±10 | ||
|
ИК ВНГО |
ДМ-ВО-Л-320 |
Диапазон измерений ВНГО, м |
от 10 до 7500 |
|
Пределы допускаемой погрешности измерений ВНГО: - абсолютной, в диапазоне от 10 до 100 м включ., м - относительной, в диапазоне св. 100 до 7500 м, % |
±5 ±2 | ||
|
ИК скорости и направления воздушного потока |
ДМ-315, ДМ-СНВ-315 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,3 до 5,0 м/с включ.; - в диапазоне св. 5,0 до 60,0 м/с |
±0,3 ±(0,3+0,02-V1)) | ||
|
ДМ-АН-М-319 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03-V1)) | ||
|
ДМ-АР-К-319 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03-V1)) | ||
|
ДМ-315, ДМ-СНВ-315 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
Продолжение таблицы 3
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК скорости и направления воздушного потока |
ДМ-Р-М-319, ДМ-АР-К-319 |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ИК количества атмосферных осадков |
ДМ-315 |
Диапазон измерений количества атмосферных осадков, мм |
от 0,2 до 999 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,05^X2)) | ||
|
ИК интенсивности атмосферных осадков |
ДМ-315 |
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0,2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
±(0,2+0,05^3)) | ||
|
1) Измеренное значение скорости воздушного потока, м/с. 2) Измеренное значение количества атмосферных осадков, мм. 3) Измеренное значение интенсивности осадков, мм/ч. | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Параметры питания при использовании БП-103: - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц |
от 18 до 31 от 198 до 242 от 50 до 60 | |||
|
Параметры питания при использовании ББП-114-24: - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц |
28,4 от 198 до 242 от 50 до 60 | |||
|
Параметры питания при использовании ППН-108: - напряжение постоянного тока, В - напряжение постоянного тока для питания составных частей, В |
от 18 до 31 от 11 до 16 | |||
|
Максимальная потребляемая мощность, Вт, не более |
1450 | |||
|
Наименование характеристики |
Значение | |||
|
Интерфейсы связи |
RS-422, RS-485 | |||
|
Габаритные размеры составных частей, мм, не более: |
длина, мм |
ширина, мм |
высота, мм |
диаметр, мм |
|
Универсальный цифровой репитер ДР-209М |
208,0 |
160,0 |
67,6 |
_ |
|
Многофункциональный конвертер NMEA МФК-151 |
157,5 |
94,0 |
30,5 |
_ |
|
Гироконвертор ГК-101 |
199,4 |
134,2 |
67,3 |
_ |
|
Сумматор сообщений NMEA, тип СД-117 |
194,0 |
119,0 |
32,0 |
_ |
|
Усилитель-размножитель сигнала NMEA МДУ-102 |
194,0 |
119,0 |
32,0 |
_ |
|
Преобразователь постоянного напряжения: - исполнение ППН-108-24/12-50W; - исполнение ППН-108-24/12-150W |
276,6 |
169,0 |
63,8 |
_ |
|
Блок питания БП-103 |
280,0 |
168,0 |
101,0 |
_ |
|
Блок бесперебойного питания ББП-11-24 |
412,5 |
295,0 |
215,6 |
_ |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||
|
Габаритные размеры составных частей, мм, не более: |
длина, мм |
ширина, мм |
высота, мм |
диаметр, мм |
|
Датчик метеорологический ДМ-315 |
_ |
_ |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-ДТВ-315 |
_ |
_ |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-СНВ-315 |
_ |
_ |
215,0 |
140,0 |
|
Датчик метеорологический ДМ-АД-315 |
_ |
_ |
215,0 |
140,0 |
|
Датчик метеорологический ДМ-ТВ-315 |
_ |
_ |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-ДВ-316 |
600,0 |
290,0 |
245,0 |
_ |
|
Датчик метеорологический ДМ-Р-М-319 |
_ |
_ |
200,0 |
225,0 |
|
Датчик метеорологический ДМ-АР-К-319 |
390,0* |
_ |
458,0*, 310,0** |
300,0** |
|
Датчик метеорологический ДМ-АН-М-319 |
_ |
_ |
176,0 |
220,0 |
|
Датчик метеорологический ДМ-ВО-Л-320 |
560,0 |
398,0 |
1084,0 |
_ |
|
* Г абаритные размеры указаны с учетом кронштейна. * * Габаритные размеры указаны для датчика без кронштейна. | ||||
|
Масса составных частей, кг, не более: | ||||
|
Универсальный цифровой репитер ДР-209М: - пультовый - на кронштейне |
1,60 1,90 | |||
|
Многофункциональный конвертер NMEA МФК-151 |
0,65 | |||
|
Гироконвертор ГК-101 |
1,20 | |||
|
Сумматор сообщений NMEA, тип СД-117 |
0,63 | |||
|
Усилитель-размножитель сигнала NMEA МДУ-102 |
0,65 | |||
|
Преобразователь постоянного напряжения: - исполнение nnH-108-24/12-50W; - исполнение nnH-108-24/12-150W |
2,20 2,30 | |||
|
Блок питания БП-103 |
4,40 | |||
|
Блок бесперебойного питания ББП-114-24 |
21,70 | |||
|
Датчик метеорологический ДМ-315 |
1,60 | |||
|
Датчик метеорологический ДМ-ДТВ-315 |
1,40 | |||
|
Датчик метеорологический ДМ-СНВ-315 |
1,20 | |||
|
Датчик метеорологический ДМ-АД-315 |
1,00 | |||
|
Датчик метеорологический ДМ-ТВ-315 |
1,40 | |||
|
Датчик метеорологический ДМ-ДВ-316 |
10,00 | |||
|
Датчик метеорологический ДМ-Р-М-319 |
0,41 | |||
|
Датчик метеорологический ДМ-АР-К-319 |
0,70* | |||
|
Датчик метеорологический ДМ-АН-М-319 |
0,24 | |||
|
Датчик метеорологический ДМ-ВО-Л-320 |
49,00 | |||
|
* Масса указана с учетом кронштейна. | ||||
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура воздуха, °С | |
|
Универсальный цифровой репитер ДР-209М; |
от -15 до +55 |
|
Многофункциональный конвертер NMEA МФК-151; | |
|
Г ироконвертор ГК-101; | |
|
Сумматор сообщений NMEA, тип СД-117; | |
|
Усилитель-размножитель сигнала NMEA МДУ-102; | |
|
Преобразователь постоянного напряжения: - исполнение nnH-108-24/12-50W; - исполнение nnH-108-24/12-150W; | |
|
Блок питания БП-103; | |
|
Блок бесперебойного питания ББП-11-24; | |
|
Датчик метеорологический ДМ-315; |
от -52 до +60 |
|
Датчик метеорологический ДМ-ДТВ-315; | |
|
Датчик метеорологический ДМ-СНВ-315; | |
|
Датчик метеорологический ДМ-АД-315; | |
|
Датчик метеорологический ДМ-ТВ-315; | |
|
Датчик метеорологический ДМ-ДВ-316; |
от -40 до +60 |
|
Датчик метеорологический ДМ-Р-М-319; | |
|
Датчик метеорологический ДМ-АР-К-319; | |
|
Датчик метеорологический ДМ-АН-М-319; |
от -30 до +60 |
|
Датчик метеорологический ДМ-ВО-Л-320 |
от -50 до +50 |
|
- относительная влажность воздуха, % |
до 98 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа

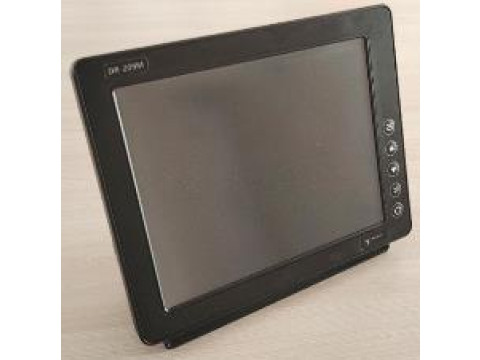

наносится на корпус репитера методом лазерной печати на маркировочной табличке и титульный лист руководства по эксплуатации ЦИУЛ.416531.103 РЭ и формуляра ЦИУЛ.416531.103 ФО типографским способом.
Комплектность
Таблица 6 - Комплектность станции Перископ
|
Наименование |
Обозначение |
Количество |
|
Станция метеорологическая судовая |
Перископ |
1 шт. |
|
Руководство по эксплуатации |
ЦИУЛ.416531.103 РЭ |
1 экз. |
|
Техническое описание |
ЦИУЛ.416531.103 Д1 |
1 экз. |
|
Формуляр |
ЦИУЛ.416531.103 ФО |
1 экз. |
|
*Количество и состав измерительных каналов конкретной станции Перископ указываются в формуляре | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа изделия» Руководства по эксплуатации ЦИУЛ.416531.103 РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта № 1556 от 07.08.2023 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
ЦИУЛ.416531.103 ТУ «Станция метеорологическая судовая Перископ. Технические условия»
Смотрите также
