Системы автоматизированные измерительные Ц16-ЖУВТ
| Номер в ГРСИ РФ: | 96641-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Системы автоматизированные измерительные Ц16-ЖУВТ (далее - системы) предназначены для измерений и воспроизведений силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96641-25 | ||||||
| Действует | по 13.10.2030 | ||||||
| Наименование | Системы автоматизированные измерительные | ||||||
| Модель | Ц16-ЖУВТ | ||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 09ecfa2f-2757-5a70-8824-55c1e84d99cc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0012-2025 МП Государственная система обеспечения единства измерений. Системы автоматизированные измерительные Ц16-ЖУВТ. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96641-25: Описание типа
2025-96641-25.pdf
|
Скачать | 182.6 КБ | |
|
96641-25: Методика поверки
РВНЕ.0012-2025 МП
2025-mp96641-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные Ц16-ЖУВТ (далее - системы) предназначены для измерений и воспроизведений силы постоянного тока.
Описание
Принцип действия систем основан на цифро-аналоговом и аналого-цифровом преобразовании сигналов силы постоянного тока. Системы обеспечивают опрос состояния дискретных датчиков по 101 каналу, формирование 46 исполнительных команд с максимальной постоянной коммутируемой на модуль силой постоянного тока, не превышающей 24 А, проверку работоспособности входных/выходных линий, модулей и мезонинов, входящих в состав систем.
Системы выполнены на базе унифицированных устройств открытых стандартов PXIe, LXI и стандартных технических устройств для обеспечения возможности построения автоматизированных комплексов по принципу открытых магистрально-модульных систем по технологии plug&play.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ005, в которой установлены электронные блоки БЭ006 и БЭ007, образованные функциональными модулями (мезонинами) и объединенные коммутационной панелью КП-ЖУВТ, предназначенной для реализации безопасного подключения объекта контроля к функциональным модулям из состава систем. В электронном блоке БЭ006, реализованы каналы измерений силы постоянного тока посредством измерителей мгновенных значений силы тока МТД48С-РХ1е (в количестве 7 штук по 48 каналов), установленных в базовый блок (крейт) стандарта РХЬ. Также в состав электронного блока БЭ006 входят модули МДС32-РХ1е и ФСКЭ-PXIe. В электронном блоке БЭ007 реализованы каналы воспроизведений силы постоянного тока посредством источников постоянного тока МОТ6П-01 (в количестве 3 штук по 6 каналов), установленных в базовый блок (крейт) стандарта LXIe. Коммутация между функциональными узлами электронных блоков БЭ006 и БЭ007 осуществляется при помощи Ethernet.
Заводской номер наносится на маркировочную табличку, расположенную на стойке СЭ005, методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения заводского номера указан на рисунке 1. Место нанесения заводского номера может отличаться от указанного и ограничивается корпусом стойки СЭ005. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Место нанесения

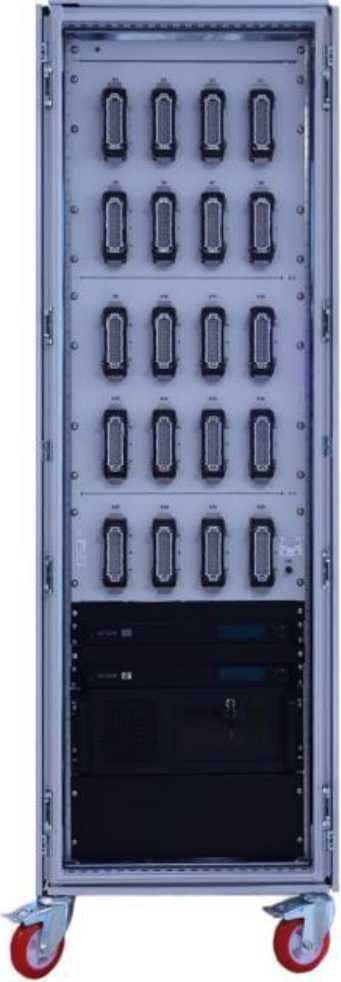

Рисунок 1 - Общий вид систем с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Рисунок 2 - Общий вид маркировочной таблички систем
Программное обеспечение
Программное обеспечение (далее - ПО) систем устанавливается на компьютер из состава системы с операционной системой (далее также - ОС) Astra Linux и выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части ПО.
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014
И дентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
povCalc.so |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
d8349cb9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведений силы постоянного тока |
18 |
|
Диапазон воспроизведений силы постоянного тока при отсутствии нагрузки, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока при отсутствии нагрузки, мкА |
± 5 |
|
Количество каналов измерений мгновенных значений силы постоянного тока |
336 |
|
Диапазон измерений мгновенных значений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой относительной погрешности измерений мгновенных значений силы постоянного тока (при периоде дискретизации 416 мкс), % |
± [0,06 + 0,03^(^м - 1)] *х |
|
Наименование характеристики |
Значение |
|
Пр и м е ч а н и е: /м - верхняя граница диапазона измерений; 1х - измеренное значение физической величины. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±1 |
|
Потребляемая мощность, кВт, не более |
4 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
2070х640х1050 |
|
Масса, кг, не более |
400 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84,0 до 106,7 |
'аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на стойке СЭ005.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная САИ Ц16-ЖУВТ |
ГВТУ.411713.008 |
1 шт. |
|
Комплект программного обеспечения |
ГВТУ.87096-01 |
1 шт. |
|
Комплект ЗИП одиночный |
ГВТУ.305656.010 |
1 шт. |
|
Руководство по эксплуатации |
ГВТУ.411713.008 РЭ |
1 экз. |
|
Руководство оператора |
ФТКС.52126-01 34 01 |
1 экз. |
|
Формуляр |
ГВТУ.411713.008 ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ГВТУ.411713.008РЭ «Системы автоматизированные измерительные Ц16-ЖУВТ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
ГВТУ.411713.008ТУ «Системы автоматизированные измерительные Ц16-ЖУВТ. Технические условия»
