Модули питания МП10В5А
| Номер в ГРСИ РФ: | 96698-25 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Модули питания МП10В5А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96698-25 | ||||||
| Действует | по 21.10.2030 | ||||||
| Наименование | Модули питания | ||||||
| Модель | МП10В5А | ||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eef7ec6c-eeb2-53e1-f81e-ebe590bd3fc3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО Фирма "ИНФОРМТЕСТ", РОССИЯ, 124482, г. Москва, г. Зеленоград, пр-д Савелкинский, д. 4, эт. 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
МП-231-2023 Государственная система обеспечения единства измерений. Модули питания МП10В5А. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96698-25: Описание типа
2025-96698-25.pdf
|
Скачать | 157.6 КБ | |
|
96698-25: Методика поверки
МП-231-2023
2025-mp96698-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Модули питания МП10В5А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.
Описание
Модули питания МП10В5А устанавливаются в блок базовый МСП 1600А образуя собой модульный программируемый источник питания серии МСП 1600А, к которым осуществляется подключение нагрузки.
Принцип действия модулей основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжения, воспроизведения и измерение задаваемых пользователем значений напряжения и силы постоянного тока на выходе. При установке в блок базовый МСП 1600А модулей питания одного типа возможна работа при последовательном и параллельном соединении модулей питания. В блок базовый МСП 1600А может быть установлено от одного до четырех модулей питания.
Общий вид МСП 1600А с установленными модулями питания представлен на рисунке 1.
Общий вид модулей питания с указанием места нанесения заводского номера представлен на рисунках 2 и 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Заводской номер наносится на маркировочную табличку, расположенную на модуле, методом лазерной гравировки на шильдике в виде цифрового кода.
Нанесение знака поверки на модули в обязательном порядке не предусмотрено.

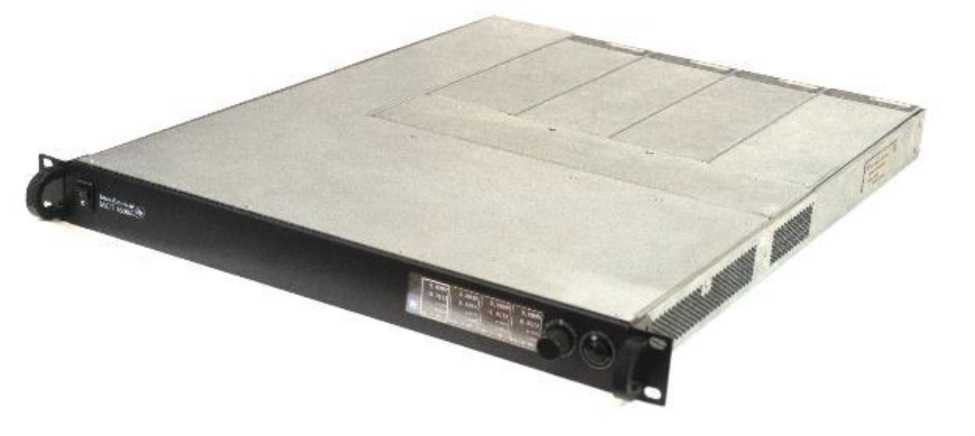

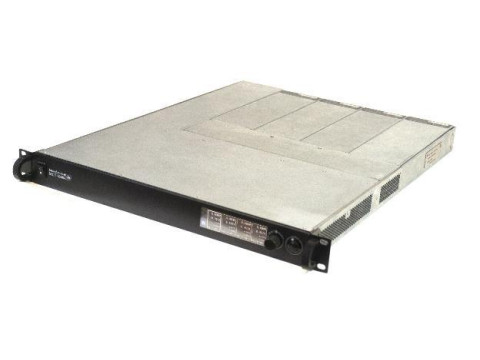

Рисунок 1 - Общий вид источника питания программируемого модульного серии МСП 1600А

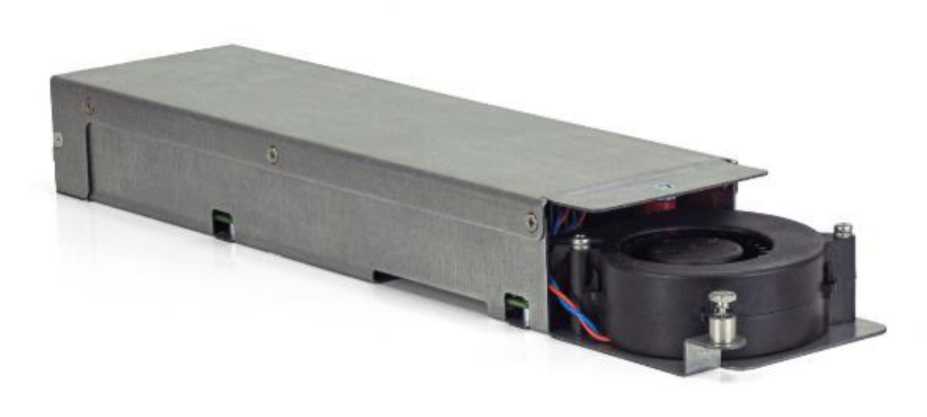

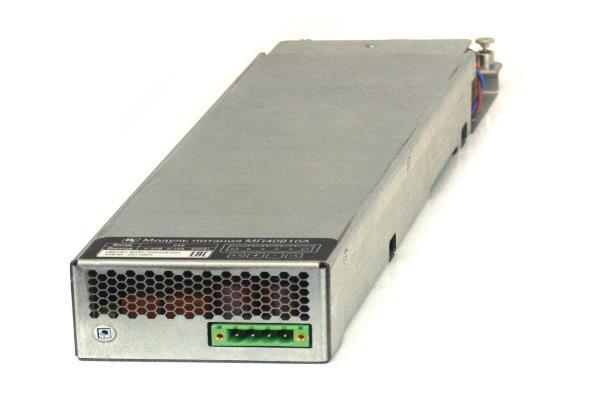

Рисунок 2 - Общий вид модуля питания
Заводской номер
Место пломбировки

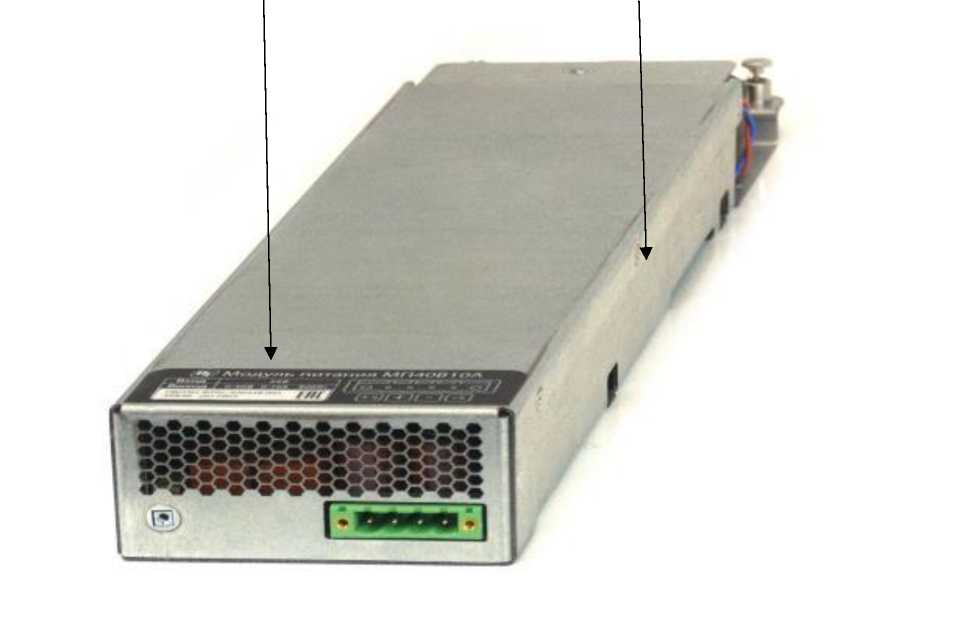

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Модули питания работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unmsp_math.dll |
libunmsp_math.so |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
AFA7057D |
1C2C0DE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений и измерения напряжения постоянного тока, В |
от 0,025 до 10,000 |
|
Дискретность установки напряжения, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0005^ ивос+0,02+К •ДТ) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,0005^ иизм+0,02+К •ДТ) |
|
Диапазоны воспроизведения и измерения силы постоянного тока, А |
от 0,01 до 5,00 |
|
Дискретность установки силы тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,0015-/вос+0,03+К-ДТ) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
±(0,0015Лзм+0,03+ЮДТ) |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 100%, мВ, не более |
±16 |
|
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 10 до 90%, мА, не более |
±10 |
|
Уровень (СКЗ) пульсации и шумов напряжения, мВ, не более * |
4 |
|
Примечания: * Среднеквадратичное значение (СКЗ) уровня пульсаций выходного тока и напряжения измеряются в диапазоне частот от 0 до 300 кГц. ивос/1вос - воспроизводимое значение напряжения/силы постоянного тока на выходе. иизм/1изм - измеренное модулем питания значение напряжения/силы постоянного тока на выходе. K - температурный коэффициент. К = 0,0001 иуст + 0,001. ДТ - отклонение температуры окружающей среды от значения плюс 18 °С (для интервала рабочих температур от плюс 10 °С до плюс 18 °С) или от значения плюс 22 °С (для интервала рабочих температур от плюс 22 °С до плюс 35 °С); ДТ = 0 в интервале температур (20±2) °С. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
220±22 |
|
Частота сети питания, Гц |
50±3 |
|
Потребляемая мощность, Вт, не более: |
400 |
|
Максимальная потребляемая мощность, Вт, не более: |
475 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
359,0 х 82,5 х 42,5 |
|
Масса, кг, не более: |
2 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +10 до +35 до 80 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Модули питания |
МП10В5А |
* |
|
Блок базовый |
МСП 1600А |
* |
|
Руководство по эксплуатации |
ФТКС.436438.004РЭ |
1 |
|
Паспорт |
ФТКС.436438.004ПС |
1 |
|
Примечание: * - Зависит от поставки | ||
Сведения о методах измерений
приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования;
Приказ Росстандарта № 1520 от 28.07.2023 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта № 2091 от 01.10.2018 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А;
ФТКС.436434.001ТУ Модуль питания МП10В5А. Технические условия.
