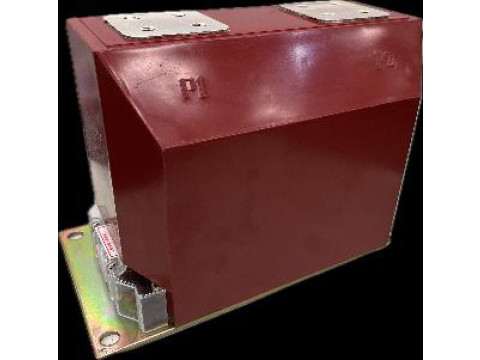

Трансформаторы тока LZZBJ9-10C2G3
| Номер в ГРСИ РФ: | 96703-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока LZZBJ9-10C2G3 (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96703-25 | ||||||
| Действует | по 21.10.2030 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | LZZBJ9-10C2G3 | ||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c1858f15-0f87-1baa-9418-3ed4d5e2a3d6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, No.29 Haiwan Road, Pulandian District, Dalian City, Liaoning
Поверка
| Методика поверки / информация о поверке |
РТ-МП-726-201/1.1-2025 Государственная система обеспечения единства измерений. Трансформаторы тока LZZBJ9-10C2G3. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96703-25: Описание типа
2025-96703-25.pdf
|
Скачать | 162 КБ | |
|
96703-25: Методика поверки
РТ-МП-726-201/1.1-2025
2025-mp96703-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-10C2G3 (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с тремя вторичными обмотками, залитыми эпоксидной смолой. Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Выводы вторичных обмоток выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стороне. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стороне корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки или иным возможным способом.

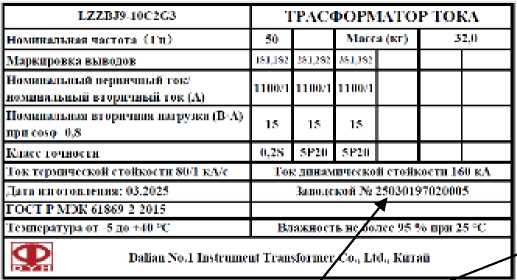

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
нанесения
заводского номера
Место пломбировки
Место

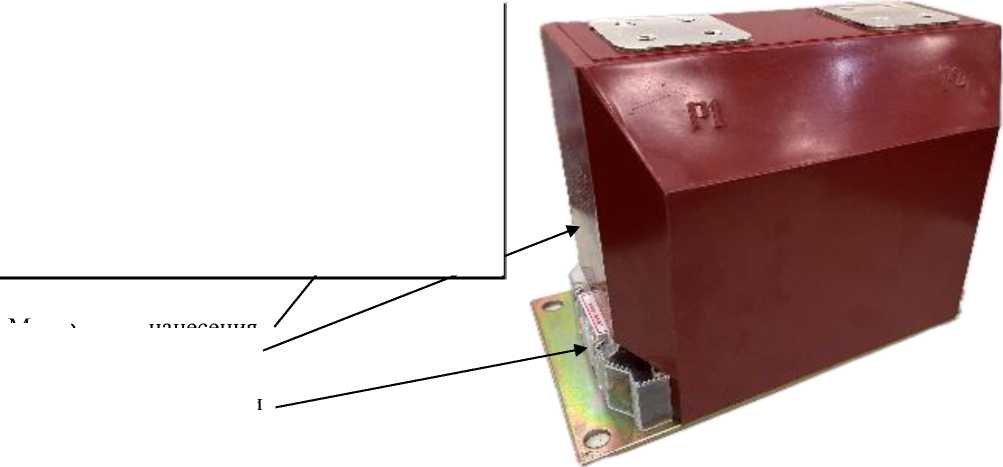

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
1100 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
15/15/15 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015 |
0,2S/5P/5P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
32 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300х200х240 |
|
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при температуре +25 оС, %, не более |
от -5 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LZZBJ9-10C2G3 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
