Ключи моментные предельные TORCOFIX
| Номер в ГРСИ РФ: | 96715-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Компания "GEDORE Werkzeugfabrik GmbH & Co. KG", Германия |
Ключи моментные предельные TORCOFIX (далее - ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96715-25 | |||||||||||||||||||||||||||
| Действует | по 27.10.2030 | |||||||||||||||||||||||||||
| Наименование | Ключи моментные предельные | |||||||||||||||||||||||||||
| Модель | TORCOFIX | |||||||||||||||||||||||||||
| Модификации |
TORCOFIX-Z мод. 4400-02 TORCOFIX-Z мод. 4405-05 TORCOFIX-Z мод. 4410-01 TORCOFIX-Z мод. 4420-01 TORCOFIX-Z мод. 4430-01 TORCOFIX-Z мод. 4440-01 TORCOFIX-Z мод. 4450-01 TORCOFIX-Z мод. 4475-01 TORCOFIX-Z мод. 4485-01 TORCOFIX-FS мод. TF-FS25 TORCOFIX-FS мод. TF-FS50 TORCOFIX-FS мод. TF-FS85 TORCOFIX-FS мод. TF-FS200 TORCOFIX-FS мод. 4150-25 TORCOFIX-FS мод. 4150-50 TORCOFIX-FS мод. 4150-85 TORCOFIX-FS мод. 4151-20 TORCOFIX-K мод. TF-K5 TORCOFIX-K мод. TF-K25 TORCOFIX-K мод. TF-K50 TORCOFIX-K мод. TF-K100 TORCOFIX-K мод. TF-K200 TORCOFIX-K мод. TF-K300 TORCOFIX-K мод. TF-K400 TORCOFIX-K мод. TF-K550 TORCOFIX-K мод. TF-K850 TORCOFIX-K мод. 4549-00 TORCOFIX-K мод. 4549-02 TORCOFIX-K мод. 4549-05 TORCOFIX-K мод. 4550-10 TORCOFIX-K мод. 4550-20 TORCOFIX-K мод. 4550-30 TORCOFIX-K мод. 4550-40 TORCOFIX-K мод. 4550-55 TORCOFIX-K мод. 4550-75 TORCOFIX-K мод. 4551-85 TORCOFIX-SE мод. TF-SE25 TORCOFIX-SE мод. TF-SE50 TORCOFIX-SE мод. TF-SE100 TORCOFIX-SE мод. TF-SE150 TORCOFIX-SE мод. TF-SE200 TORCOFIX-SE мод. TF-SE300 TORCOFIX-SE мод. TF-SE400 TORCOFIX-SE мод. 4101-02 TORCOFIX-SE мод. 4101-05 TORCOFIX-SE мод. 4100-01 TORCOFIX-SE мод. 4200-02 TORCOFIX-SE мод. 4201-01 TORCOFIX-SE мод. 4300-01 TORCOFIX-SE мод. 4301-01 TORCOFIX-Z мод. TF-Z25 TORCOFIX-Z мод. TF-Z50 TORCOFIX-Z мод. TF-Z100 TORCOFIX-Z мод. TF-Z200 TORCOFIX-Z мод. TF-Z300 TORCOFIX-Z мод. TF-Z400 TORCOFIX-Z мод. TF-Z550 TORCOFIX-Z мод. TF-Z850 TORCOFIX-Z мод. 4400-02 TORCOFIX-Z мод. 4405-05 TORCOFIX-Z мод. 4410-01 TORCOFIX-Z мод. 4420-0 TORCOFIX-Z мод. 4430-01 TORCOFIX-Z мод. 4440-01 TORCOFIX-Z мод. 4450-01 TORCOFIX-Z мод. 4475-01 TORCOFIX-Z мод. 4485-01 TORCOFIX-FS мод. TF-FS25 TORCOFIX-FS мод. TF-FS50 TORCOFIX-FS мод. TF-FS85 TORCOFIX-FS мод. TF-FS200 TORCOFIX-FS мод. 4150-25 TORCOFIX-FS мод. 4150-50 TORCOFIX-FS мод. 4150-85 TORCOFIX-FS мод. 4151-20 |
|||||||||||||||||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b6efb7a2-3bbe-9b96-f751-ab6443c61b95 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
GEDORE Werkzeugfabrik GmbH & Co. KG, ГЕРМАНИЯ, Remscheider Straße 149, D-42899 Remscheid
Поверка
| Методика поверки / информация о поверке |
МП КРТ-07-2024 Государственная система обеспечения единства измерений. Ключи моментные предельные TORCOFIX. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (94%) |
| Неуспешных поверок (СИ непригодно) | 1 (6 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96715-25: Описание типа
2025-96715-25.pdf
|
Скачать | 468.6 КБ | |
|
96715-25: Методика поверки
МП КРТ-07-2024
2025-mp96715-25.pdf
|
Скачать | 1014.7 КБ |
Описание типа
Назначение
Ключи моментные предельные TORCOFIX (далее - ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из трубчатого корпуса, рукоятки, фиксатора, предельного механизма, шкалы с указателем значений крутящего момента силы (кроме исполнения TORCOFIX FS). Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.

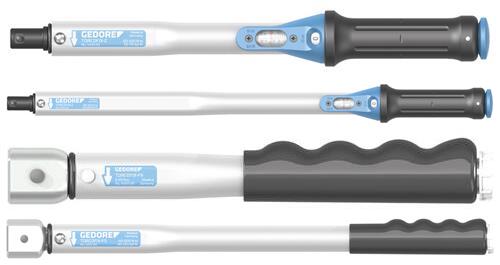

Ключи выпускаются в четырёх исполнениях: TORCOFIX-K, TORCOFIX-Z, TORCOFIX-SE, TORCOFIX-FS.
Ключи TORCOFIX-К (рисунки 1, 2) выполнены с несъёмной головкой со встроенной трещоткой для затяжки по и против часовой стрелки со съёмным присоединительным (приводным) квадратом и выпускаются в девятнадцати модификациях.
Ключи TORCOFIX-SE (рисунки 3, 4) выполнены с внутренним прямоугольным присоединительным гнездом со встроенным фиксатором в виде штифта для установки сменных инструментальных насадок или съёмной головки с трещоткой и выпускаются в четырнадцати модификациях.
Ключи TORCOFIX-Z (рисунок 5) выполнены с внешним цилиндрическим присоединительным хвостовиком со встроенным штифтовым фиксатором для установки сменных инструментальных насадок или съёмной головки с трещоткой и выпускаются в семнадцати модификациях.
Ключи TORCOFIX-FS (рисунок 6) выполнен с внутренним прямоугольным присоединительным гнездом со встроенным фиксатором в виде штифта для установки сменных инструментальных насадок или съёмной головки с трещоткой. Особенность ключей TORCOFIX-FS состоит в отсутствии шкалы с указателем значений крутящего момента силы. Ключи воспроизводят только то значение крутящего момента силы, которое было установлено на нём предварительно. Данное исполнение выпускается в восьми модификациях.
Ключи отличаются диапазоном воспроизведения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, наличием трещотки с присоединительным квадратом и формой присоединительного гнезда.
Идентификация ключей осуществляется методом визуального осмотра информационной таблички, нанесённой методом трафаретной печати или в виде наклейки, расположенной на корпусе ключа.
Для модификаций TF-K5, TF-K25, TF-K50, TF-K100, TF-K200, TF-K300, TF-K400, TF-K550, TF-K850, TF-SE25, TF-SE50, TF-SE100, TF-SE150, TF-SE200, TF-SE300, TF-SE400, TF-Z25, TF-Z50, TF-Z100, TF-Z200, TF-Z300, TF-Z400, TF-Z550, TF-Z850, TF-FS25, TF-FS50, TF-FS85, TF-FS200 типографским методом в обязательном порядке на табличку наносится диапазон воспроизведения крутящего момента силы, модификация и направление срабатывания ключа.
Для модификаций 4549-00, 4549-02, 4549-05, 4550-10, 4550-20, 4550-30, 4550-40,
4550-55, 4550-75, 4551-85, 4101-02, 4101-05, 4100-01, 4200-02, 4201-01, 4300-01, 4301-01,
4400-02, 4405-05, 4410-01, 4420-01, 4430-01, 4440-01, 4450-01, 4475-01, 4485-01, 4150-25,
4150-50, 4150-85, 4151-20 типографским методом в обязательном порядке на табличку наносится исполнение, модификация, диапазон воспроизведения крутящего момента силы и направление срабатывания ключа.
Цветовое исполнение типовых информационных табличек может меняться по решению изготовителя. Общий вид типовых информационных табличек приведён на рисунке 7.
Заводской номер, состоящий из буквы латинского алфавита и шести арабских цифр, либо из восьми арабских цифр наносится на трубчатый корпус ключа методом ударно-точечного клеймения.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Пломбирование ключей не предусмотрено.
Нанесение знака поверки на ключи не предусмотрено.

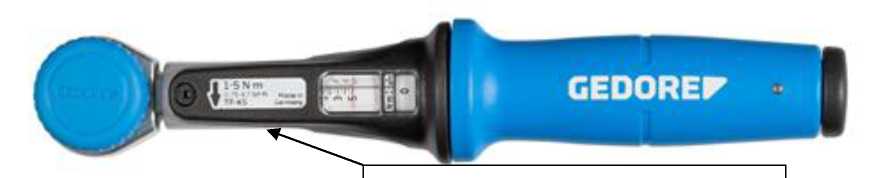

Место нанесения заводского номера

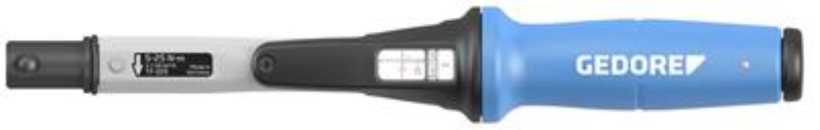

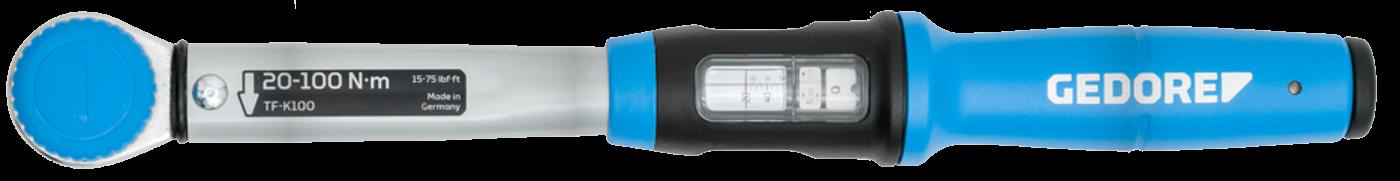

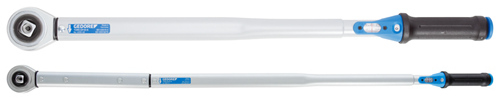

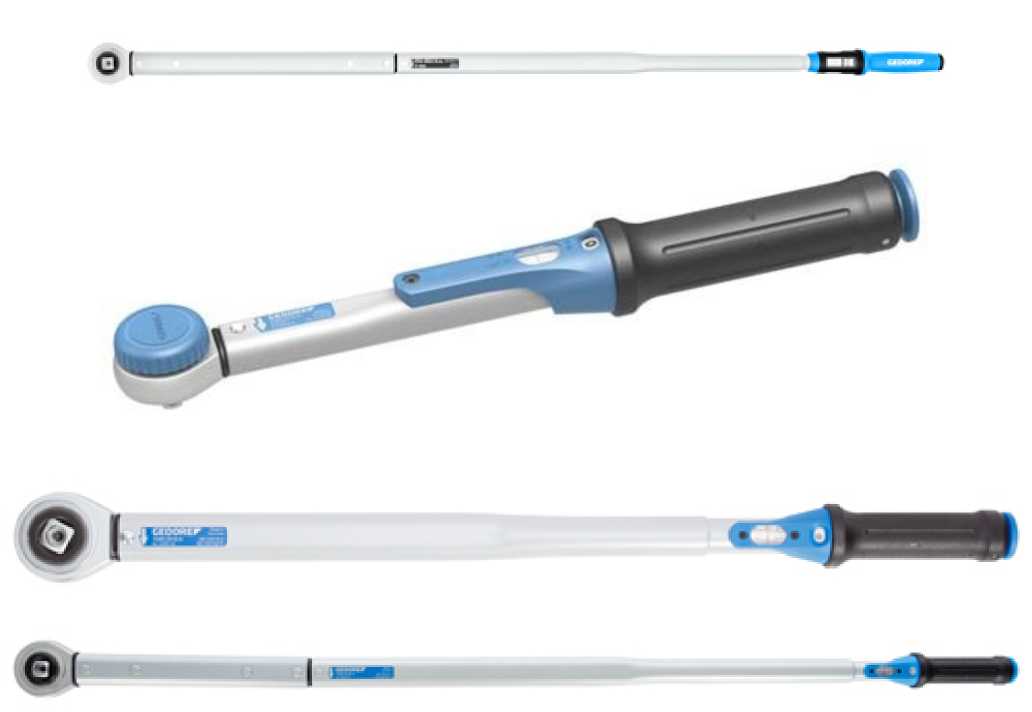

Рисунок 1 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-K

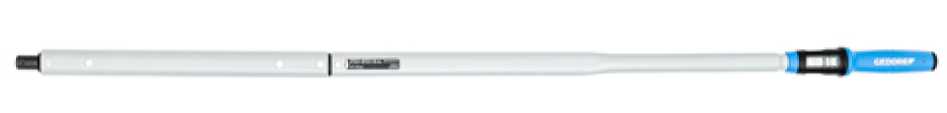

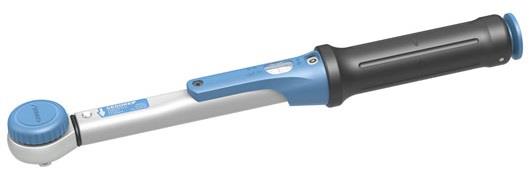

Рисунок 2 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-K

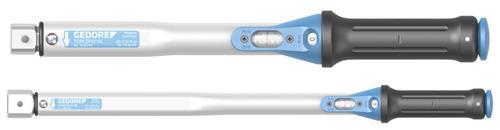

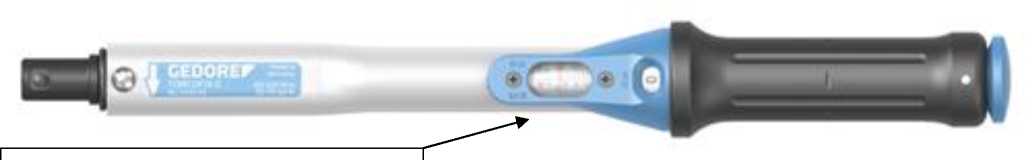

Рисунок 3 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-SE

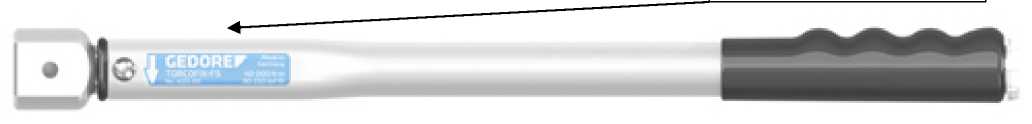

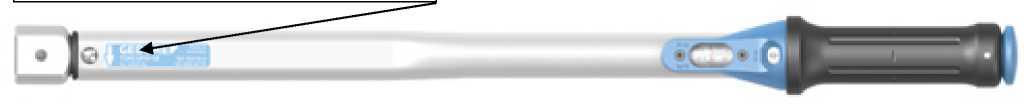

Место нанесения заводского номера

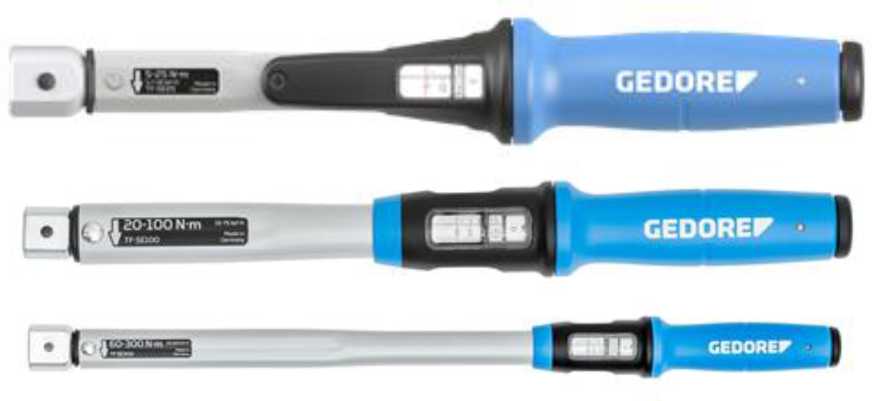

Рисунок 4 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-SE
Место нанесения заводского номера

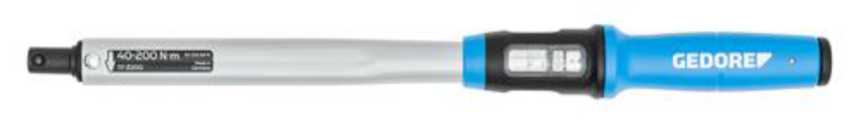

Рисунок 5 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-Z

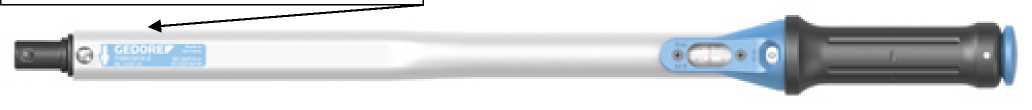

Место нанесения заводского номера

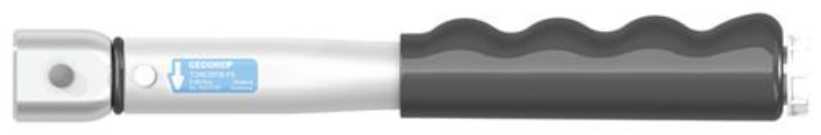

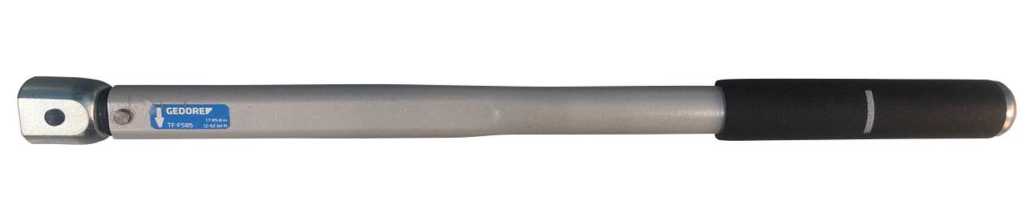

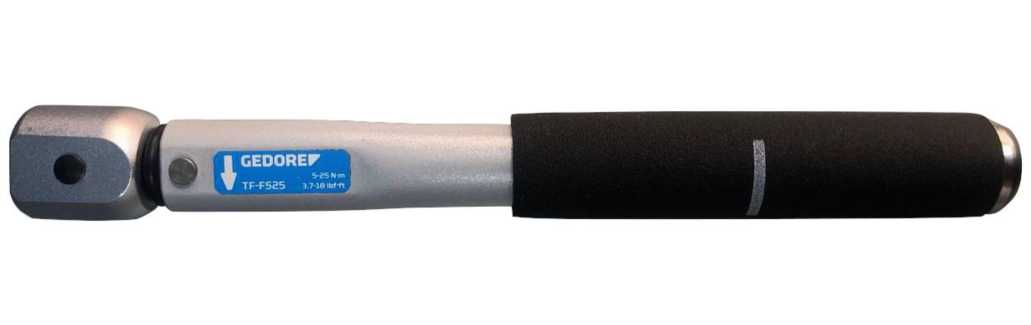

Рисунок 6 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-FS

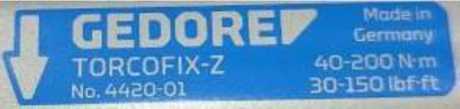

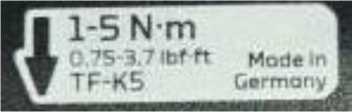

Рисунок 7 - Общий вид типовых информационных табличек
Метрологические и технические характеристики средства измерений
Таблица 1 - Метрологические характеристики
|
Исполнение |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
TORCOFIX-K |
TF-K5 |
от 1 до 5 |
0,05 |
±3 |
|
TF-K25 |
от 5 до 25 |
0,1 | ||
|
TF-K50 |
от 10 до 50 |
0,25 | ||
|
TF-K100 |
от 20 до 100 |
0,5 | ||
|
TF-K200 |
от 40 до 200 |
1,0 | ||
|
TF-K300 |
от 60 до 300 |
1,0 | ||
|
TF-K400 |
от 80 до 400 |
1,0 | ||
|
TF-K550 |
от 110 до 550 |
1,0 | ||
|
TF-K850 |
от 250 до 850 |
1,0 | ||
|
4549-00 |
от 1 до 5 |
0,025 | ||
|
4549-02 |
от 5 до 25 |
0,1 | ||
|
4549-05 |
от 10 до 50 |
0,25 | ||
|
4550-10 |
от 20 до 100 |
0,5 | ||
|
4550-20 |
от 40 до 200 |
1,0 | ||
|
4550-30 |
от 60 до 300 |
1,0 | ||
|
4550-40 |
от 80 до 400 |
1,0 | ||
|
4550-55 |
от 110 до 550 |
1,0 | ||
|
4550-75 |
от 150 до 750 |
1,0 | ||
|
4551-85 |
от 250 до 850 |
1,0 | ||
|
TORCOFIX-SE |
TF-SE25 |
от 5 до 25 |
0,1 | |
|
TF-SE50 |
от 10 до 50 |
0,25 | ||
|
TF-SE100 |
от 20 до 100 |
0,5 | ||
|
TF-SE150 |
от 30 до 150 |
1,0 | ||
|
TF-SE200 |
от 40 до 200 |
1,0 | ||
|
TF-SE300 |
от 60 до 300 |
1,0 | ||
|
TF-SE400 |
от 80 до 400 |
1,0 | ||
|
4101-02 |
от 5 до 25 |
0,1 | ||
|
4101-05 |
от 10 до 50 |
0,25 | ||
|
4100-01 |
от 20 до 100 |
0,5 | ||
|
4200-02 |
от 30 до 150 |
1,0 | ||
|
4201-01 |
от 40 до 200 |
1,0 | ||
|
4300-01 |
от 60 до 300 |
1,0 | ||
|
4301-01 |
от 80 до 400 |
1,0 | ||
|
TORCOFIX-Z |
TF-Z25 |
от 5 до 25 |
0,1 | |
|
TF-Z50 |
от 10 до 50 |
0,25 | ||
|
TF-Z100 |
от 20 до 100 |
0,5 | ||
|
TF-Z200 |
от 40 до 200 |
1,0 | ||
|
TF-Z300 |
от 60 до 300 |
1,0 | ||
|
TF-Z400 |
от 80 до 400 |
1,0 | ||
|
TF-Z550 |
от 110 до 550 |
1,0 | ||
|
TF-Z850 |
от 250 до 850 |
1,0 |
Продолжение таблицы 1
|
Исполнение |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н'м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
TORCOFIX-Z |
4400-02 |
от 5 до 25 |
0,1 |
±3 |
|
4405-05 |
от 10 до 50 |
0,25 | ||
|
4410-01 |
от 20 до 100 |
0,5 | ||
|
4420-01 |
от 40 до 200 |
1,0 | ||
|
4430-01 |
от 60 до 300 |
1,0 | ||
|
4440-01 |
от 80 до 400 |
1,0 | ||
|
4450-01 |
от 110 до 550 |
1,0 | ||
|
4475-01 |
от 150 до 750 |
1,0 | ||
|
4485-01 |
от 250 до 850 |
1,0 | ||
|
TORCOFIX-FS |
TF-FS25 |
от 5 до 25 |
_ | |
|
TF-FS50 |
от 10 до 50 |
_ | ||
|
TF-FS85 |
от 17 до 85 |
_ | ||
|
TF-FS200 |
от 40 до 200 |
_ | ||
|
4150-25 |
от 5 до 25 |
_ | ||
|
4150-50 |
от 10 до 50 |
_ | ||
|
4150-85 |
от 17 до 85 |
_ | ||
|
4151-20 |
от 40 до 200 |
_ |
Таблица 2 - Основные технические характеристики
|
Исполнение |
Модификация |
Длина, м, не более |
Вес, кг, не более |
Размер присоединительного элемента, мм |
Тип присоединительного элемента |
|
TORCOFIX-K |
TF-K5 |
0,223 |
0,33 |
6,3х6,3 |
Приводной квадрат с фиксатором |
|
TF-K25 |
0,273 |
0,38 | |||
|
TF-K50 |
0,303 |
0,42 |
10,0x10,0 | ||
|
TF-K100 |
0,403 |
0,97 |
12,5x12,5 | ||
|
TF-K200 |
0,494 |
1,18 | |||
|
TF-K300 |
0,586 |
1,37 | |||
|
TF-K400 |
0,693 |
1,93 |
20x20 | ||
|
TF-K550 |
0,966 |
3,60 | |||
|
TF-K850 |
1,389 |
4,80 | |||
|
4549-00 |
0,224 |
0,43 |
6,3x6,3 | ||
|
4549-02 |
0,285 |
0,68 | |||
|
4549-05 |
0,335 |
0,55 |
10,0x10,0 | ||
|
4550-10 |
0,395 |
1,34 |
12,5x12,5 | ||
|
4550-20 |
0,486 |
1,34 | |||
|
4550-30 |
0,578 |
1,50 | |||
|
4550-40 |
0,684 |
1,99 |
20,0x20,0 | ||
|
4550-55 |
0,958 |
4,22 | |||
|
4550-75 |
1,233 |
5,40 | |||
|
4551-85 |
1,380 |
5,40 |
Продолжение таблицы 2
|
Исполнение |
Модификация |
Длина, м, не более |
Вес, кг, не более |
Размер присоединительного элемента, мм |
Тип присоединительного элемента |
|
TORCOFIX-SE |
TF-SE25 |
0,262 |
0,30 |
9x12 |
Прямоугольный паз с фиксатором |
|
TF-SE50 |
0,292 |
0,35 | |||
|
TF-SE100 |
0,378 |
0,77 | |||
|
TF-SE150 |
0,469 |
0,93 |
14x18 | ||
|
TF-SE200 |
0,479 |
1,01 | |||
|
TF-SE300 |
0,570 |
1,19 | |||
|
TF-SE400 |
0,657 |
1,62 | |||
|
4101-02 |
0,273 |
0,32 |
9x12 | ||
|
4101-05 |
0,323 |
0,40 | |||
|
4100-01 |
0,370 |
0,73 | |||
|
4200-02 |
0,471 |
0,90 | |||
|
4201-01 |
0,471 |
0,96 |
14x18 | ||
|
4300-01 |
0,562 |
1,18 | |||
|
4301-01 |
0,649 |
1,59 | |||
|
TORCOFIX-Z |
TF-Z25 |
0,267 |
0,30 |
16 |
Цилиндр с фиксатором |
|
TF-Z50 |
0,297 |
0,34 | |||
|
TF-Z100 |
0,385 |
0,76 | |||
|
TF-Z200 |
0,476 |
0,92 | |||
|
TF-Z300 |
0,493 |
1,15 | |||
|
TF-Z400 |
0,657 |
1,55 | |||
|
TF-Z550 |
0,926 |
2,94 |
22 | ||
|
TF-Z850 |
1,354 |
4,39 | |||
|
4400-02 |
0,278 |
0,30 |
16 | ||
|
4405-05 |
0,328 |
0,39 | |||
|
4410-01 |
0,377 |
0,70 | |||
|
4420-01 |
0,468 |
0,86 | |||
|
4430-01 |
0,559 |
1,08 | |||
|
4440-01 |
0,649 |
1,39 | |||
|
4450-01 |
0,917 |
3,00 |
22 | ||
|
4475-01 |
1,198 |
4,06 | |||
|
4485-01 |
1,345 |
4,43 | |||
|
TORCOFIX-FS |
TF-FS25 |
0,190 |
0,40 |
9x12 |
Прямоугольный паз с фиксатором |
|
TF-FS50 |
0,250 |
0,40 | |||
|
TF-FS85 |
0,335 |
0,45 | |||
|
TF-FS200 |
0,420 |
0,85 |
14x18 | ||
|
4150-25 |
0,186 |
0,30 |
9x12 | ||
|
4150-50 |
0,246 |
0,27 | |||
|
4150-85 |
0,329 |
0,34 | |||
|
4151-20 |
0,410 |
0,75 |
14x18 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +28 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
модификация в соответствии с договором поставки |
1 шт. |
|
Комплект принадлежностей (дополнительные адаптеры) |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Упаковка |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Использование ключей моментных предельных TORCOFIX» Руководства по эксплуатации ключей моментных предельных TORCOFIX.
Нормативные документы
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
«TORCOFIX-СТП» Ключи моментные предельные TORCOFIX. Стандарт предприятия.
- Поверка динамометрических ключей в соответствии с ГОСТ и метрологическими требованиями.
- Проведение калибровки, настройки и ремонта инструментов.
- Выдача сертификата установленного образца по результатам поверки.
- Использование современного высокоточного оборудования.
- Возможность выезда инженера и бесплатных консультаций по Санкт-Петербургу и Ленинградской области.
- Экономия на повторной поверке за счёт полного комплекса услуг.
- Быстрое выполнение работ квалифицированными специалистами.
- Калибровка динамометрических ключей с выдачей сертификата установленного образца.
- Проведение работ квалифицированными специалистами на профессиональном оборудовании.
- Возможность поверки, настройки и ремонта инструмента.
- Использование высокоточных калибровочных стендов.
- Короткие сроки выполнения — до 10 дней даже в сложных случаях.
- Выезд мастера по Санкт-Петербургу и Ленинградской области, приём инструментов со всей России.
- Работа с продукцией ведущих производителей: Ombra, Jonnesway, Gedore, Thorvik и др.
Другие Ключи моментные
