Измерители сопротивления полупроводящих экранов кабельных изделий ИС-1
| Номер в ГРСИ РФ: | 96717-25 |
|---|---|
| Производитель / заявитель: | ООО "НПО Редвилл", г. Томск |
Измерители сопротивления полупроводящих экранов кабельных изделий ИС-1 (далее - измерители) предназначены для измерений электрического сопротивления постоянному току полупроводящих экранов кабельных изделий в соответствии с ГОСТ 17492-72.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96717-25 | ||||||||||||
| Действует | по 27.10.2030 | ||||||||||||
| Наименование | Измерители сопротивления полупроводящих экранов кабельных изделий | ||||||||||||
| Модель | ИС-1 | ||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8f7e03b8-972f-fdba-21d6-666a96d460af | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПО Редвилл», РОССИЯ, 634050, Томская область, г. Томск, пр. Ленина 30/2, пом. 159
Поверка
| Методика поверки / информация о поверке |
МП 505-2025 Государственная система обеспечения единства измерений. Измерители сопротивления полупроводящих экранов кабельных изделий ИС-1. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96717-25: Описание типа
2025-96717-25.pdf
|
Скачать | 310.4 КБ | |
|
96717-25: Методика поверки
МП 505-2025
2025-mp96717-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Измерители сопротивления полупроводящих экранов кабельных изделий ИС-1 (далее - измерители) предназначены для измерений электрического сопротивления постоянному току полупроводящих экранов кабельных изделий в соответствии с ГОСТ 17492-72.
Описание
Принцип действия измерителей основан на измерении падения напряжения, формируемого внутренним источником напряжения постоянного тока, и вычислении значения электрического сопротивления по измеренным значениям падения напряжения и силы тока во встроенном микропроцессорном устройстве (контроллере).
Измерители представляет собой электронное устройство с внутренним источником постоянного напряжения значением от 0 до 300 В, токоограничивающим элементом, обеспечивающим ток через измеряемый объект значением (5±0,2) мА, вольтметром, миллиамперметром и сенсорной панелью оператора, предназначенной для ввода и обработки результатов измерения. Измерители комплектуются прокалывающим устройством, предназначенным для повреждения жилы кабеля для проведения измерений. Прокалывающее устройство представляет собой стальную иглу диаметром (2,5±0,1) мм и углом заточки (30±2).
Заводской номер измерителя наносится в паспорта на измерители печатным способом и на маркировочную табличку методом металлографии. Заводской номер прокалывающего устройства наносится в паспорта на измерители печатным способом и на ручку измерителя методом металлографии. Заводские номера представлены в виде цифрового обозначения в формате «ХХХХХ».
Конструкция измерителей обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики. Ограничение доступа к местам настройки осуществляется путем нанесения пломбы в виде наклейки на рёбра измерителя с захватом задней панели и боковой грани с двух сторон.
Общий вид измерителей с указанием мест нанесения маркировочной таблички и мест пломбировки от несанкционированного доступа приведен на рисунках 1-2. Общий вид прокалывающего устройства представлен на рисунке 3.
место нанесения пломбы
место установки маркировочной таблички

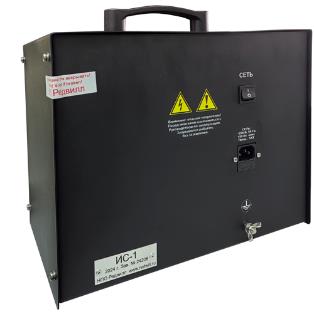

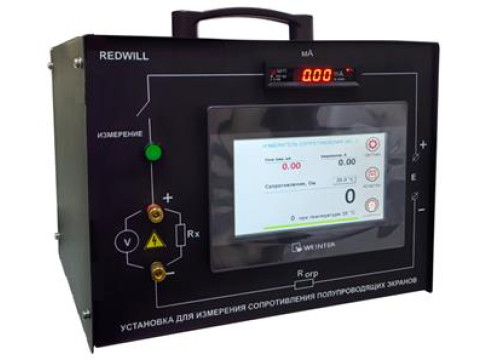

Рисунок 1 - Общий вид измерителей, места установки маркировочной таблички и пломбировки от несанкционированного доступа

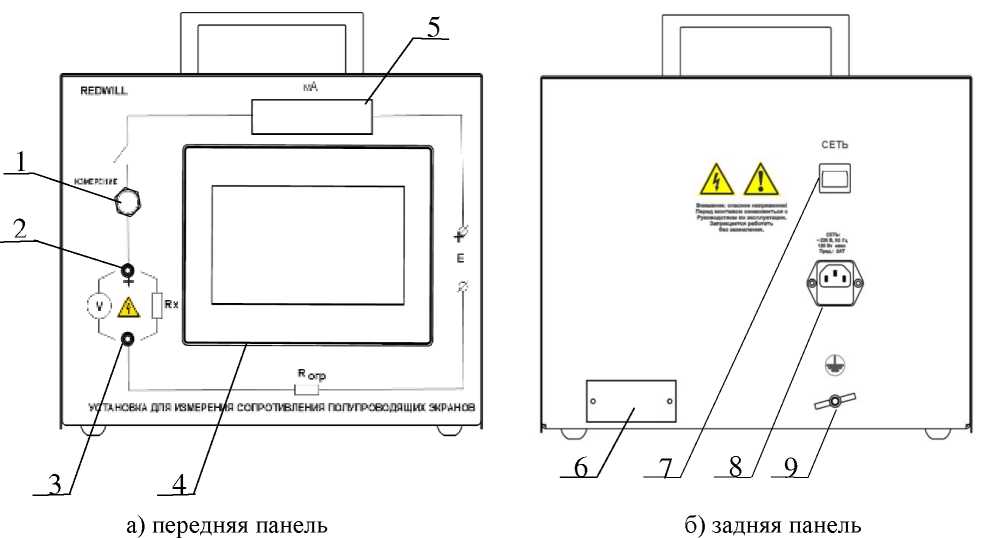

Рисунок 2 - Общий вид измерителей. Обозначения:
1 - кнопка запуска процесса измерения; 2 - положительная клемма для подключения объекта измерения; 3 - отрицательная клемма для подключения объекта измерения; 4 -дисплей; 5- миллиамперметр; 6 - маркировочная табличка; 7 - переключатель сетевого напряжения; 8 - разъем сетевого напряжения с предохранителем; 9 - клемма заземления.
Рисунок 3 - Общий вид прокалывающего устройства
Программное обеспечение
Программное обеспечение измерителя предназначено для обработки результатов измерения тока через полупроводящий экран, падения напряжения на нем и температуры окружающей среды с последующим пересчётом в единицы сопротивления.
ПО идентифицируется автоматически при включении измерителей посредством вывода на экран идентификационного наименования и номера версии ПО в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
_ |
В измерителях предусмотрена аппаратная защита ПО от непреднамеренных и преднамеренных изменений, реализованная изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения, записи и изменения микропрограммы. Для предотвращения несанкционированного вскрытия и доступа к микроконтроллеру изготовителем проводится опломбирование задней стенки корпуса измерителя. Доступ к сервисным функциям введения конструктивных параметров метражных устройств и поправки, выполняемых микроконтроллером, защищён сервисным паролем. Правом на внесение поправки и изменение параметров, защищённых паролем, обладают только предприятие-изготовитель ООО «НПО Редвилл» и специалист, осуществляющий поверку.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 100 до 15 000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±10 |
|
Номинальный диаметр стальной иглы прокалывающего устройства, мм |
2,5 |
|
Пределы допускаемой абсолютной погрешности диаметра стальной иглы прокалывающего устройства, мм |
±0,1 |
|
Номинальный угол заточки стальной иглы прокалывающего устройства, ° |
30 |
|
Пределы допускаемой абсолютной погрешности угла заточки стальной иглы прокалывающего устройства, ° |
±2 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерителя, мм, не более - длина - высота - ширина |
350 350 300 |
|
Масса измерителя, кг, не более |
6 |
|
Габаритные размеры прокалывающего устройства, мм, не более - длина - диаметр ручки |
100 25 |
|
Масса прокалывающего устройства, г, не более |
35 |
|
Сила тока в измерительной цепи, мА |
от 4,8 до 5,2 |
|
Диапазон воспроизведения напряжения внутреннего источника напряжения постоянного тока, В |
от 0 до 300 |
|
Потребляемая мощность, Вт, не более |
25 |
|
Полная мощность, В^А, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +35 80 от 96 до 104 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и металлографическим способом на маркировочную табличку.
Комплектность
Таблица 4 - Комплект поставки измерителей
|
Наименование |
Количество |
|
Измеритель сопротивления полупроводящих экранов |
1 шт. |
|
Прокалывающее устройство |
1 шт. |
|
Кабель сетевого питания |
1 шт. |
|
Подсоединительные кабели с зажимами типа «крокодил» |
2 шт. |
|
ЗИП: плавкий предохранитель 2А |
1 шт. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Руководство по эксплуатации |
1 экз. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Паспорт |
1 экз. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделах 3.3 «Использование измерителей» и 3.4 «Графический интерфейс пользователя».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Росстандарта от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ГОСТ 17492-72 «Кабели гибкие экранированные. Метод измерения электрического сопротивления экранов»;
ТУ 26.51.43-002-61228183-2024 «Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Технические условия».
