Модули аналоговых входов НМКП.426431.001
| Номер в ГРСИ РФ: | 96720-25 |
|---|---|
| Производитель / заявитель: | ФГБОУ ВО «Новгородский государственный университет имени Ярослава Мудрого» (НовГУ), г. Великий Новгород |
Модули аналоговых входов НМКП.426431.001 (далее - модули) предназначены для измерений аналоговых сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96720-25 | ||||||
| Действует | по 27.10.2030 | ||||||
| Наименование | Модули аналоговых входов | ||||||
| Модель | НМКП.426431.001 | ||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 28fd9d73-3cb7-dc4b-1b05-132c54749b52 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГБОУ ВО «НовГУ», НовГУ, «Новгородский государственный университет имени Ярослава Мудрого», РОССИЯ, 173003, Новгородская область, г. Великий Новгород, ул. Великая, д. 18 А
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-077-25 Государственная система обеспечения единства измерений. Модули аналоговых входов НМКП.426431.001. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96720-25: Описание типа
2025-96720-25.pdf
|
Скачать | 119.7 КБ | |
|
96720-25: Методика поверки
МП-НИЦЭ-077-25
2025-mp96720-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Модули аналоговых входов НМКП.426431.001 (далее - модули) предназначены для измерений аналоговых сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Описание
Принцип действия модулей основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, в цифровую форму с помощью аналого-цифрового преобразователя. Полученные сигналы в цифровом виде передаются в модуль центрального процессора (далее - ЦП) и в зависимости от установленного типа входа преобразуются в значения измеряемой физической величины. Модули работают только под управлением модуля ЦП.
Конструктивно модули представляют собой печатные платы, которые устанавливаются совместно с модулем ЦП в блочные каркасы. На передней панели модулей располагаются разъемы для подключения первичных преобразователей. Модули имеют 8 измерительных входов.
Серийный номер модулей наносится на маркировочную этикетку, расположенную на печатной плате, или непосредственно на печатную плату в виде цифрового или буквенноцифрового кода любым способом, обеспечивающим долговечность и нестираемость.

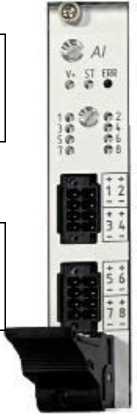

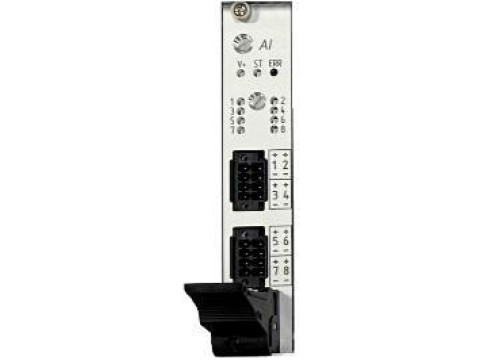

Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
AI Мсцугх. анапсхсяы» вводов
НМКП.426431 СКП
201$-0<4.Kll
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) модулей представлено встроенным ПО.
Встроенное ПО модулей предназначено для обеспечения функционирования модулей, управления режимами их работы, выбора встроенных измерительных и вспомогательных функций и является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Для работы с модулями используется внешнее метрологически незначимое ПО «AI Test», устанавливаемое на персональный компьютер.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
AI Test |
|
Номер версии (идентификационный номер ПО) |
2.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений постоянного электрического напряжения, % |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных входов, шт. |
8 |
|
Напряжение питания постоянного тока, В |
24±6 |
|
Потребляемая мощность, Вт, не более |
8 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
132x207x26 |
|
Масса, г, не более |
165 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +40 °С (без конденсации влаги), % |
от +5 до +40 от 10 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную этикетку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль аналоговых входов |
НМКП.426431.001 |
1 шт. |
|
Разъем |
15EDGKNH-3.5-08P-14-00A(H) |
2 шт. |
|
Руководство по эксплуатации |
НМКП.426431.001 РЭ |
1 экз.* |
|
Методика поверки |
- |
1 экз.* |
|
Внешнее ПО «AI Test» |
- |
1 шт.* |
|
* Поставляется в электронном виде. | ||
Сведения о методах измерений
приведены в разделе 6 «Указание по эксплуатации» документа НМКП.426431.001 РЭ «Модули аналоговых входов. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
НМКП.426431.001 ТУ «Модуль аналоговых входов НМКП.426431.001. Технические условия».
