Эталоны чувствительности канавочные МЕТР
| Номер в ГРСИ РФ: | 96734-25 |
|---|---|
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Эталоны чувствительности канавочные МЕТР (далее по тексту - ЭЧК) предназначены для воспроизведения линейных размеров и определения чувствительности радиографического контроля.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96734-25 | |||||||||||||||||||||
| Действует | по 28.10.2030 | |||||||||||||||||||||
| Наименование | Эталоны чувствительности канавочные | |||||||||||||||||||||
| Модель | МЕТР | |||||||||||||||||||||
| Модификации |
11 12 13 21 22 23 31 32 33 41 42 43 51 52 53 |
|||||||||||||||||||||
| Приказы |
№2320 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c76a3f5a-fab1-e57d-6211-e09a7b4c2b66 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202518 Государственная система обеспечения единства измерений. Эталоны чувствительности канавочные МЕТР. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96734-25: Описание типа
2025-96734-25.pdf
|
Скачать | 122.6 КБ | |
|
96734-25: Методика поверки
МП-ОТГ-202518
2025-mp96734-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Эталоны чувствительности канавочные МЕТР (далее по тексту - ЭЧК) предназначены для воспроизведения линейных размеров и определения чувствительности радиографического контроля.
Описание
Принцип действия ЭЧК основан на сравнении потемнений на радиографическом снимке с размерами эталонных канавок при проведении радиографического контроля.

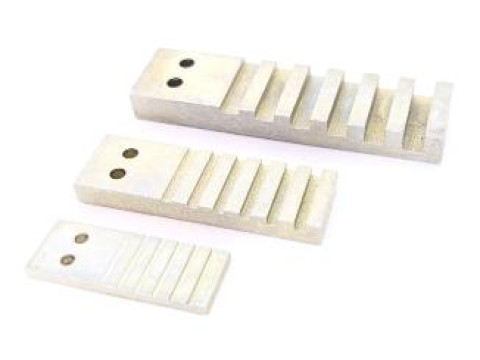

ЭЧК представляют собой прямоугольные пластины с шестью канавками.
ЭЧК изготавливаются из сплавов на основе железа, алюминия и магния, титана, меди или никеля. ЭЧК применяются в соответствии с требованиями ГОСТ 7512-82.
ЭЧК выпускаются в пятнадцати модификациях, отличающихся геометрическими размерами и материалом. Модификации ЭЧК представлены в таблице 1.
Таблица 1 - Модификации ЭЧК__________________________________________________
|
Основа сплава |
Длина, мм |
Ширина, мм |
Толщина, мм | ||||
|
Железо |
алюминий и магний |
титан |
медь |
никель | |||
|
11 |
21 |
31 |
41 |
51 |
30 |
10 |
2 |
|
12 |
22 |
32 |
42 |
52 |
45 |
12 |
4 |
|
13 |
23 |
33 |
43 |
53 |
60 |
14 |
6 |
|
Примечания: 1 При изготовлении ЭЧК из нержавеющей стали (сплав на основе железа) к обозначению модификации в паспорте указывается буквенный индекс «Н». 2 Значения длины и толщины могут изменяться в соответствии с требованиями ГОСТ 7512-82. Действительные значения длины и толщины указываются в паспорте. | |||||||
ЭЧК поставляются наборами или поштучно.
Пломбирование ЭЧК от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Маркировка ЭЧК осуществляется вырезами и отверстиями или только отверстиями в соответствии с ГОСТ 7512-82. При маркировке ЭЧК только отверстиями количество отверстий для сплавов на основе: алюминия и магния - нет отверстий; титана - 1 отверстие, железа - 2 отверстия, никеля - 3 отверстия, меди - 4 отверстия. При маркировке ЭЧК только отверстиями толщина эталона в месте маркировки должна быть равна h.
Логотип E-J или ihiiiiiiiJ наносится на нерабочую поверхность ЭЧК с помощью гравировки и на паспорт ЭЧК типографским методом.

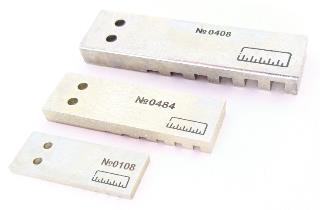

Заводской номер в цифровом виде наносится на нерабочую сторону ЭЧК методом гравировки.
Общий вид ЭЧК представлены на рисунках 1 -2. Количество отверстий на ЭЧК в соответствии с требованиями ГОСТ 7512-82.
лицевая сторона
обратная сторона

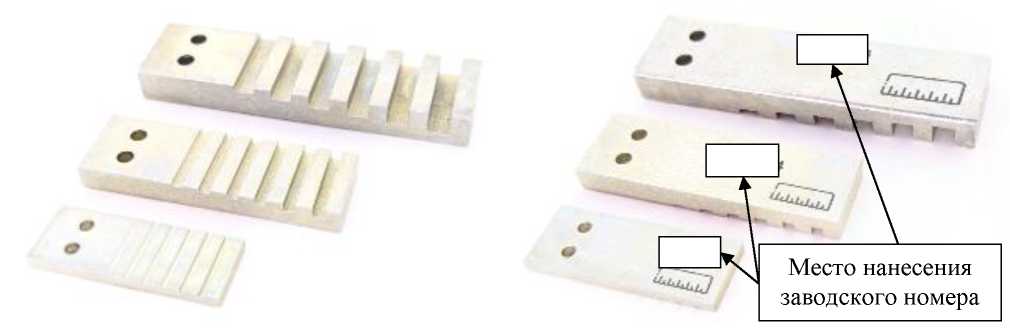

Рисунок 1 - Общий вид ЭЧК при маркировке только отверстиями с указанием места нанесения заводского номера
Место нанесения заводского номера

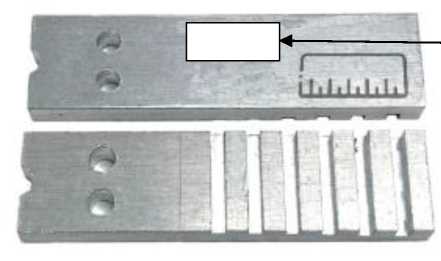

Рисунок 2 - Общий вид ЭЧК при маркировке вырезами и отверстиями с указанием места нанесения заводского номера
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
N1 |
N2 |
N3 | |||
|
Глубина канавок, мм |
hi |
0,6 |
1,75 |
4,00 |
- |
|
h2 |
0,5 |
1,50 |
3,50 |
- | |
|
h3 |
0,4 |
1,25 |
- |
3,00 | |
|
h4 |
0,3 |
1,00 |
- |
2,50 | |
|
h5 |
0,2 |
0,75 |
- |
2,00 | |
|
h6 |
0,1 |
0,50 |
- |
1,50 | |
|
Предельное отклонение глубины канавок, мм |
-0,05 |
-0,10 |
-0,30 |
-0,25 | |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||
|
N1 |
N2 |
N3 | ||
|
Радиус скругления дна канавки R, мм, не более |
0,1 |
0,2 |
0,3 | |
|
Шаг канавок ЭЧК а, мм |
Номинальное значение |
2,5 |
4,0 |
6,0 |
|
Предельное отклонение |
±0,30 |
±0,40 |
±0,40 | |
|
Ширина канавок ЭЧК b, мм |
Номинальное значение |
0,5 |
1,5 |
3,0 |
|
Предельное отклонение |
+0,2 |
+0,3 |
+0,3 | |
|
Ширина ЭЧК с, мм |
Номинальное значение |
10 |
12 |
14 |
|
Предельное отклонение |
-0,36 |
-0,43 |
-0,43 | |
|
Толщина ЭЧК h, мм |
Номинальное значение |
2 |
4 |
6 |
|
Предельное отклонение |
-0,10 |
-0,12 |
-0,12 | |
|
Длина ЭЧК L, мм |
Номинальное значение |
30 |
45 |
60 |
|
Предельное отклонение |
-0,52 |
-0,62 |
-0,74 | |
|
Примечания: 1 Где N - материал ЭЧК. 2 Для маркировки ЭЧК допускается применять вырезы и отверстия или только отверстия в соответствии с требованиями ГОСТ 7512-82. В этом случае толщина эталона в месте маркировки должна быть равна h. 3 При маркировке эталонов отверстиями длина эталона N1 составляет 27-0,52 мм, N2 - 38,5-0,62 мм, N3 - 53-0,74 мм. | ||||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, г, не более |
40 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от -40 до +50 80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Эталон чувствительности канавочный |
МЕТР |
1 шт. или 1 набор* |
|
Чехол |
- |
1 шт. |
|
Паспорт |
ЛВДГ.410800.004-01ПС ЛВДГ.410800.004-02ПС ЛВДГ.410800.004-03ПС |
1 экз.** |
|
* Модификация и количество ЭЧК в соответствии с заказом. Количество ЭЧК в наборе - 10 штук. * * В соответствии с заказом. | ||
Сведения о методах измерений
приведены в ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные.
Радиографический метод».
Нормативные документы
ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»;
ЛВДГ.410800.004ТУ «Эталоны чувствительности канавочные МЕТР. Технические условия».
