Резервуары горизонтальные стальные РГС
| Номер в ГРСИ РФ: | 96735-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | п/я В-2826, СССР, Украина |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96735-25 | |||||||||||||||
| Наименование | Резервуары горизонтальные стальные | |||||||||||||||
| Модель | РГС | |||||||||||||||
| Модификации |
РГС-10 РГС-65 РГС-75 |
|||||||||||||||
| Приказы |
№2320 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6e476071-2f45-1ef9-8907-5e1f38a10660 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
п/я В-2826, СССР, Украина
Поверка
| Методика поверки / информация о поверке |
МП 673-2025 Государственная система обеспечения единства измерений. Резервуары горизонтальные стальные РГС. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96735-25: Описание типа
2025-96735-25.pdf
|
Скачать | 143.5 КБ | |
|
96735-25: Методика поверки
МП 673-2025
2025-mp96735-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Резервуары представляет собой стальную горизонтальную конструкцию
цилиндрической формы с днищами.
Резервуары изготовлены в следующих модификациях: РГС-10 с заводским номером 5, РГС-65 с заводскими номерами 1 и 2, РГС-75 с заводским номером 3.
Установка резервуаров РГС-65 и РГС-75 наземная, резервуара РГС-10 подземная.
Резервуары оборудованы люком замерным для эксплуатации и приемо-раздаточными устройствами для приема и отпуска нефти и нефтепродукта.
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Заводской номер в виде цифрового обозначения, состоящего из одной арабской цифры, нанесен методом лазерной печати на табличку, прикрепленную к резервуарам РГС-65 и РГС-75, и типографским способом в паспорт резервуаров, обеспечивая его идентификацию.
Заводской номер в виде цифрового обозначения, состоящего из одной арабской цифры, нанесен методом лазерной печати на табличку, прикрепленную к стенке купольной шахты резервуара РГС-10, и типографским способом в паспорт резервуара, обеспечивая его идентификацию.
Резервуары расположены по адресу: Республика Мордовия, г. Саранск, производственный участок «Саранск» АО «Газпромнефть-Аэро» филиал «Ульяновск», территория аэропорта.
Общий вид резервуаров РГС-65 и РГС-75, таблички с заводскими номерами представлены на рисунках 1-2.

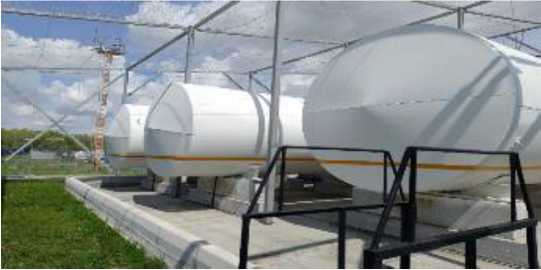

Рисунок 1. Общий вид резервуаров РГС-65 № 1 и № 2, РГС-75 № 3

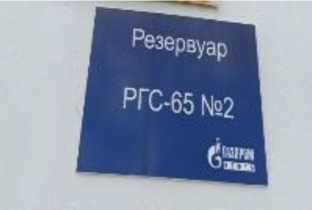

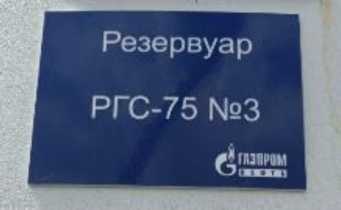

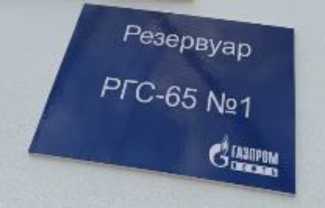

Рисунок 2. Таблички с заводскими номерами резервуаров РГС-65 и РГС-75
Эскиз общего вида резервуара РГС-10 и место нанесения заводского номера представлены на рисунках 3-4.

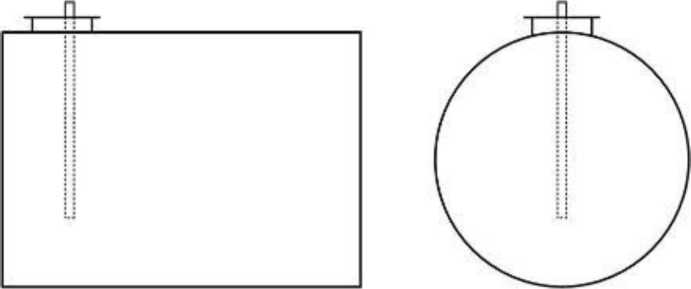

Рисунок 3. Эскиз общего вида резервуара РГС-10 № 5

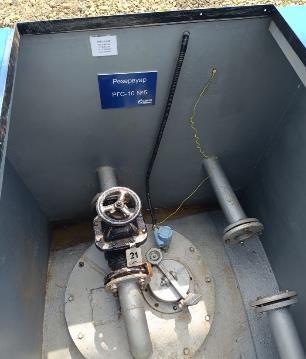

Рисунок 4. Место нанесения заводского номера резервуара РГС-10 № 5
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.
Пломбирование резервуара не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РГС-10 |
РГС-65 |
РГС-75 |
|
Номинальная вместимость, м3 |
10 |
65 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-10 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Градуировочная таблица |
_ |
1 экз. |
|
Резервуар горизонтальный стальной |
РГС-65 |
2 шт. |
|
Паспорт |
_ |
2 экз. |
|
Градуировочная таблица |
_ |
2 экз. |
|
Резервуар горизонтальный стальной |
РГС-75 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Градуировочная таблица |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
