Расходомеры массовые DMF-1

Назначение

Расходомеры массовые DMF-1 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.

Описание

Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две изогнутые измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита.

Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS485 (RTU Modbus), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).

Расходомеры имеют следующие варианты присоединения к трубопроводу:

- фланцевое;

- резьбовое;

- специальное «гигиеническое» присоединение.

- по спецзаказу доступны другие типы присоединений.

Расходомеры выпускаются в двух модификациях: DMF-1-U и DMF-1-V, которые отличаются друг от друга внешним видом и формой трубок ППР.

Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и свинцовой пломбы.

Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Серийный номер расходомеров наносится на шильдик в буквенно-цифровом формате методом гравировки в соответствии с рисунком 3.

а)

б)

в)

г)

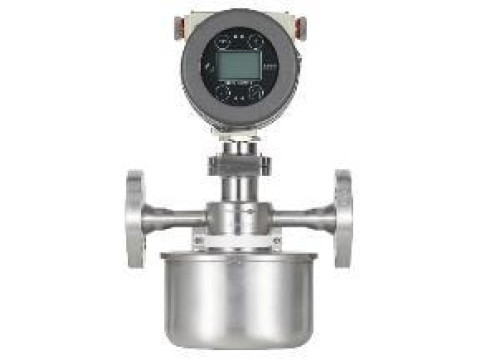

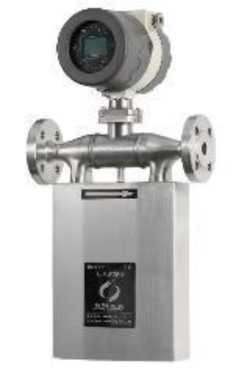

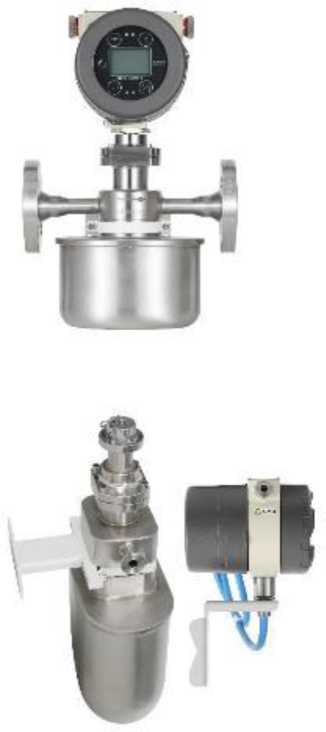

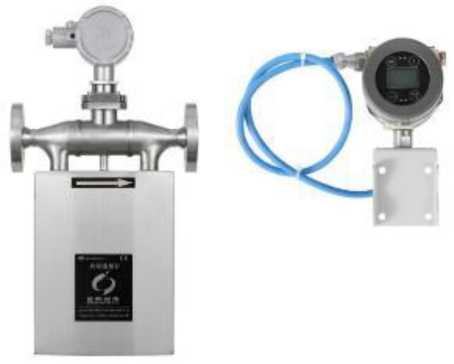

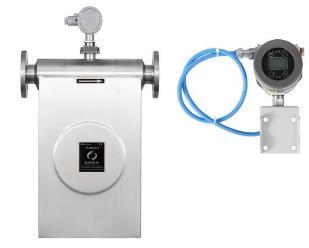

Рисунок 1 - Общий вид расходомеров массовых DMF-1:

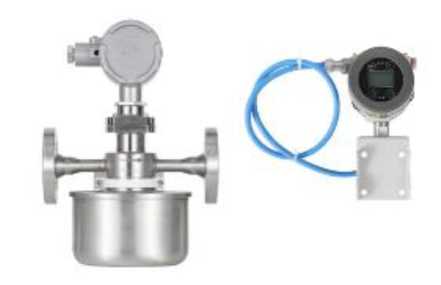

а) интегральное и раздельное исполнение модификации DMF-1-U (DN3);

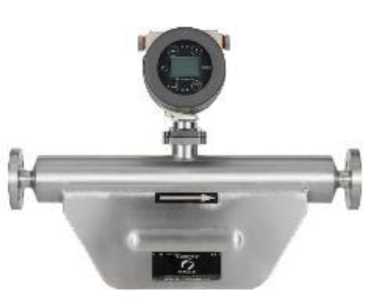

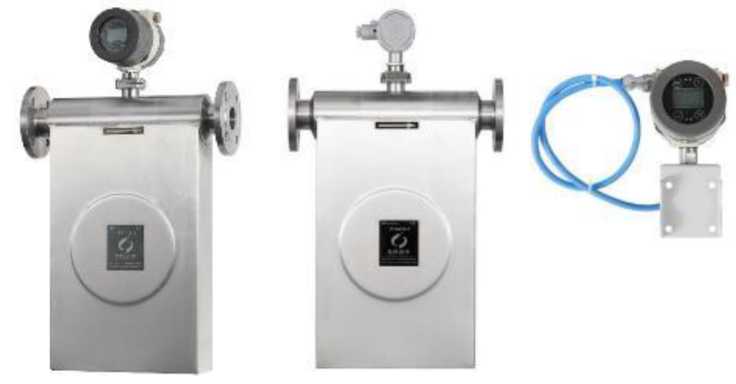

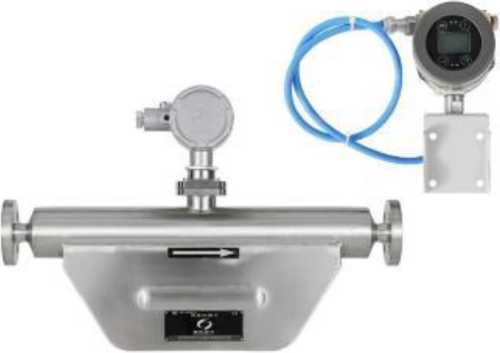

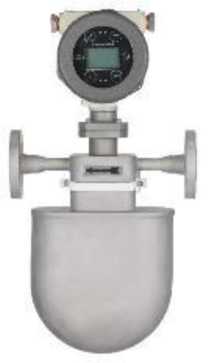

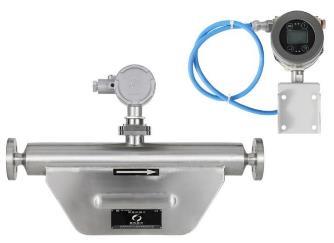

б) интегральное и раздельное исполнение модификации DMF-1-U (DN6 и DN8); в) интегральное и раздельное исполнение модификации DMF-1-U (DN10 - DN300); г) интегральное и раздельное исполнение модификации DMF-1-U (DN10 - DN300); д) интегральное и раздельное исполнение модификации DMF-1-V (DN10 - DN300).

д)

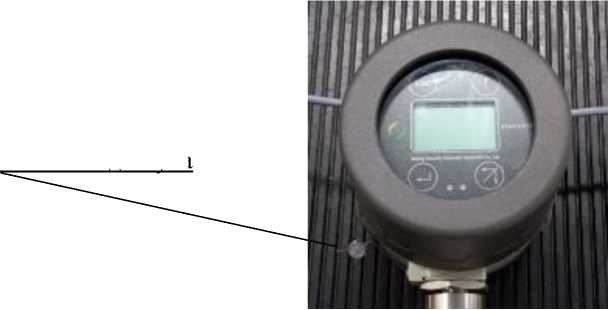

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

J Beijing Sincerity Automatic Equipment Co., Ltd.

SJNCeRlTV

4 Серийный номер: HD42337WLL     Модель DMF-1-U25AAF1006MBAABEBLDFA

/Диапазон измерений: 140-3500 кдф

Давление: 100 МПа Питание:24 VDC/500 mA

Погрешность: ±0.5 % Uw<p :-50~*150С Дата изготовления: 03.2025

IPxnacc; IP67

Выход сигнала 4-20 mA*Hart7+0-10 KHz

Инфо <ледичен,<я НйТ20592-2009 DN25 PN100 RF

Код взрывозащиты: Ex db ia|ia Ga| ВС T6 Gb . Ex ib IlC T80T. Ob
