Глубиномеры микрометрические
| Номер в ГРСИ РФ: | 96749-25 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
Глубиномеры микрометрические (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты выступов различных деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96749-25 | |||||||||||||||
| Действует | по 29.10.2030 | |||||||||||||||
| Наименование | Глубиномеры микрометрические | |||||||||||||||
| Модификации |
ГМ ГМЦ |
|||||||||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 667a5684-61c9-a143-d162-b984104613a8 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd., КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП-7.031-2025 Государственная система обеспечения единства измерений. Глубиномеры микрометрические. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96749-25: Описание типа
2025-96749-25.pdf
|
Скачать | 140.7 КБ | |
|
96749-25: Методика поверки
МП-7.031-2025
2025-mp96749-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Глубиномеры микрометрические (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты выступов различных деталей.
Описание
Глубиномеры изготавливаются следующих моделей:
- ГМ - с отсчетом по шкалам стебля и барабана (Рисунок 1);
- ГМЦ - с отсчётом по цифровому отсчётному устройству (Рисунок 2).
Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.
Глубиномер состоит из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. На микрометрической головке глубиномера имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. На стебель и барабан микрометрической головки глубиномеров модификации ГМ нанесены шкалы, с помощью которых производится отсчет показаний глубиномера. У глубиномеров модификации ГМЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением. В полость микрометрического винта устанавливаются сменные измерительные стержни со сферической или плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Цвет корпуса цифрового отсчетного устройства и кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики глубиномеров.
К данному типу средств измерений относятся глубиномеры торговой марки «Dasqua».
Товарный знак наносится на паспорт глубиномеров типографским
методом, на основание глубиномера краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на барабан микрометрической головки или на лицевую сторону основания глубиномера методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 1 - 2.
Диапазон измерений и цена деления (шаг дискретности цифрового отсчетного устройства) наносятся на лицевую сторону основания глубиномера и/или футляр.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

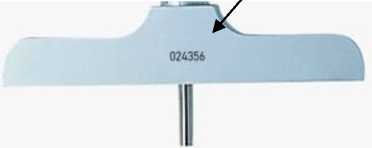

Место нанесения заводского номера

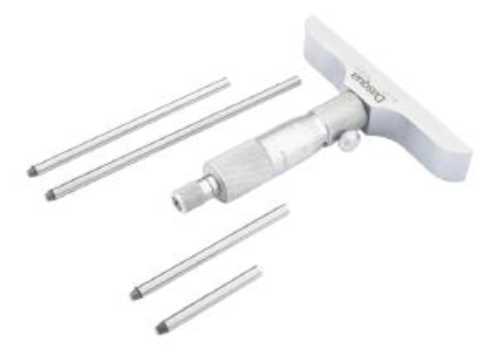

Рисунок 1 - Общий вид глубиномеров модификации ГМ и место нанесения заводского номера

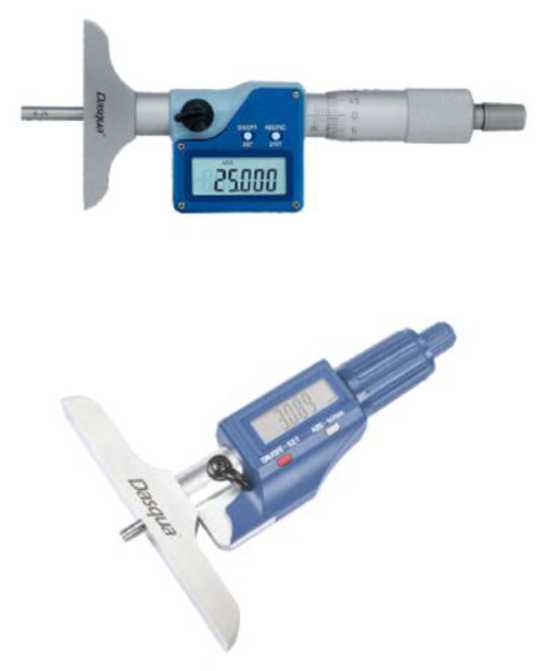

Рисунок 2 - Общий вид глубиномеров модификации ГМЦ и место нанесения заводского номера

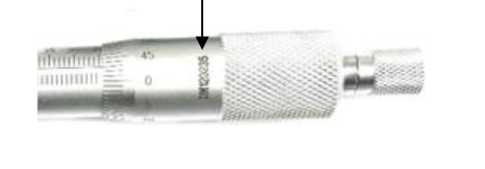

Место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция глубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
аблица 1 - Метрологические характеристики глубиномеров
|
Модель |
Диапазон измерений, мм |
Цена деления шкалы барабана (шаг дискретности цифрового отсчётного устройства), мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Отклонение от плоскостности измерительной поверхности основания, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
|
ГМ |
От 0 до 25 |
0,01 |
± (5+L/75) |
0,003 |
|
От 0 до 50 | ||||
|
От 0 до 75 | ||||
|
От 0 до 100 | ||||
|
От 0 до 125 | ||||
|
От 0 до 150 | ||||
|
От 0 до 175 | ||||
|
От 0 до 200 | ||||
|
От 0 до 225 | ||||
|
От 0 до 250 | ||||
|
От 0 до 275 | ||||
|
От 0 до 300 | ||||
|
ГМЦ |
От 0 до 25 |
0,001 |
± (5+L/75) |
0,003 |
|
От 0 до 50 | ||||
|
От 0 до 75 | ||||
|
От 0 до 100 | ||||
|
От 0 до 125 | ||||
|
От 0 до 150 | ||||
|
От 0 до 175 | ||||
|
От 0 до 200 | ||||
|
От 0 до 225 | ||||
|
От 0 до 250 | ||||
|
От 0 до 275 | ||||
|
От 0 до 300 |
Примечание:
L - верхний предел измерений для установленного измерительного стержня, мм
аблица 2 - Габаритные размеры и масса
|
Модель |
Размеры измерительной поверхности основания (длина х ширина), мм, не более |
Габаритные размеры без установленных измерительных стержней (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
ГМ |
63х17 |
63х20х115 |
0,30 |
|
102x17 |
102х20х115 |
0,35 | |
|
ГМЦ |
63x17 |
63х20х140 |
0,40 |
|
102x17 |
102х20х140 |
0,45 |
Таблица 3 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, двойных ходов, не менее |
1300000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Глубиномер микрометрический1) |
- |
1 шт. |
|
Сменные измерительные стержни |
- |
1 компл. 2) |
|
Источник питания3) |
- |
1 шт. |
|
Ключ4) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) - размер основания определяется при заказе; 2) - количество удлинительных стержней в комплекте зависит от диапазона измерений глубиномера (от 1 до 12); 3) - только для глубиномеров модели ГМЦ; 4) - только для глубиномеров модели ГМ. | ||
Сведения о методах измерений
приведены в разделе 4 «ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ, ПОРЯДОК РАБОТЫ, ПОВЕРКА» паспорта глубиномеров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Dasqua Technology Ltd. «Глубиномеры микрометрические».
