Измерители пиковой и средней мощности ПРЦГ-87234
| Номер в ГРСИ РФ: | 96752-25 |
|---|---|
| Производитель / заявитель: | ООО "НПК "ПРОГРЕСС", г. Москва |
Измерители пиковой и средней мощности ПРЦГ-87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96752-25 | ||||||||||||
| Действует | по 29.10.2030 | ||||||||||||
| Наименование | Измерители пиковой и средней мощности | ||||||||||||
| Модель | ПРЦГ-87234 | ||||||||||||
| Модификации |
ПРЦГ-87234D ПРЦГ-87234E ПРЦГ-87234F |
||||||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 92151ffc-04d9-a33b-44cb-6c6074eff707 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПК «ПРОГРЕСС», РОССИЯ, SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, 2151663
Поверка
| Методика поверки / информация о поверке |
РТ-МП-880-441-2024 Государственная система обеспечения единства измерений. Измерители пиковой и средней мощности ПРЦГ-87234. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96752-25: Описание типа
2025-96752-25.pdf
|
Скачать | 137.9 КБ | |
|
96752-25: Методика поверки
РТ-МП-880-441-2024
2025-mp96752-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители пиковой и средней мощности ПРЦГ-87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Описание
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерителя расположен коаксиальный соединитель, на задней - разъемы «Trig In» и «Trig Out» для управления системой запуска, а также разъем для подключения кабеля интерфейса мини USB.
Принцип действия измерителей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов диодным детектором в напряжение постоянного тока, которое при помощи аналого-цифрового преобразователя преобразуется в цифровой код. Результаты измерений через интерфейс USB передаются на персональный компьютер со специализированным программным обеспечением и визуализируются на экране.
К данному типу средства измерений относятся измерители следующих модификаций: nP^-87234D, ПРЦГ-87234Е, ПРЦГ-87234Р.
Модификации отличаются диапазоном частот и типом входного соединителя СВЧ. Модификация ПРЦГ-872371') соответствует типу N, вилка; модификация ПРЦГ-87234Е соответствует типу 3,5 мм, вилка; модификация ПРЦГ-87234Р соответствует типу 2,4 мм, вилка.
Нанесение знака поверки на средство измерений не предусмотрено.

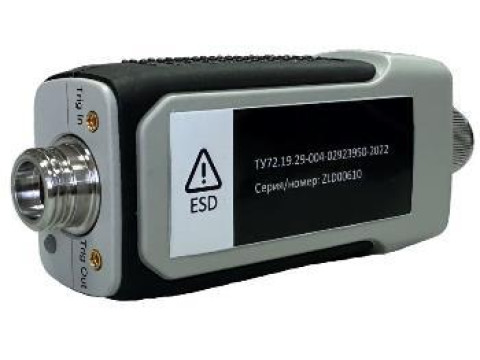

Общий вид измерителей представлен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 2.

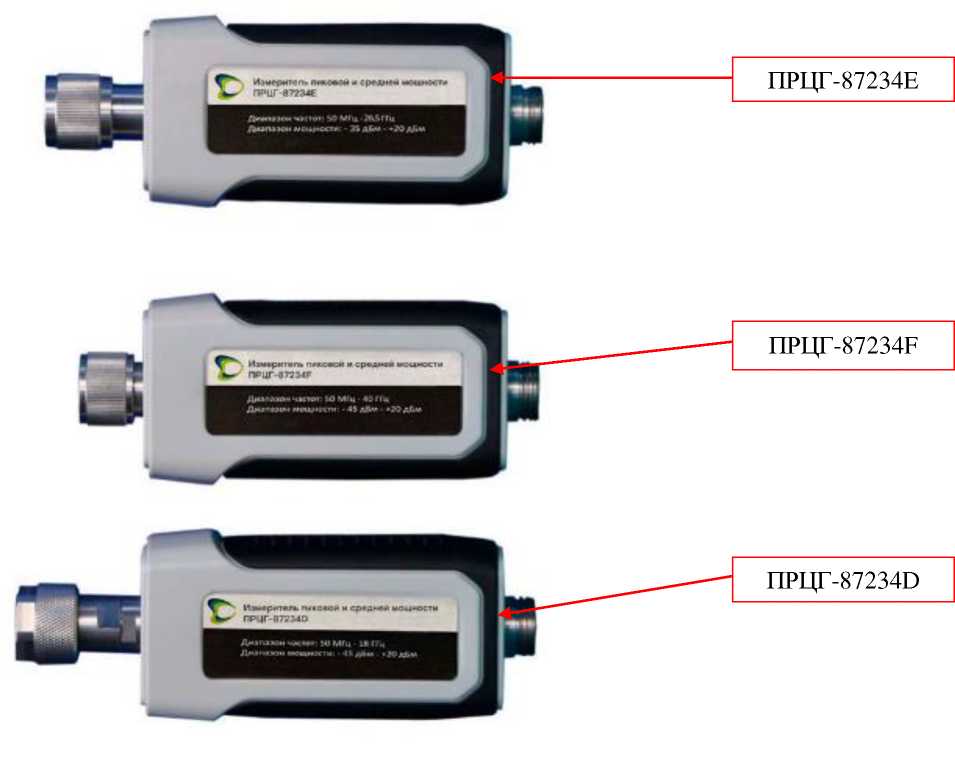

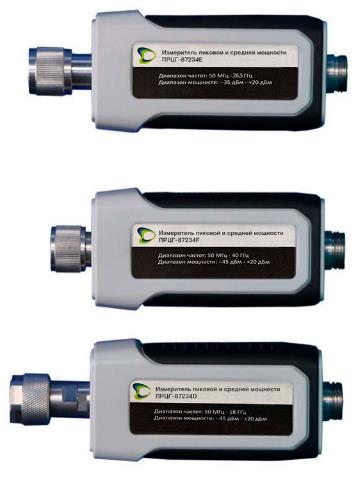

Рисунок 1 - Общий вид измерителей nPnT—87234D, ПРЦГ-87234Е, nPnT—87234F

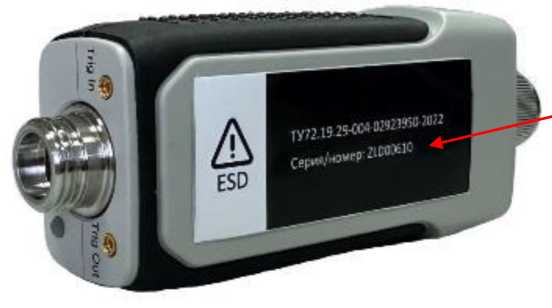

Рисунок 2 - Место нанесения серийного номера
Место нанесения серийного номера
Пломбирование измерителей ПРЦГ-87234 не предусмотрено.
Программное обеспечение
Измерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Measuring Platform |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.2 |
Технические характеристики
аблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, ГГц - модификация 11Р1ЦГ-872341) - модификация ПРЦГ-87234Е - модификация 11Р1ЦГ-87234Р |
от 0,05 до 18 от 0,05 до 26,5 от 0,05 до 40 | |
|
Диапазон измерений мощности, дБ относительно 1 мВт |
от -45 до +20 | |
|
КСВН входа, не более: - модификация nPn,r-87234D в диапазоне рабочих частот от 0,05 до 2 ГГц включ. в диапазоне рабочих частот св. 2 до 18 ГГц - модификация ПРЦГ-87234Е в диапазоне рабочих частот от 0,05 до 2 ГГц включ. в диапазоне рабочих частот св. 2 до 18 ГГц включ. в диапазоне рабочих частот св. 18 до 26,5 ГГц - модификация nPn,F-87234F в диапазоне рабочих частот от 0,05 до 2 ГГц включ. в диапазоне рабочих частот св. 2 до 18 ГГц включ. в диапазоне рабочих частот св. 18 до 26,5 ГГц включ. в диапазоне рабочих частот св. 26,5 до 40 ГГц |
1,20 1,26 1,20 1,26 1,35 1,20 1,26 1,35 1,50 | |
|
Пределы допускаемой относительной погрешности измерений мощности от - 15 до + 20 дБ относительно 1 мВт, без учета погрешности рассогласования, % |
ПРЦГ-872341) |
±4,5 |
|
ПРЦГ-87234Е |
±6,0 | |
|
11РЦГ-87234Р |
±6,7 | |
|
Минимальное детектируемое время нарастания/спада импульса в режиме пиковой мощности, нс |
13 | |
|
Минимально детектируемая ширина импульсного сигнала в режиме пиковой мощности, нс |
50 | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа: - модификация ПРЦГ-87234D - модификация ПРЦГ-87234Е - модификация ПРЦГ-87234F |
N «вилка» 3,50 мм «вилка» 2,40 мм «вилка» |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха (при температуре до +30 °С), % |
от +20 до +30 от 30 до 80 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (ширинах высотах длина), мм, не более - модификация ПРЦГ-87234D - модификация ПРЦГ-87234Е - модификация ПРЦГ-87234F |
52х34х142 52х34х134 52х34х125 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель пиковой и средней мощности (модификация определяется при заказе) |
11Р1ЦГ-872341) ПРЦГ-87234Е 11Р1ЦГ-872341-' |
1 шт. модификация по заказу |
|
Кабель USB, 2 м |
- |
1шт. |
|
Кабели для управления триггером, 1,5 м |
- |
2 шт. |
|
Диск с программным обеспечением |
- |
1 экз. |
|
Руководство по эксплуатации |
ПРЦГ.468161.004РЭ |
1 экз. |
|
Паспорт |
ПРЦГ.468161.004ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 “Порядок работы с прибором” руководства по эксплуатации ПРЦГ.468161.004РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;
Приказ Росстандарта от 09.11.2022 № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц;
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот
0,02-178,6 ГГц. Методика поверки и калибровки;
ТУ 72.19.29-004-02923950-2022 Измерители пиковой и средней мощности 87234. Технические условия.
