Счетчики электрической энергии однофазные НЕМО1
| Номер в ГРСИ РФ: | 96756-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО КБ «Зикслинк», РОССИЯ, Калужская область, г. Жуков |
Счетчики электрической энергии однофазные НЕМО1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96756-25 | |||||||||
| Действует | по 29.10.2030 | |||||||||
| Наименование | Счетчики электрической энергии однофазные | |||||||||
| Модель | НЕМО1 | |||||||||
| Модификации |
(1)НЕМО1- 23456, где: (1) - Тип счетчика: НЕМО1 2 - Тип корпуса: А –для установки на DIN-рейку В –для установки в щиток –для установки на опору ЛЭП Возможно одновременное использование букв: например, АВ –счетчик для установки на DIN-рейку с адаптером под крепление в щиток 3 - Способ передачи данных: М –Интерфейс мобильной связи: (1) – GSM/GPRS/LTE (2) –Nb-IoT (3) – Nb-IoT/GSM/GPRS Р–Радиоинтерфейс: (1) –радиоинтерфейс Wi-Fi 2,4ГГц (2) –радиоинтерфейс 433 МГц (3) –радиоинтерфейс 868 МГц (4) – LoraWan (5) –радиоинтерфейс Zigbee Н– RS485; У – PLC; E – Ethernet При наличии нескольких способов передачи данных допускается указывать несколько обозначений 4 - Класс точности (активная/реактивная электрическая энергия и тип подключения): Пусто –1/2 (прямого подключения) А –1/1 (прямого подключения) 5 - Наличие дополнительной функции: Пусто –функция измерения тока нейтрали Е0 –без функции измерения тока нейтрали Е2 –функция контроля энергии нейтрали 6 - Наличие реле управления нагрузкой: Пусто –присутствует К0 –отсутствует на испытания представлены: НЕМО1-АР1А (230 В; 5 (10) А)) НЕМО1-АР1А (230 В; 10 (100) А)) |
|||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 214c06bf-2a87-97a8-bb19-217948cde952 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО КБ «Зикслинк», РОССИЯ, 249192, Калужская область, г. Жуков, ул. Юбилейная, д. 8а
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-100-25 Государственная система обеспечения единства измерений. Счетчики электрической энергии однофазные НЕМО1. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96756-25: Описание типа
2025-96756-25.pdf
|
Скачать | 195.6 КБ | |
|
96756-25: Методика поверки
МП-НИЦЭ-100-25
2025-mp96756-25.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные НЕМО1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание
Принцип действия счетчиков основан на вычислении действующих значений силы тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейсы связи (в соответствии с условным обозначением), оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
Сила тока и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через соответствующе интерфейсы связи, оптический порт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
- среднеквадратических значений фазных напряжений переменного тока;
- среднеквадратических значений силы переменного тока в фазном проводе и нейтрали;
- небаланса фазного тока и тока в нулевом проводе;
- активная, реактивная и полная электрическая мощность;
- коэффициента электрической мощности;
- соотношения реактивной и активной электрической мощности;
- частота сети переменного тока;
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический выход, так и через интерфейсы связи. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчиков, наносится на переднюю панель счетчиков методом лазерной печати в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 5. Допускается незначительная вариативность цветовой гаммы корпусов счетчиков, расположения маркировки на корпусах всех модификаций, степени прозрачности клеммных крышек корпуса относительно общих видов, представленных на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки, пломба энергоснабжающей организации.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
1 2 3 4 5 6
НЕМО1- х х х х х
Пример записи - НЕМО1-АР1
|
Позиция |
Описание |
|
1 |
Тип счетчика: НЕМО1 |
|
2 |
Тип корпуса: А - для установки на DIN-рейку; В - для установки в щиток; С - для установки на опору ЛЭП Возможно одновременное использование букв: например, АВ - счетчик для установки на DIN-рейку с адаптером под крепление в щиток |
|
3 |
Способ передачи данных: М - Интерфейс мобильной связи: 1 - GSM/GPRS/LTE; 2 -Nb-IoT; 3 - Nb-IoT/GSM/GPRS Р - Радиоинтерфейс: 1 - радиоинтерфейс Wi-Fi 2,4ГГц; 2 - радиоинтерфейс 433 МГц; 3 - радиоинтерфейс 868 МГц; 4 - LoraWan; 5 - радиоинтерфейс Zigbee Н - RS485; У - PLC; E - Ethernet При наличии нескольких способов передачи данных допускается указывать несколько обозначений |
|
4 |
Класс точности (активная/реактивная электрическая энергия и тип подключения): Пусто - 1/2 (прямого подключения); А - 1/1 (прямого подключения) |
|
5 |
Наличие дополнительной функции: Пусто - функция измерения тока нейтрали; Е0 - без функции измерения тока нейтрали; Е2 - функция контроля энергии нейтрали |
|
6 |
Наличие реле управления нагрузкой: Пусто - присутствует; КО - отсутствует |
Рисунок 1 - Структура условного обозначения модификаций счетчиков
Место
знака поверки (под крышкой)
Пломба с нанесением
Место нанесения заводского номера
нанесения знака утверждения типа

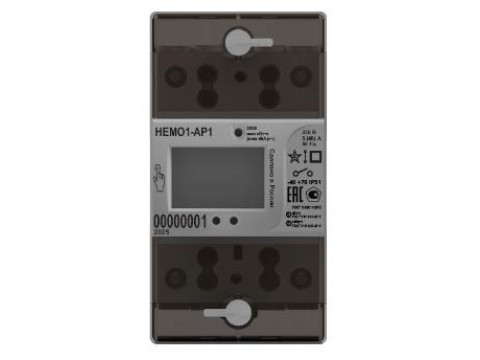

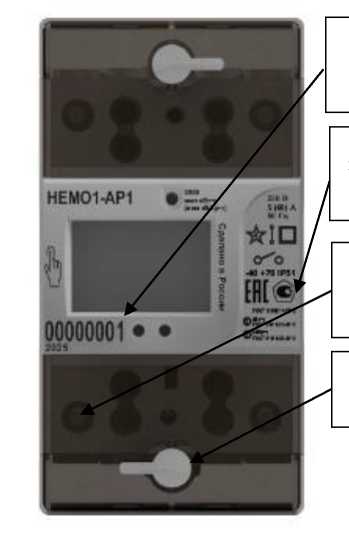

Рисунок 2 - Общий вид счетчиков в корпусе А (с сенсорной кнопкой) с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
Пломба энергоснабжающей организации
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки (под крышкой)
Пломба энергоснабжающей организации
Пломба энергоснабжа ющей
Место нанесения знака утверждения
Место нанесения заводского номера
Пломба с нанесением знака поверки (под крышкой)
типа

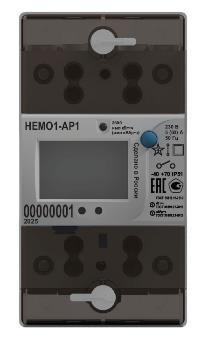

Рисунок 3 - Общий вид счетчиков в корпусе А (с механической кнопкой) с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
00000001
2025
НЕМО1-СР1
★:о 0^0
[HI С.
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа
Пломба с нанесением знака поверки
Пломба энергоснабжающей организации

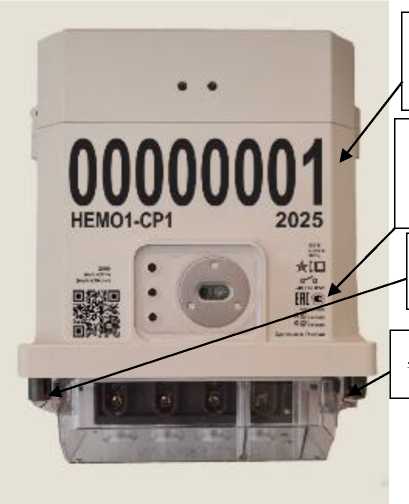

Рисунок 4 - Общий вид счетчиков в корпусе Рисунок 5 - Общий вид счетчиков в корпусе С В с указанием места нанесения заводского с указанием места нанесения заводского номера, знака утверждения типа, места номера, знака утверждения типа, места
ограничения доступа к местам настройки ограничения доступа к местам настройки (регулировки) (регулировки)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.
ПО является метрологически значимым.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимого ПО счетчиков приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Тинкер |
|
Номер версии (идентификационный номер) ПО, не ниже |
FW 2.0.17 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
1; 2 |
|
Номинальное напряжение Uном, В |
230 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,7- Uном до 1,3' Uном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±1,0 |
|
Базовый ток Iб, А |
5; 10 |
|
Максимальный ток Iмакс, А |
60; 80;100 |
|
Стартовый ток, А: - по ГОСТ 31819.21-2012: - по ГОСТ 31819.23-2012: - класс точности счетчика 1 - класс точности счетчика 2 |
0,004^ Iб 0,004^ Iб 0,005^ Iб |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока,, fном, Гц |
от 45,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании и при питании от встроенной батареи, с/сутки |
±5,0 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,05^Iб до Iмакс |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±1,0 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 6 U(+), % от Uном |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 6 U(+), % от Uном |
±1,0 |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 6 U (-), % от Uном |
от 0 до -20 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 6 U(-), % от Uном |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты (в диапазоне от -4,5 до +7,5 Гц) от номинального значения fном, Гц |
±0,05 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600, 2500 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400, 800, 1000, 1600, 2500 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч (кВАр^ч, кВА^ч), не менее |
0,01; 0,1; 1 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, ВА (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
30 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
5, 10, 15, 30, 60 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: для модификации с индексом «А» в коде условного обозначения |
IP51 |
|
для модификации с индексом «В» в коде условного обозначения |
IP51 |
|
для модификации с индексом «С» в коде условного обозначения |
IP54 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
9600,115200, 1000000 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более: для модификации с индексом «А» в коде условного обозначения |
125,0x66,0x65,0 |
|
для модификации с индексом «В» в коде условного обозначения |
220,0x125,0x75,5 |
|
для модификации с индексом «С» в коде условного обозначения |
179,0x147,0x83,2 |
|
Рабочие условия измерений: температура окружающей среды, °С |
от -45 до +70 |
|
относительная влажность воздуха при температуре +25 °C, % |
до 95 |
|
атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: для модификации с индексом «А» в коде условного обозначения |
0,5 |
|
для модификации с индексом «В» в коде условного обозначения |
1,0 |
|
для модификации с индексом «С» в коде условного обозначения |
1,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный |
НЕМО 1 |
1 шт. |
|
Руководство по эксплуатации (корпус «А») |
10847140.411152.002 РЭ |
1 экз. |
|
Руководство по эксплуатации (корпуса «В» и «С») |
10847140.411152.012 РЭ |
1 экз. |
|
Паспорт |
10847140.411152.002 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.2 «Принцип действия» документов 10847140.411152.002 РЭ «Счетчики электрической энергии НЕМО1. Руководство по эксплуатации (корпус «А»)» и 10847140.411152.012 РЭ «Счетчики электрической энергии НЕМО1. Руководство по эксплуатации (корпуса «В» и «С»)».
Нормативные документы
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.12, п. 6.13;
ТУ 26.51.63-002-10847140-2025 «Счетчики электрической энергии однофазные НЕМО1. Технические условия».
