Мерник металлический технический 1-го класса Г4-ВИЦ-250
| Номер в ГРСИ РФ: | 96758-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Смелянский машиностроительный завод, Украина, г.Смела |
|
96758-25: Описание типа
2025-96758-25.pdf
|
Скачать | 116.3 КБ |
Мерник металлический технический 1-го класса Г4-ВИЦ-250 (далее - мерник) предназначен для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96758-25 | ||||||
| Наименование | Мерник металлический технический 1-го класса | ||||||
| Модель | Г4-ВИЦ-250 | ||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | bfc282c5-f251-24b4-92dc-e692c3ebebe2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Смелянский машиностроительный завод, УКРАИНА, 20700, Черкасская обл., г. Смела, ул. Независимости, д. 67
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.633-2013 Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96758-25: Описание типа
2025-96758-25.pdf
|
Скачать | 116.3 КБ |
Описание типа
Назначение
Мерник металлический технический 1-го класса Г4-ВИЦ-250 (далее - мерник) предназначен для измерений объема жидкости.
Описание
Принцип действия мерника основан на заполнении или сливе из него жидкости и предназначен для измерения жидкости в объёме полной вместимости.
Мерник состоит из стального резервуара с эллиптическими днищами, имеющего форму цилиндра, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерники имеют вертикальную горловину, закрытую герметичной крышкой, оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами, диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости.
Мерник имеет краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку методом фотопечати.
К данному типу относится мерник металлический технический 1-го класса Г4-ВИЦ-250 с заводским номером 1135.
Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.

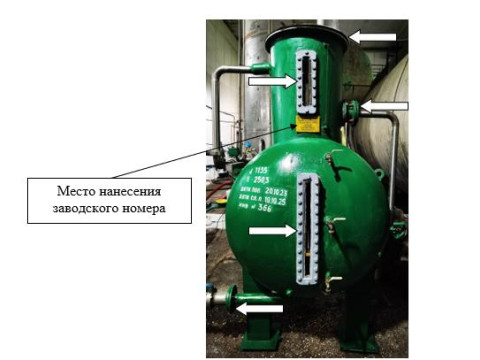

Рисунок 1 - Общий вид мерника металлического технического 1-го класса Г4-ВИЦ-250 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится методом давления на пломбы, обозначенные белыми стрелками на рисунке 1:
- пломба, ограничивающая доступ к крану сливному;
- пломба, ограничивающая доступ к смотровым окнам;
- пломба, ограничивающая доступ к люку горловины;
- пломба, ограничивающая доступ к переливной трубе.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
2840 |
|
- ширина |
1200 |
|
- высота |
3580 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от + 10 до + 30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 96 до 104 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений__________
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1-го класса |
Г4-ВИЦ-250 |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 паспорта.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
