Аппаратура геодезическая спутниковая RGK SR2
| Номер в ГРСИ РФ: | 96763-25 |
|---|---|
| Производитель / заявитель: | SingularXYZ Intelligent Technology Ltd., КНР |
Аппаратура геодезическая спутниковая многочастотная RGK SR2 (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96763-25 | ||||||||||||
| Действует | по 28.10.2030 | ||||||||||||
| Наименование | Аппаратура геодезическая спутниковая | ||||||||||||
| Модель | RGK SR2 | ||||||||||||
| Модификации |
SR2 Lite SR2 SR2 Pro |
||||||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | bf46c79c-ddca-8f51-df35-1985df5ad6a0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
SingularXYZ Intelligent Technology Ltd., КИТАЙ, Floor 2, Building A, No. 599 Gaojing Road, 201702 Shanghai
Поверка
| Методика поверки / информация о поверке |
2305-25 МП Государственная система обеспечения единства измерений. Аппаратура геодезическая спутниковая RGK SR2. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
96763-25: Описание типа
2025-96763-25.pdf
|
Скачать | 174.9 КБ | |
|
96763-25: Методика поверки
2305-25 МП
2025-mp96763-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая многочастотная RGK SR2 (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Описание
Принцип действия аппаратуры основан на измерении параметров радионавигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1, L2, L5; Galileo в частотных диапазонах E1, E5, E6; BeiDou в частотных диапазонах B1, B2, B3; QZSS в частотных диапазонах L1, L2, L5; IRNSS в частотном диапазоне L5; SBAS в частотном диапазоне L1 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1408 параллельным измерительным каналам. Процессор аппаратуры контролирует процесс отслеживания сигналов.
Аппаратура изготавливается в трех модификациях: SR2 Lite, SR2 и SR2 Pro.
Аппаратура выполнена в моноблочном корпусе. Информация о встроенных в корпус блоках приведена в таблице 1.
Таблица 1 - Встроенные в корпус блоки
|
Наименование блоков |
Модификации | ||
|
SR2 Lite |
SR2 |
SR2 Pro | |
|
ГНСС-антенна |
+ |
+ |
+ |
|
Модуль беспроводной технологии Bluetooth®, Wi-Fi, NFC |
+ |
+ |
+ |
|
Модем GSM |
- |
+ |
+ |
|
Модем УКВ |
+ |
+ |
+ |
|
Модуль обработки информации |
+ |
+ |
+ |
|
Модуль хранения информации |
+ |
+ |
+ |
|
Модуль управления, индикации и вывода информации |
+ |
+ |
+ |
|
Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит |
+ |
+ |
+ |
|
Аккумуляторная батарея |
+ |
+ |
+ |
Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников ГНСС. Управление аппаратурой осуществляется при помощи программного обеспечения (ПО) SingularPad, которое устанавливается на контроллер под управлением операционной системы (ОС) Android.
Данные измерений накапливаются во внутренней памяти аппаратуры. Связь с внешними устройствами осуществляется через порты USB, а также через модули беспроводного канала передачи данных Bluetooth® и Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Модификации отличаются друг от друга внешним видом, габаритными размерами, массой, функциональными возможностями.
Информация о разъемах, кнопках, блоках, расположенных снаружи корпуса аппаратуры, приведены в таблице 2.
Таблица 2 - Разъемы, кнопки, блоки, расположенные снаружи корпуса аппаратуры
|
Наименование |
Модификации | ||
|
SR2 Lite |
SR2 |
SR2 Pro | |
|
Индикаторы состояния, показывающие статусы отслеживания сигналов спутников, работы канала приема и передачи данных |
Б.П |
Б.П |
Б.П |
|
Кнопка включения/выключения и индикатор питания аппаратуры |
Б.П |
Б.П |
Б.П |
|
Кнопка включения/выключения записи и индикатор состояния сети связи |
Б.П |
Б.П |
Б.П |
|
Слот для установки SIM карты |
Н.Ч |
Н.Ч | |
|
USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер |
Н.Ч |
Н.Ч |
Н.Ч |
|
Разъем LEMO (7-pin) для передачи данных на на персональный компьютер |
Н.Ч |
Н.Ч |
Н.Ч |
|
Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе |
Н.Ч |
Н.Ч |
Н.Ч |
|
Индикатор заряда аккумуляторных батарей |
Б.П |
Б.П |
Б.П |
|
TNC разъём для подключения УКВ антенны |
Н.Ч |
Н.Ч |
Н.Ч |
|
Б.П - боковая панель Н.Ч - нижняя часть | |||
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

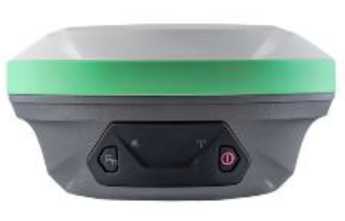

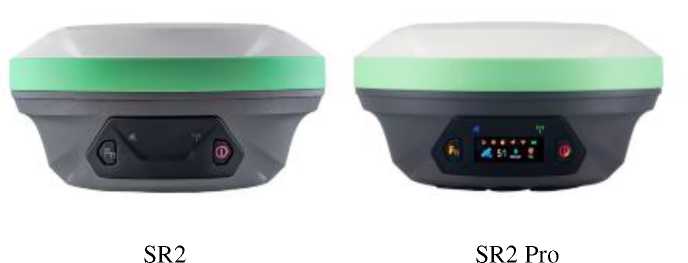

Общий вид аппаратуры приведен на рисунке 1.

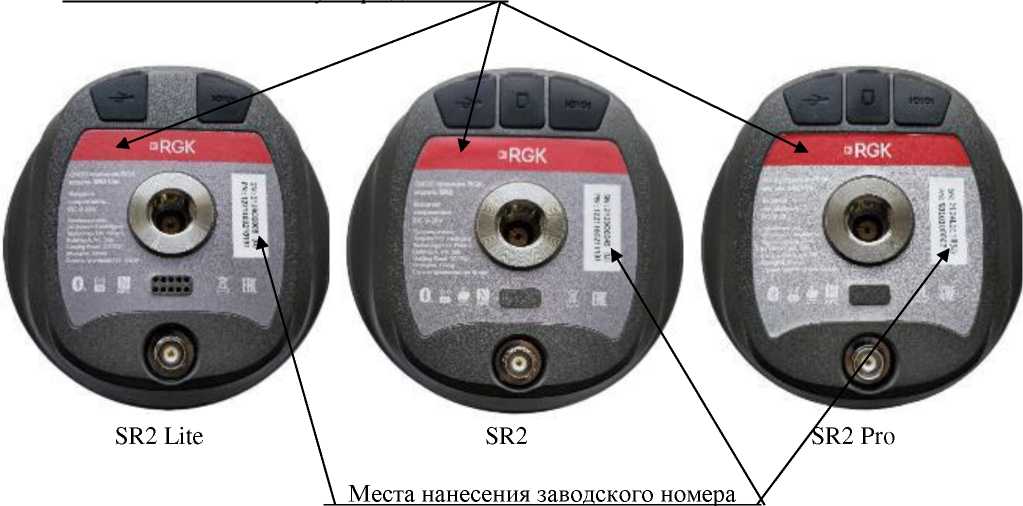

Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 2. Заводской номер размещается на нижней панели корпуса аппаратуры в буквенно-числовом формате в виде наклейки типографским способом.

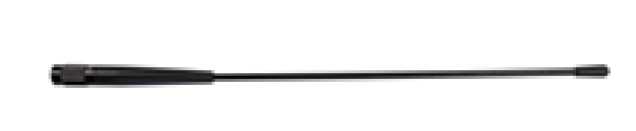

Общий вид антенны УКВ приведен на рисунке 3.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
SR2 Lite

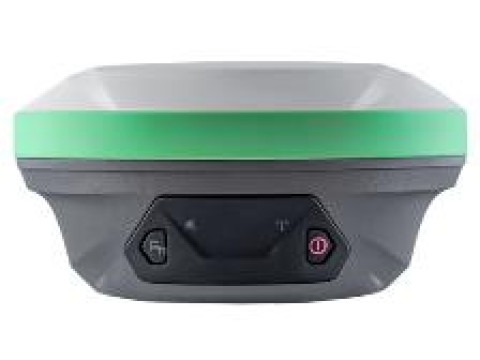

Рисунок 1 - Общий вид аппаратуры
С *
SR2 Lite
SR2
R2 Pro
sRGK
□ RGK
Места нанесения заводского
Рисунок 2 - Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера
Рисунок 3 - Общий вид антенны УКВ
Программное обеспечение
Взаимодействие составных частей аппаратуры, запись, хранение и передача результатов измерений обеспечивается встроенным микропрограммным обеспечением (далее - МПО). Для управления аппаратурой используется встроенный Web-интерфейс и/или программное обеспечение SingularPad, которое устанавливается на контроллер под управлением ОС Android, осуществляющие взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
SingularPad |
Web-интерфейс |
|
Номер версии (идентификационный номер) ПО |
1.0.A19T |
1.0 |
1.09 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2<2,5+0,540-6<D) 2) ±2<5,0+0,540-6<d) 2) |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2-(8+1-10-6-D) 2) ±2-(15+1-10-6-D) 2) |
|
Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика 1) 3) 4) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2,(8+140’6<D+0,2,a) 2) 5) ±2<15+140-6<D+0,2^) 2) 5) |
|
Режим «Дифференциальные кодовые измерения» 1) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте |
±2<200+140-6<D) 2) ±2<400+140-6<D) 2) |
|
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте |
±24200 ±2-2500 |
|
1) Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС. 2) D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. 4) IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит. 5) а - коэффициент от 1 до 60, соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1408 |
|
Принимаемые сигналы: - ГНСС GPS - ГНСС ГЛОНАСС - ГНСС BEIDOU - ГНСС GALILEO - ГНСС QZSS - ГНСС IRNSS - SBAS |
L1C/A, L1C, L2C, L5 L1OF, L2OF, L3OC B1, B2a, B2b, B3 E1, E5A, E5B, E6 L1C/A, L2C, L5 L5 L1C/A |
|
Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор |
от 9 до 28 6,7±0,5 |
|
Масса, кг, не более |
0,87 |
|
Габаритные размеры (диаметр х высота), мм, не более |
135x70 |
|
Диапазон рабочих температур, °С |
от -45 до +65 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель аппаратуры в виде наклейки.
Комплектность
Таблица 6 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количеств о |
|
1 Аппаратура геодезическая спутниковая многочастотная RGK SR2 в составе: |
1 компл. | |
|
1.1 Блок приемника |
SR2 (SR2 Lite или SR2 Pro) |
1 шт. |
|
1.2 Антенна УКВ |
- |
1 шт. |
|
1.3 Кабель Type-C/USB |
- |
1 шт. |
|
1.4 Адаптер питания USB/220 В |
- |
1 шт. |
|
1.5 Адаптер резьбовой на 5/8 дюйма |
- |
1 шт. |
|
1.6 Кейс транспортировочный ударопрочный |
- |
1 шт. |
|
1.7 ПО «SingularPad»1) |
SingularPad |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Паспорт |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
|
1) По заказу потребителя | ||
Сведения о методах измерений
приведены в разделе 5 «Выполнение измерений» документа «Аппаратура геодезическая спутниковая многочастотная RGK SR2. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений».
