Системы лазерные координатно-измерительные сканирующие NAVMOPO P1
| Номер в ГРСИ РФ: | 96787-25 |
|---|---|
| Производитель / заявитель: | Shaoxing Hermopo Technology Co., ltd., КИТАЙ |
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1 (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96787-25 | |||||||||
| Действует | по 01.11.2030 | |||||||||
| Наименование | Системы лазерные координатно-измерительные сканирующие | |||||||||
| Модель | NAVMOPO P1 | |||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 54dae7c1-ef87-8eed-f98a-68143de21e34 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shaoxing Hermopo Technology Co., ltd., КИТАЙ, г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Поверка
| Методика поверки / информация о поверке |
МП-594-2024 Государственная система обеспечения единства измерений. Системы лазерные координатно-измерительные сканирующие NAVMOPO P1. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96787-25: Описание типа
2025-96787-25.pdf
|
Скачать | 166 КБ | |
|
96787-25: Методика поверки
МП-594-2024
2025-mp96787-25.pdf
|
Скачать | 498.8 КБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1 (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трехмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Основными компонентами систем являются камера, ручка с платформой для геопривязки и сканер, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота, электронный управляющий блок. Для связи камеры и сканера используется соединительный провод.
Управление системами осуществляется при помощи кнопок, находящихся на корпусе сканера, с помощью внешних устройств по радиоканалу сети Wi-Fi.
Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации систем не предусматривают внешних механических регулировок.
Общий вид систем представлен на рисунке 1.

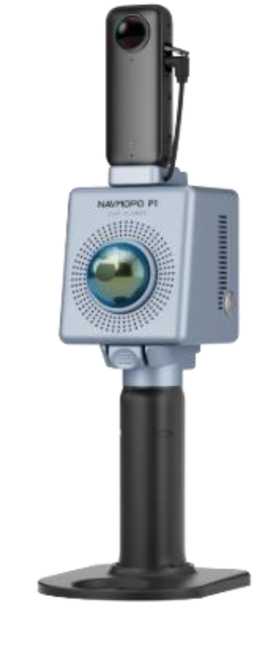

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих
NAVMOPO P1

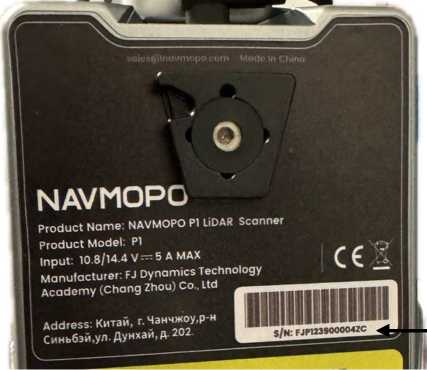

Рисунок 2 - Общий вид маркировочной таблички
Место нанесения заводского номера
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.
Для обработки результатов измерений используется программное обеспечение (далее -ПО) «NAVMOPO Model».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
NAVMOPO Model |
|
Номер версии (идентификационный номер ПО) |
1.3.х* |
1.000.N.0xxx** |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
|
* «х» принимает значения от 0 до 9 * * «ххх» принимает значения от 000 до 999 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон сканирования, м |
от 1,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат, по каждой из осей координат, мм: - в диапазоне от 1,5 до 30 м включ. |
±10 |
|
- в диапазоне св. 30 до 70 м включ. |
±20 |
|
- в диапазоне св. 70 до 100 м включ. |
±30 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования: - в вертикальной плоскости - в горизонтальной плоскости |
360° 59° |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
115x114x95 |
|
Масса, кг, не более |
0,8 |
|
Напряжение питания от источника постоянного тока, В |
10,8 |
|
Средняя наработка на отказ, часы |
5000 |
|
Срок службы, лет |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -30 до +60 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений_______________________________
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая |
NAVMOPO P1 |
1 шт. |
|
Камера |
- |
1 шт. |
|
Ручка (с аккумулятором) |
1 шт. | |
|
Платформа для геоприявязки |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Приложение» документа «Руководство по эксплуатации. Системы лазерные координатно-измерительные сканирующие NAVMOPO P1».
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374
Стандарт предприятия Shaoxing Hermopo Technology Co., ltd. «Системы лазерные
координатно-измерительные сканирующие NAVMOPO P1»
