Измерители частоты вращения роликов стенда C-RTS-F
| Номер в ГРСИ РФ: | 96789-25 |
|---|---|
| Производитель / заявитель: | Hofmann TeSys Pruftechnik GmbH, Германия |
Измерители частоты вращения роликов стенда C-RTS-F (далее - измерители) предназначены для динамических измерений грузовых транспортных средств.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96789-25 | |||||||||
| Наименование | Измерители частоты вращения роликов стенда | |||||||||
| Модель | C-RTS-F | |||||||||
| Модификации |
C-RTS-F-1212-8 C-RTS-F-0212-6 |
|||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0a308ee5-e54f-715c-5e79-b4bc8ab135e0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hofmann TeSys Prüftechnik GmbH, ГЕРМАНИЯ, Heilswannenweg 50, D-31008 Elze
Поверка
| Методика поверки / информация о поверке |
МП АПМ 39-23 Государственная система обеспечения единства измерений. Измерители частоты вращения роликов стенда C-RTS-F. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96789-25: Описание типа
2025-96789-25.pdf
|
Скачать | 291.6 КБ | |
|
96789-25: Методика поверки
МП АПМ 39-23
2025-mp96789-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Измерители частоты вращения роликов стенда C-RTS-F (далее - измерители) предназначены для динамических измерений грузовых транспортных средств.
Описание
Принцип действия измерителей основан на обратимости движения. Испытуемое автотранспортное средство устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют пары опорных роликов, на которые устанавливаются колеса автотранспортного средства. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.
Оборудование представляет собой комплекс механизмов и электронных систем для контроля работоспособности узлов, агрегатов и систем автомобиля в движении.
В состав стенда входят приводные ролики (спаренные и одинарные), шкаф управления с ПЛК, ПК и RTM, а также силовые шкафы, с частотными преобразователями и рекуператорами.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков. Дополнительно в состав АРМ входит два монитора для отображения процесса тестирования для водителя.
Дополнительно в АРМ включен ресивер сигнала для приема команд с пульта дистанционного управления (пульт ДУ). Пульт ДУ предназначен для ввода команд водителем в ходе проведения тестирования.
Оборудование размещено в закрытом шумоизолированном боксе, с системой рециркуляции воздуха.
На стенах шумоизолированного бокса установлены светофоры для индикации процесса тестирования.
• Зеленая сигнализация сообщает оператору о том, что оборудование находится в «Базовом состоянии» и готовности принять автомобиль для проведения теста.
• Красная сигнализация сообщает о тестировании автомобиля и о том, что оборудование находится в состоянии «Готовность к тестированию».
• Мигающая красная сигнализация сообщает об аварии или ошибке на оборудовании.
К средствам измерений данного типа относятся измерители частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300, модификации C-RTS-F-0212-6, зав. № RTS-190400, которые отличаются количеством роликов.
Пломбирование крепёжных винтов корпуса измерителей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер измерителей в буквенно-цифровом формате указан методом печати на маркировочной наклейке, расположенной на шкафу управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300 представлен на рисунке 1.
Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации
C-RTS-F-0212-6, зав. № RTS-190400 представлен на рисунке 2.
Общий вид автоматизированного рабочего места оператора представлен на рисунке 3.
Общий вид шкафа управления представлен на рисунке 4.
Общий вид маркировочной таблички измерителя частоты вращения роликов стенда
C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400 представлен на рисунке 5.
Общий вид маркировочной таблички измерителя частоты вращения роликов стенда
C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300 представлен на рисунке 6.

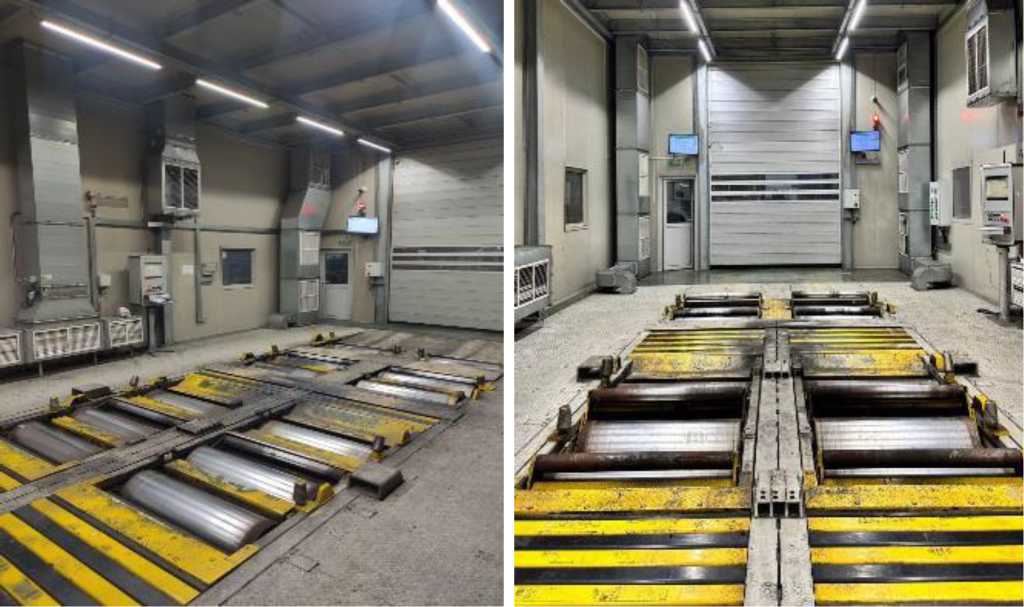

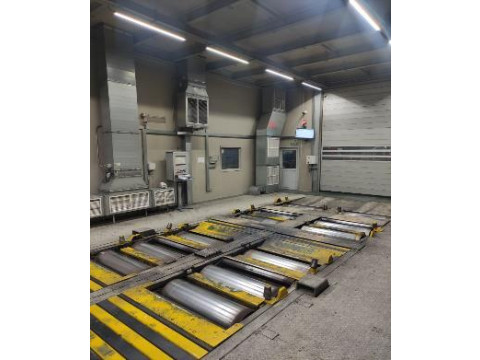

Рисунок 1 - Общий вид измерителя частоты Рисунок 2 - Общий вид измерителя частоты вращения роликов стенда C-RTS-F вращения роликов стенда C-RTS-F
модификации C-RTS-F-1212-8, модификации C-RTS-F-0212-6,
зав. № RTS-190300 зав. № RTS-190400

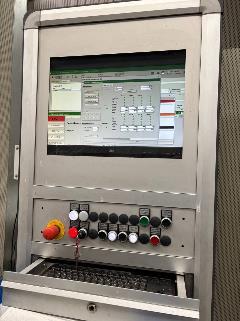

Рисунок 3 - Общий вид автоматизированного рабочего места оператора

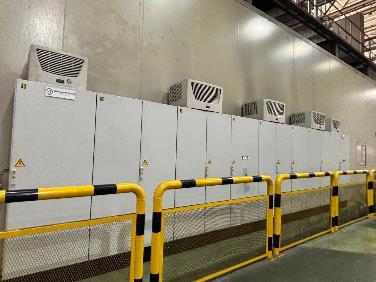

Рисунок 4 - Общий вид шкафа управления
Рисунок 5 - Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400
Рисунок 6 - Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300
Программное обеспечение
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «RTS_3A» и «RTS_4A», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
C-RTS-F-1212-8 |
C-RTS-F-0212-6 |
|
Идентификационное наименование ПО |
RTS_3A |
RTS_4A |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X* | |
|
Цифровой идентификатор ПО |
- | |
|
* - X - изменяемая часть номера версии ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения роликов, об/мин: - ролики диаметром 500±1 мм - ролики диаметром 600±1 мм |
от 20 до 1300 от 20 до 1100 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения роликов, % |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина колесной базы, мм, не более |
5200 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
11500x7000x3000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
3x400 50 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель частоты вращения роликов стенда |
C-RTS-F |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Шкаф управления |
- |
1 шт. |
|
Автоматизированное рабочее место оператора |
- |
1 шт. |
|
Руководство по эксплуатации |
RTS-190300 РЭ RTS-190400 РЭ |
1 экз. 1 экз. |
|
Паспорт |
RTS-190300 ПС RTS-190400 ПС |
1 экз. 1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделах:
- 2.5 «Начало работы со стендом», 2.6 «Запуск программы», 2.7 «Работа с MES», 2.8 «Работа без MES», 2.9 «Подготовка к тестам» «Измеритель частоты вращения роликов стенда C-RTS-F-1212-8. Руководство по эксплуатации RTS-190300 РЭ»;
- 2.5 «Начало работы со стендом», 2.6 «Запуск программы», 2.7 «Работа с MES», 2.8 «Работа без MES», 2.9 «Подготовка к тестам» «Измеритель частоты вращения роликов стенда C-RTS-F-0212-6. Руководство по эксплуатации RTS-190400 РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360
