Преобразователи вихретоковые CWY-DO
| Номер в ГРСИ РФ: | 96797-25 |
|---|---|
| Производитель / заявитель: | Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd., КИТАЙ |
Преобразователи вихретоковые CWY-DO (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96797-25 | ||||||||||||
| Действует | по 01.11.2030 | ||||||||||||
| Наименование | Преобразователи вихретоковые | ||||||||||||
| Модель | CWY-DO | ||||||||||||
| Модификации |
CWY-DO-ØХ-ХХ-Аxx-BĀx–CĀxx–Dxx-Exx, где: Х –диаметр измерительной головки (8, 11, 18, 25 мм) ХХ –тип корпуса датчика (01, 02) А–тип резьбы (00, 01, 02, 03, 04, 05, 06, 07, 08) В–длина датчика без резьбы (от 0 мм до 230 мм с интервалом 5 мм, например, В20–20мм) С–длина датчика (от 30 мм до 250 мм с интервалом 10 мм, например, С50–50мм) D –длина датчика с кабелем (05–0,5 м, 10 –1 м, 50–5 м, 90 –9 м) Е–тип разъема (00, 01, 02, 03) CWY-DO-ØХ-11-Аxx-BĀxx, где: Х –диаметр измерительной головки (8, 11, 18, 25 мм) А –длина кабеля (40 –4м, 45 –4,5 м, 80 –8м, 85 –8,5м) В –тип коннектора (00, 01, 02, 03) CWY-DO-ØХ-21-А-BĀ–CĀ, где: Х –диаметр измерительной головки (8, 11, 18, 25 мм) А –общая длина кабеля (50 –5м, 90 –9м) В –тип монтажа (00, 01) С –специальное исполнение (00, 01) на испытания представлены: CWY-DO-Ø8-01-A00-B5-C60-D10-E02 CWY-DO-Ø11-01-A00-B5-C60-D10-E02 CWY-DO-Ø25-01-A00-B5-C60-D10-E02 |
||||||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9e946549-e799-ef71-6891-6ff98ce19580 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd., КИТАЙ, № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1002-204-2025 Государственная система обеспечения единства измерений. Преобразователи вихретоковые CWY-DO. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96797-25: Описание типа
2025-96797-25.pdf
|
Скачать | 226.6 КБ | |
|
96797-25: Методика поверки
РТ-МП-1002-204-2025
2025-mp96797-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи вихретоковые CWY-DO (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (далее - проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые CWY-DO выпускаются в следующих исполнениях: CWY-DO- 08, CWY-DO-011, CWY-DO-018 и CWY-DO-025.
Датчики в составе преобразователей выпускаются в следующих модификациях:
CWY-DO-0X-XX-Axx-Bx-Cxx-Dxx-Exx где:
Х - диаметр измерительной головки (8, 11, 18, 25 мм)
ХХ - тип корпуса датчика (01, 02)
А - тип резьбы (00, 01, 02, 03, 04, 05, 06, 07, 08);
В - длина датчика без резьбы (от 0 мм до 230 мм с интервалом 5 мм, например, В20 -20мм);
С - длина датчика (от 30 мм до 250 мм с интервалом 10 мм, например, С50 - 50мм);
D - длина датчика с кабелем (05 - 0,5 м, 10 - 1 м, 50 - 5 м, 90 - 9 м);
Е - тип разъема (00, 01, 02, 03).
Кабели в составе преобразователей выпускаются в следующих модификациях:
CWY-DO- 0Х-11-Ахх-Вхх
где:
Х - диаметр измерительной головки (8, 11, 18, 25 мм)
А - длина кабеля (40 - 4м, 45 - 4,5 м, 80 - 8м, 85 - 8,5м);
В - тип коннектора (00, 01, 02, 03).
Проксиметры в составе преобразователей выпускаются в следующих модификациях:
CWY-DO- 0Х-21-А-В-С
где:
Х - диаметр измерительной головки (8, 11, 18, 25 мм)
А - общая длина кабеля (50 - 5м, 90 - 9м);
В - тип монтажа (00, 01);
С - специальное исполнение (00, 01).
Общий вид преобразователей вихретоковых CWY-DO представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские номера в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

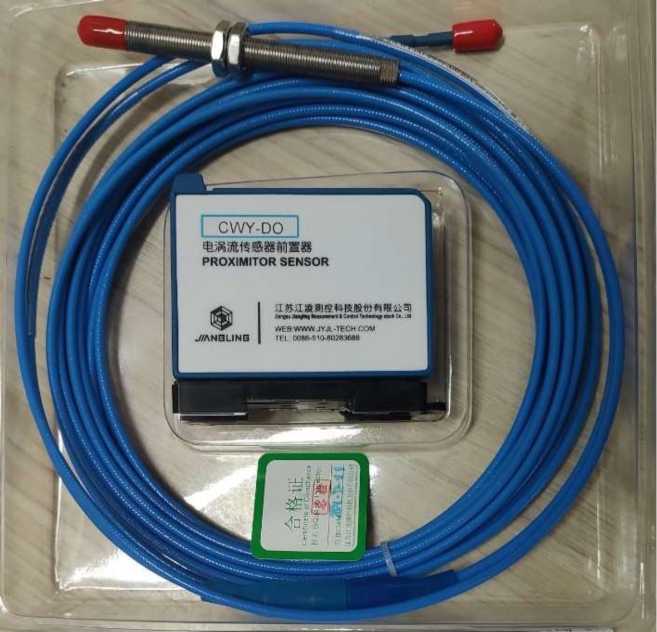

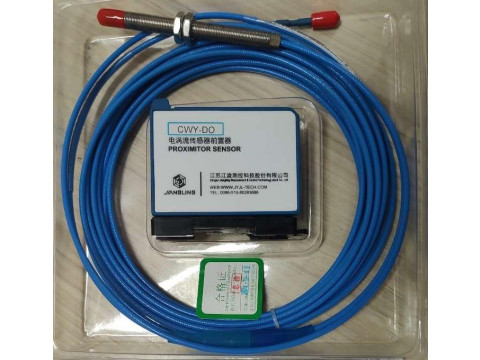

Рисунок 1 - Общий вид преобразователей вихретоковых CWY-DO

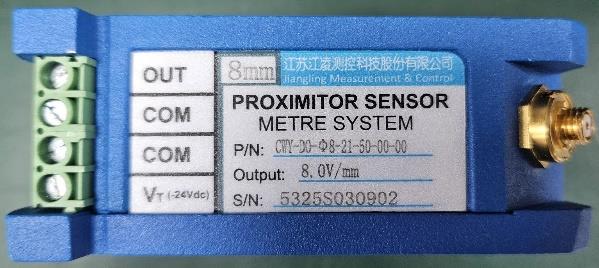

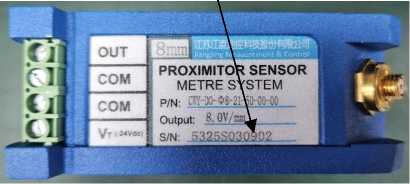

Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики | |||
|
CWY-DO-08 |
CWY-DO-011 |
CWY-DO-018 |
CWY-DO-025 | |
|
Номинальное значение коэффициента преобразования, В/мм |
8 |
4 |
1,5 |
0,8 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазоны измерений осевого перемещения, мм |
от 0,25 до 2,25 |
от 1 до 5 |
от 0,5 до 8,5 |
от 1 до 11 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений осевого перемещения, % |
±3 | |||
|
Диапазон измерений размаха виброперемещения (пик.), мкм |
от 1 до 1000 |
от 1 до 2000 |
от 1 до 4000 |
- |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
- | ||
|
Нелинейность амплитудной характеристики, % |
±3 |
- | ||
|
Неравномерность частотной характеристики, % |
±5 |
- | ||
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 60000 |
- | ||
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001), N - значение частоты вращения |
- | ||
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений при изменении температуры окружающей среды, % |
±2 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания, В |
от 18 до 30 |
|
Условия эксплуатации, °С: - датчика - проксиметра |
от -60 до +120 от -60 до +85 |
|
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрхвысота) - проксиметра, (длинахвысотахширина) |
030x250 88х70х35 |
|
Масса, кг, не более: - датчика (c кабелем) - проксиметра |
1 0,25 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Gа |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
CWY-DO |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 Руководства по эксплуатации «Устройство и принцип работы».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения»
