Штампы Эриксена ПРОМТ ЭУ
| Номер в ГРСИ РФ: | 96806-25 |
|---|---|
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Штампы Эриксена ПРОМТ ЭУ (далее - штампы) предназначены для измерений глубины вдавливания пуансона в образец материала при проведении испытаний на прочность покрытий или металла.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96806-25 | ||||||
| Действует | по 05.11.2030 | ||||||
| Наименование | Штампы Эриксена | ||||||
| Модель | ПРОМТ ЭУ | ||||||
| Приказы |
№2387 от
05.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4536d797-1f2c-35ba-0ce0-6ef3245ff8df | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, Литер А, Ч. Пом. 33Н, оф. 616.1
Поверка
| Методика поверки / информация о поверке |
МП 54-261-2025 Государственная система обеспечения единства измерений. Штампы Эриксена ПРОМТ ЭУ. Методика поверки
(с 05.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96806-25: Описание типа
2025-96806-25.pdf
|
Скачать | 118.5 КБ | |
|
96806-25: Методика поверки
МП 54-261-2025
2025-mp96806-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Штампы Эриксена ПРОМТ ЭУ (далее - штампы) предназначены для измерений глубины вдавливания пуансона в образец материала при проведении испытаний на прочность покрытий или металла.
Описание
Принцип действия штампов основан на вдавливания пуансона со сферическим наконечником в образец до появления разрушения покрытия или металла с фиксацией глубины вдавливания пуансона, которая характеризует качество этого покрытия или металла (прочность покрытий при растяжении, адгезию, предел прочности металлов).
Конструктивно штампы состоят из:
- скрепленных станин;
- поворотного прижимного устройства;
- штурвала;
- устройства расчета глубины вдавливания пуансона с двумя видами шкал (круговая и вертикальная);
- инструментов (комплектов, состоящих из пуансона определенного диаметра, соответствующей ему матрицы и прижимного кольца).
Образец фиксируется поворотным прижимным устройством между прижимным кольцом и матрицей и подвергается постепенному вдавливанию пуансона в поверхность образца с помощью штурвала. Результатом испытания является глубина вдавливания, вызвавшая разрушения покрытия или метала, которая измеряется с помощью круговой и вертикальной шкал.
Заводской номер, состоящий из арабских цифр, наносится типографским методом на табличку (шильд), установленную на станине штампа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид штампов представлен на рисунке 1. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбирование штампов не предусмотрено.

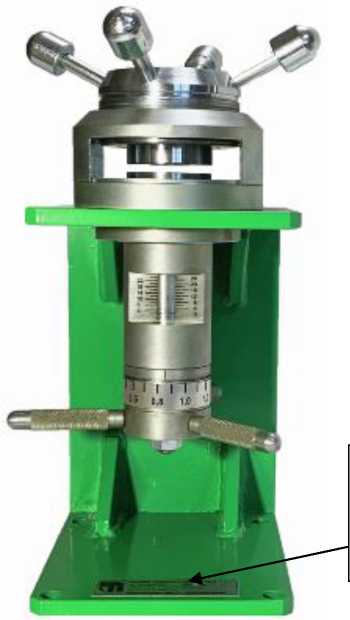

Место нанесения заводского номера

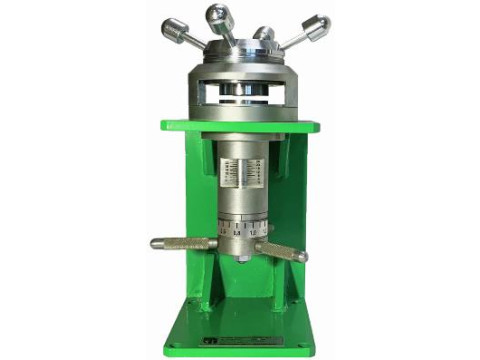

Рисунок 1 - Общий вид штампов
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины вдавливания пуансона, мм |
от 0,1 до 15,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм |
±0,1 |
|
Цена деления вертикальной шкалы, мм |
2,0 |
|
Цена деления круговой шкалы, мм |
0,1 |
Таблица 2 - Геометрические размеры инструментов
|
Наименование характеристики |
Значение для инструмента | |||
|
№1 |
№2 |
№3 |
№4 | |
|
Диаметр сферического наконечника пуансона, мм |
20±0,05 |
15±0,02 |
8±0,02 |
3±0,02 |
|
Внутренний диаметр матрицы, мм |
27±0,05 |
21±0,02 |
11±0,02 |
5±0,02 |
|
Внутренний диаметр прижимного кольца, мм |
33±0,1 |
18±0,1 |
10±0,1 |
3,5±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры штампа, мм, не более | |
|
- высота |
380 |
|
- ширина |
210 |
|
- длина |
240 |
|
Масса штампа, кг, не более |
17 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на шильд, установленный на станине штампа, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штамп Эриксена ПРОМТ ЭУ |
- |
1 шт. |
|
Инструмент №1 |
- |
Согласно заказу |
|
Инструмент №2 |
- |
Согласно заказу |
|
Инструмент №3 |
- |
Согласно заказу |
|
Инструмент №4 |
- |
Согласно заказу |
|
Ложемент для смены инструмента |
- |
Согласно заказу |
|
Упаковочная тара |
- |
1 шт. |
|
Штампы Эриксена ПРОМТ ЭУ. Руководство по эксплуатации |
ПРВМ.504.00.002РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «ПРВМ.504.00.002РЭ Штампы Эриксена ПРОМТ ЭУ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9.916-2023 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля»;
ГОСТ 29309-92 «Покрытия лакокрасочные. Определение прочности при растяжении»;
ЛПС 09-2025 «Штампы Эриксена ПРОМТ ЭУ. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»;
ПРВМ.441179.001 ТУ:2024 «Штампы Эриксена ПРОМТ ЭУ. Технические условия»
