Счётчики газа объёмные диафрагменные Atmos
| Номер в ГРСИ РФ: | 96808-25 |
|---|---|
| Производитель / заявитель: | ZENNER METERING TECHNOLOGY (SHANGHAI) LTD, КИТАЙ |
Счётчики газа объёмные диафрагменные Atmos (далее счётчики) предназначены для измерений объёма газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96808-25 | |||||||||||||||
| Действует | по 05.11.2030 | |||||||||||||||
| Наименование | Счётчики газа объёмные диафрагменные | |||||||||||||||
| Модель | Atmos | |||||||||||||||
| Модификации |
Atmos X1X2–X3–X4–X5, где: Х1–G1.6, G2.5, G4, G6 типоразмер стандартный c механическим отсчётным устройством;АG1.6, АG2.5, АG4, АG6 типоразмер стандартный c механическим отсчётным устройством и с асинхронно скользящими клапанами в виде задвижек;WG2.5, WG6 типоразмер c механическим отсчётным устройством и с расширенными метрологическими характеристика Х2–M - механическая связь счетного механизма с гидравлической частью;N - магнитная связь счетного механизма с гидравлической частью; Х3–Т –с механическим устройством температурной коррекции при наличии Х4–К - запорный клапан при наличии; Д - датчик загазованности при наличии; И - импульсный выход Х5–GPRS, NbIoT, LoRa - интерфейс связи при наличии на испытания представлены: Atmos G1.6N Atmos G6М-T Atmos WG2.5N Atmos Unicom IG4N |
|||||||||||||||
| Приказы |
№2387 от
05.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 15f71c83-51c5-3d67-423a-2685683ae775 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ZENNER METERING TECHNOLOGY (SHANGHAI) LTD, КИТАЙ, 6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0375.МП Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные Atmos. Методика поверки
(с 05.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96808-25: Описание типа
2025-96808-25.pdf
|
Скачать | 305.3 КБ | |
|
96808-25: Методика поверки
МЦКЛ.0375.МП
2025-mp96808-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Счётчики газа объёмные диафрагменные Atmos (далее счётчики) предназначены для измерений объёма газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С.
Описание
Принцип действия счётчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, который приводит в движение счётный механизм.
Счётчики конструктивно состоят из герметичного оцинкованного корпуса с измерительным механизмом и отсчётного устройства, механического или электронного типа. Счётчики могут оснащаться запорным клапаном и (или) датчиком загазованности.
Механическое отсчётное устройство состоит из корпуса с механической (или магнитной) трансмиссией с защитой от обратного хода и механической термокомпенсацией в виде спиральной биметаллической пружины для приведения измеренного объёма газа к 20 °С.
Электронное отсчётное устройство состоит из корпуса с механической или магнитной трансмиссией, электронного блока и электронной термокомпенсацией в виде встроенного термопреобразователя и датчика загазованности.
Электронный блок обеспечивает:
- вычисление накопленного объёма газа, приведённого к стандартным условиям с учётом условно-постоянных подстановочных значений давления и коэффициента сжимаемости в зависимости от реально замеряемых температур;
- ведение архива данных и событий;
- контроль за наличием воздуха в трубопроводе, состоянием батарей питания, температуры внешней среды, внешнего вмешательства;
- управление запорным клапаном;
- передачу данных через различные интерфейсы связи (оптопорт, NFC, GPRS, NB-IoT, 4G, Lorawan, wMbus);
Интерфейсы связи предназначены для дистанционной передачи информации об объёме потреблённого газа, а также для дистанционного управления запорным клапаном по команде с пункта учёта газоснабжающей организацией.
Структура условного обозначения счётчика:
Счётчик газа объёмный диафрагменный Atmos X1X2-X3-X4-X5
Х1 - G1.6, G2.5, G4, G6 типоразмер стандартный c механическим отсчётным устройством;
AG1.6, AG2.5, AG4, AG6 типоразмер стандартный c механическим отсчётным устройством и с асинхронно скользящими клапанами в виде задвижек;
WG2.5, WG6 типоразмер c механическим отсчётным устройством и с расширенными метрологическими характеристиками;
Unicom IG1.6, Unicom IG2.5, Unicom IG4, Unicom IG6 типоразмер с электронным модулем счётного устройства и электронным блоком коррекции по температуре.
Х2 - M - механическая связь счетного механизма с гидравлической частью;
N - магнитная связь счетного механизма с гидравлической частью;
Х3 - Т - с механическим устройством температурной коррекции при наличии;
Х4 - К - запорный клапан при наличии;
Д - датчик загазованности при наличии;
И - импульсный выход;
Х5 - GPRS, NbIoT, LoRa - интерфейс связи при наличии.
Общий вид счетчиков и места установки пломб для защиты от несанкционированного доступа представлены на рисунке 1.

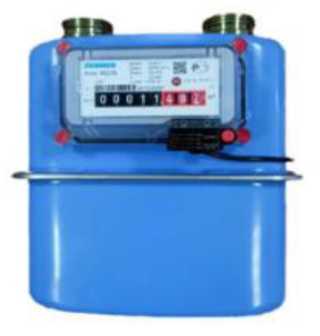

исполнение Atmos AG1.6 (AG2.5; AG4; AG6)

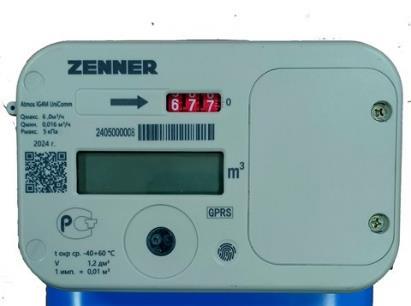

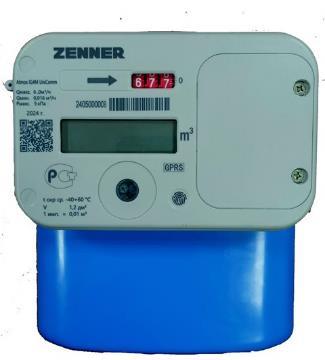

исполнение Atmos Unicom IG1.6
(Unicom IG2.5; Unicom IG4; Unicom IG6)

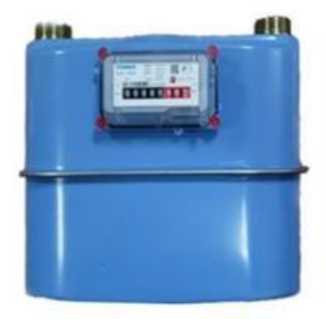

исполнение Atmos G1.6 (G2.5; G4; G6)

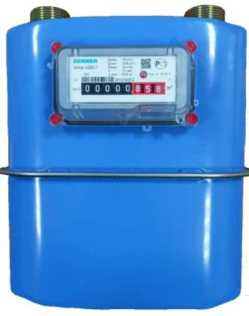

исполнение Atmos WG2.5 (WG6)

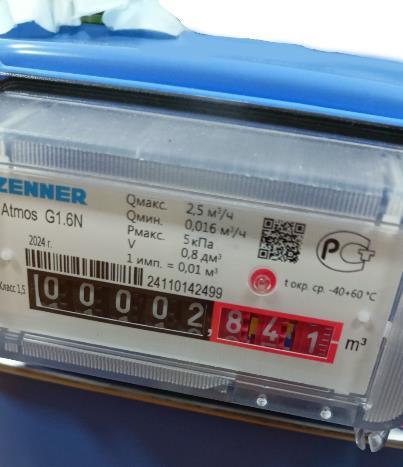

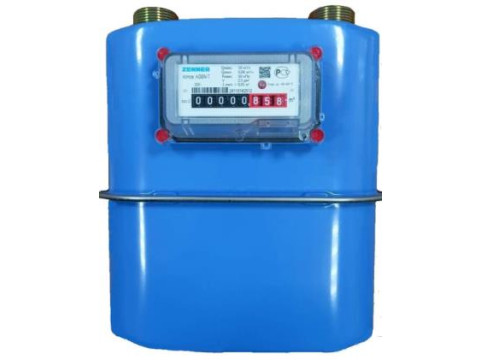

Рисунок 1 - Общий вид счетчиков
Заводской номер счётчика состоит из арабских цифр в формате, указанном на рисунке 2, является уникальным, присваивается организацией-изготовителем при выпуске из производства нарастающим итогом. Заводские номера указывается на корпусе счетчика, дублируются штрихкодом согласно рисунка 2, печатаются в паспорте счетчика.
Знак утверждения типа средств измерений наносится
на корпус счетчиков в месте,
указанном на рисунке 2.
QMacc Qmkm
л 5 *‘/ч ° 016 м»/ч 5гПа 0.8 4Mi
^NM6r
A,mos Gl 6N
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа

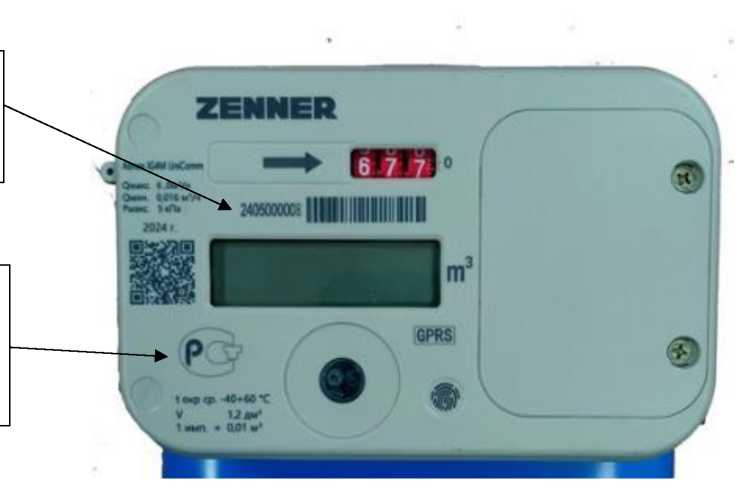

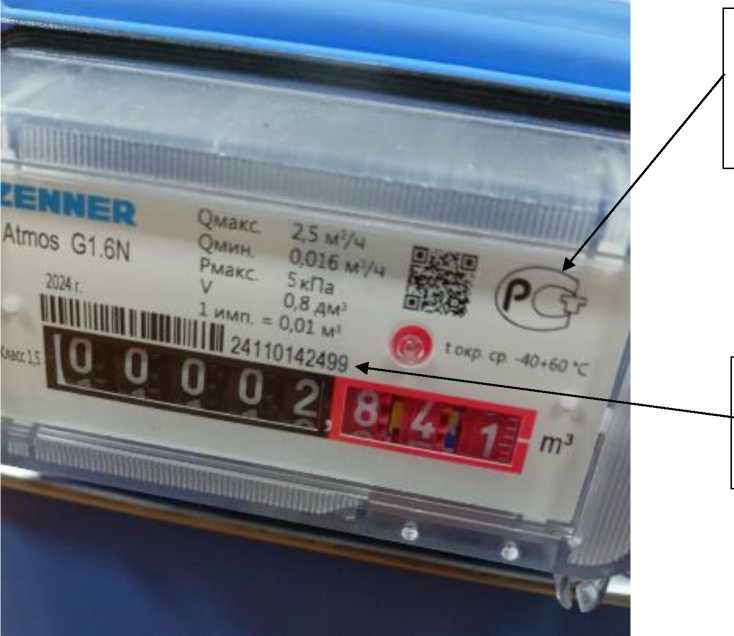

Рисунок 2 - Места расположения заводского номера и нанесения на корпус счетчика знака утверждения типа средств измерений

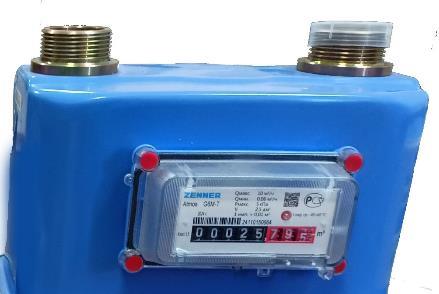

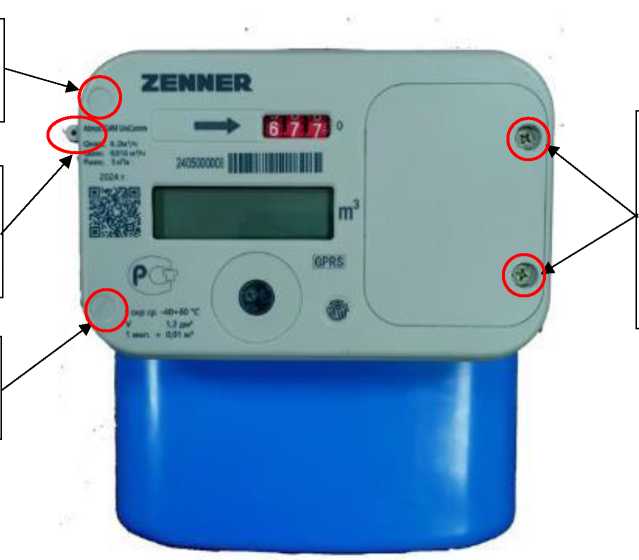

Схема пломбировки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений и места нанесения знака поверки на корпус средства измерений представлены на рисунке 3.
Место установки пломбы
Место нанесения знака поверки
Место установки пломбы
Места установки пломб или знака поверки при замене элемента питания
Рисунок 3 - Схема пломбировки счетчиков и места нанесения на корпус счетчика знака поверки
Программное обеспечение
ПО установленное в счётчике является встроенным и выполняет следующие функции:
- измерение потреблённого объёма газа и приведение его к стандартным условиям;
- отображение информации на ЖКИ (объём газа, состояние элементов питания и т.д.);
- управления запорным клапаном;
- передачи данных;
ПО однократно вписывается в постоянную память микроконтроллера счётчика при производстве и не может быть изменено. Изменение данных, хранящихся в памяти счётчика и результатов измерений с помощью команд, вводимых через интерфейс пользователя невозможно.
Защита ПО от обеспечивается конструкцией счётчика.
ПО защищено от несанкционированного доступа, преднамеренных и непреднамеренных изменений механическим опечатыванием - установкой пломбы со знаком поверки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ATM |
|
Номер версии не ниже (идентификационный номер) |
71ХХХХХ* |
|
Цифровой идентификатор |
- |
|
* XXXXX - значения от 00001 до 99999 | |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
приведены в таблицах 2 - 8.
Таблица 2 - Метрологические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
|
Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %, в диапазоне объёмных расходов не более: в диапазоне Qmin < Q < 0,1Qnom в диапазоне 0,1Qnom < Q < Qmax |
±3 ±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 3 - Основные технические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | ||||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 | |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
110/130 |
110/130 |
160 |
250 |
|
Высота, мм |
188,5 |
188,5 |
230 |
286,5 |
261,4 |
|
Ширина, мм |
183,8 |
183,8 |
205 |
254,2 |
330 |
|
Глубина, мм |
157,3 |
157,3 |
168 |
194,5 |
185,9 |
|
Масса, кг |
1,55 |
1,55 |
2 |
4,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | ||||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | ||||
|
Потеря давления при Qmax, Па, не более |
200 | ||||
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность воздуха, не более, % |
от -40 до +70 от 84 до 106,7 90 | ||||
Таблица 4 - Метрологические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
2,5 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %, в диапазоне объёмных расходов не более: в диапазоне Qmin < Q < 0,1Qnom в диапазоне 0,1Qnom < Q < Qmax |
±3 ±1,5 | |
|
Емкость отсчетного устройства, м3 |
99999,999 | |
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |
|
Циклический объем, дм3, не менее |
1,2 | |
Таблица 5 - Основные технические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
250 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | |
|
Высота, мм |
223 |
261,4 |
|
Ширина, мм |
205 |
330 |
|
Глубина, мм |
166 |
185,9 |
|
Масса, кг |
2,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |
|
Потеря давления при Qmax, Па, не более |
200 | |
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность воздуха, не более, % |
от -40 до +70 от 84 до 106,7 90 | |
Таблица 6 - Метрологические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
6 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,016 |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре плюс 20 °С, %, в диапазоне объёмных расходов не более: в диапазоне Qmin < Q < 0,1Qnom в диапазоне 0,1Qnom < Q < Qmax |
±3 ±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 7 - Основные технические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1,6 |
2,5 |
4 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между |
130 |
130 |
130 |
250 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение | |||
|
Высота, мм |
219,4 |
219,4 |
219,4 |
261,4 |
|
Ширина, мм |
205 |
205 |
205 |
330 |
|
Глубина, мм |
167,6 |
167,6 |
167,6 |
185,9 |
|
Масса, кг |
2,25 |
2,25 |
2,25 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |||
|
Потеря давления при Qmax, Па, не более |
200 | |||
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность воздуха, не более, % |
от -40 до +70 от 84 до 106,7 90 | |||
Таблица 8 - Показатели надежности счетчиков Atmos
|
Наименование характеристики |
Значение |
|
Средняя наработка счетчика до отказа, ч |
95000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
на корпус средства измерений носится в соответствие с рисунком 2.
Комплектность
Таблица 9 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счётчик газа объёмный диафрагменный Atmos |
по заказу |
1 шт | |
|
Паспорт |
1 экз | ||
|
Комплект монтажных частей |
по заказу |
Сведения о методах измерений
изложены в разделе 3 «Устройство и принцип работы» документа «Счётчики газа объёмные диафрагменные Atmos. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Счётчик газа объёмный диафрагменный Atmos. Стандарт предприятия.
