Прессы испытательные YT-YSKN
| Номер в ГРСИ РФ: | 96823-25 |
|---|---|
| Категория: | Прессы |
| Производитель / заявитель: | ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ |
Прессы испытательные YT-YSKN (далее - прессы) предназначены для измерения силы сжатия и скорости перемещения прижимной плиты при испытаниях на прочность образцов картона, бумаги и изделий из них.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96823-25 | |||||||||
| Действует | по 07.11.2030 | |||||||||
| Наименование | Прессы испытательные | |||||||||
| Модель | YT-YSKN | |||||||||
| Модификации |
YT-YS05KN YT-YS10KN YT-YS20KN YT-YS30KN YT-YS40KN YT-YS50KN |
|||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2a2512c5-a996-d409-db96-9c6e84868b2e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ, 1/F, Building 23, Qiheng U Valley Hightech Industrial Park, 889 Huancheng North Road, Fuxi Street, Deqing, Huzhou, Zhejiang
Поверка
| Методика поверки / информация о поверке |
МП АПМ 18-25 Государственная система обеспечения единства измерений. Прессы испытательные YT-YSKN. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96823-25: Описание типа
2025-96823-25.pdf
|
Скачать | 121.2 КБ | |
|
96823-25: Методика поверки
МП АПМ 18-25
2025-mp96823-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Прессы испытательные YT-YSKN (далее - прессы) предназначены для измерения силы сжатия и скорости перемещения прижимной плиты при испытаниях на прочность образцов картона, бумаги и изделий из них.
Описание
Принцип действия прессов основан преобразовании силоизмерительным тензометрическим датчиком нагрузки, приложенной при сжатии испытываемого образца, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Конструктивно прессы состоят корпуса, который представляет из себя прочное прямоугольное основание с расположенной сверху рабочей плитой и электроприводом внутри. На рабочей плите расположена силовая рама с подвижной поперечной балкой, на которой установлена прижимная плита с силоизмерительным тензометрическим датчиком. Внутри силовой рамы расположены направляющие колонны, по которым при помощи винтовых пар перемещается подвижная балка с прижимной плитой. Движение для перемещения подвижной поперечной балки винтовые пары получают от электропривода. В основании одной из колон установлен пульт со всторенным компьютером с сенсорным дисплеем для управления работой пресса и отображения результатов измерений. Также в пульте расположена кнопка аварийной остановки пресса и встроенный принтер.
Прессы испытательные YT-YSKN выпускаются в шести модификациях и отличаются между собой наибольшим пределом измерений силы, габаритными размерами и массой.
Идентификация прессов осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе и отображающую информацию о модификации пресса и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации), которая входит в обязательный комплект поставки пресса и содержит информацию о метрологических и технических характеристиках машины.
К средствам измерений данного типа относятся прессы испытательные YT-YSKN модификаций YT-YS05KN, YT-YS10KN, YT-YS20KN, YT-YS30KN, YT-YS40KN, YT-YS50KN.
Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-числовом формате, состоящем из букв латинского алфавита и арабских цифр наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус пресса.
Нанесение знака поверки на прессы не предусмотрено.
Общий вид прессов представлен на рисунке 1.
Общий вид маркировочной таблички с местом указания заводского номера представлены на рисунке 2.
Места расположения (зависит от модификации) маркировочной таблички с указанием заводского номера

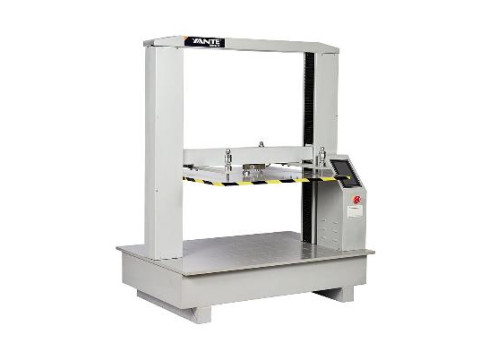

Рисунок 1 - Общий вид прессов испытательных YT-YSKN
Рисунок 2 - Общий вид маркировочной таблички с указанием заводского номера
Программное обеспечение
Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «120-А», устанавливаемое на компьютер с сенсорным дисплеем, встроенный в пульт управления. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
120-А |
|
Номер версии (идентификационный номер ПО) |
1.0.9 RUS |
|
Алгоритм вычисления цифрового идентификатора |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений скорости перемещения прижимной плиты, мм/мин |
Абсолютная погрешность измерений скорости перемещения прижимной плиты, мм/мин |
|
YT-YS05KN |
от 0,5 до 5 |
±1 |
от 1 до 120 |
±0,5 |
|
YT-YS10KN |
от 1 до 10 | |||
|
YT-YS20KN |
от 2 до 20 | |||
|
YT-YS30KN |
от 3 до 30 | |||
|
YT-YS40KN |
от 4 до 40 | |||
|
YT-YS50KN |
от 5 до 50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
2180x1650x2670 |
|
Масса, кг, не более |
1670 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220-240 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пресс испытательный |
YT-YSKN |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Бумага для принтера |
- |
2 рул. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Работа с прессом» руководства по эксплуатации «Прессы испытательные YT-YSKN».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498
Стандарт предприятия «Прессы испытательные YT-YSKN производства ZHEJIANG
YANTE SCIENTIFIC INSTRUMENT CO., LTD.»
