Счетчики электрической энергии трехфазные многофункциональные "ИМПУЛЬС-31"

Назначение

Счетчики электрической энергии трехфазные многофункциональные «ИМПУЛЬС-31» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ ШС 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «Ы», «L2», «ЬЗ», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

(D © © © © ® ©• ®   © ® СР ©

ИМПУЛЬС-31-АМ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- X (D Тип счётчика

31- трёхфазный счетчик первая модель

АМ - выполненный по ТЗ Армении

РФ - выполненный по ТЗ России

© Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

© Класс точности

А1 - класс точности 1 по ГОСТ 31819.21

АО.5 - класс точности 0,5S по ГОСТ 31819.22

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R0.5 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 0.5

A0.2R1 -класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23

A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 © Номинальное напряжение

57,7 - 57,7 В

220-220 В

230 - 230 В

(5) Номинальный (базовый) ток

1 -1 А

5-5 А

10-10А

(6) Максимальный ток

10А-10А

50А - 50 А

60А-60А

80А-80А

100А-100А

©Тип измерительных элементов

S - шунты

Т - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

(8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса ® Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля интерфейса Е/п - интерфейс Ethernet, где п - номер модификации модуля интерфейса

RFWF/n - радиоинтерфейс WiFi, где п - номер модификации модуля интерфейса RFLT/n - радиоинтерфейс LTE, где п - номер модификации модуля интерфейса (Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «ИМПУЛЬС»

Р1 - протокол DLMS/COSEM/СПОДЭС

Р2 - протоколы «ИМПУЛЬС»и DLMS/COSEM/СПОДЭС

(Q) Дополнительные функции

Н - датчик магнитного поля

In - дискретный вход, где п - количество входов

К - реле управления нагрузкой в цепи тока

L - подсветка индикатора

М - измерение параметров качества электрической энергии

О - оптопорт

Qn - дискретный выход, где п - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где п - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где п - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют

© Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях

Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов (опционально) закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

t-             Счетчики имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса

счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках- до 8). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней t (праздничные и перенесенные дни) - до 30. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы- действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,5, 10,15, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

- фазных напряжений;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- частоты сети;

- отклонения частоты;

- активной мгновенной мощности по каждой фазе;

- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе.

Счетчики, у которых в условном обозначении присутствуют символы «SN» или «TN», дополнительно позволяют отслеживать наличие тока в цепи нейтрали.

*             Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика t

- заводского номера счетчика;

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

»             - 8 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 30 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу.

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, ■’ количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

Общий вид средства измерений представлен на рисунках 1-3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1-3.

ИМПУПЬе-31.>ЧХ'-'Л'ЗЪА{а2-/ .11-!г 1>ЛА-3-Г<£4в5-ЯГ PI hKLMOVy-U

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

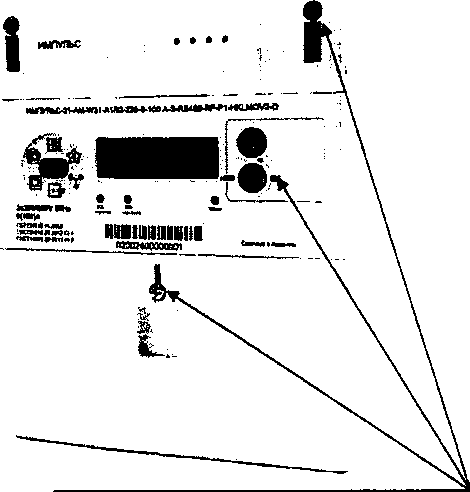

Рисунок 1 -Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W31

ГВЧ21-2В»ЗС’.1

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

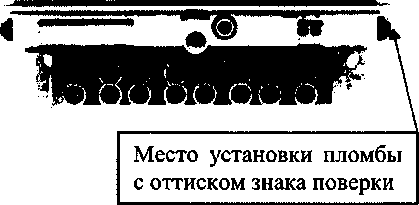

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

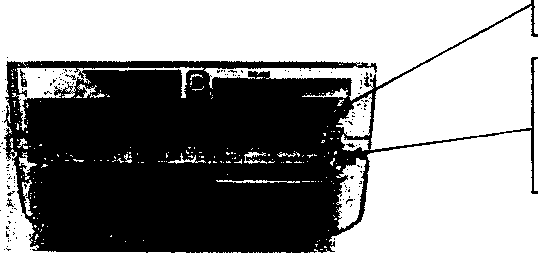

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W32

ИМПУЛЬС-31

&eSsS&&

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Че

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

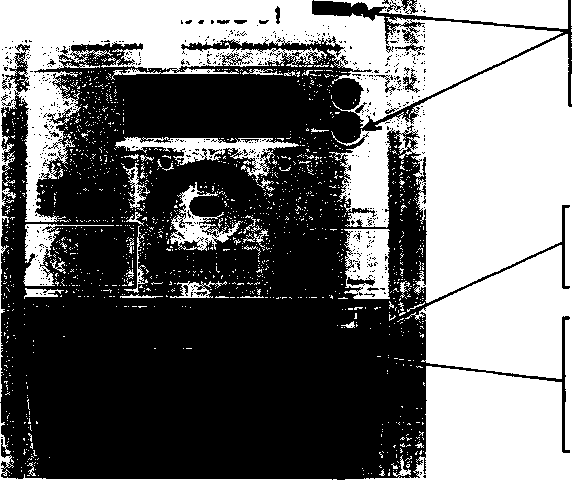

Рисунок 3 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W33

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, он имеет отдельную контрольную сумму для метрологически значимых и метрологически незначимых деталей и записывается в прибор на этапе производства

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3-6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности при измерении параметров электрической сети

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу «Счетчики электрической энергии трехфазные многофункцио-

•        нальные «ИМПУЛЬС-31». Методика поверки» МП-ЭНЕРГО.411152.002, утвержденному ЗАО «На

циональный орган по стандартизации и метрологии» РА в 2024г.

Основные средства поверки:

- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1);

- универсальная пробойная установка У ПУ-10;

- секундомер СОСпр-2б (класс точности 2).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ АМ 50109898.9260-2024 Счетчики электрической энергии трехфазные многофункциональные «ИМПУЛЬС-31». Технические условия
