Анализаторы сигналов N9020B
| Номер в ГРСИ РФ: | 96853-25 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Анализаторы сигналов N9020B (далее - анализаторы) предназначены для измерений частоты и уровня мощности радиотехнических сигналов, а также параметров их спектра.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96853-25 | |||||||||||||||
| Наименование | Анализаторы сигналов | |||||||||||||||
| Модель | N9020B | |||||||||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 633cf85b-08e9-82c1-ab10-b3a3583c8955 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Keysight Technologies Malaysia Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900 Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1353-441-2025 Государственная система обеспечения единства измерений. Анализаторы сигналов N9020B. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96853-25: Описание типа
2025-96853-25.pdf
|
Скачать | 175.1 КБ | |
|
96853-25: Методика поверки
РТ-МП-1353-441-2025
2025-mp96853-25.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Анализаторы сигналов N9020B (далее - анализаторы) предназначены для измерений частоты и уровня мощности радиотехнических сигналов, а также параметров их спектра.
Описание
Конструктивно анализаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LBN.
К анализаторам данного типа относятся анализаторы с серийными номерами: 300463, 300473, 300474, 300517.
Каждый анализатор имеет индивидуальный набор установленных опций согласно таблице 1.
Таблица 1 - Обозначение опций и их функциональное значение
|
Обозначение |
Функциональное назначение |
|
1 |
2 |
|
Серийный номер 300463 | |
|
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
|
B25 |
Полоса анализа 25 МГц |
|
B40 |
Полоса анализа 40 МГц |
|
B85 |
Полоса анализа 85 МГц |
|
DP2 |
Цифровой процессор с памятью сбора данных 2 Гбайт |
|
DP4 |
Цифровой процессор с памятью сбора данных 4 Гбайт |
|
EA3 |
Электронный аттенюатор до 3,6 ГГц |
|
EP2 |
Улучшенные фазовые шумы |
|
FS1 |
Поддержка быстрой развертки |
|
FS2 |
Повышенная скорость развертки |
|
MPB |
Обход микроволнового преселектора |
|
Р26 |
Предусилитель, 26,5 ГГц |
|
PFR |
Прецизионный опорный генератор 10 МГц |
|
N90EMFP2B-1FP |
Ускоренное измерение коэффициента мощности соседнего канала |
Продолжение таблицы 1
|
1 |
2 |
|
Серийный номер 300473 | |
|
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
|
B25 |
Полоса анализа 25 МГц |
|
B40 |
Полоса анализа 40 МГц |
|
DP2 |
Цифровой процессор с памятью сбора данных 2 Гбайт |
|
EP2 |
Улучшенные фазовые шумы |
|
FS1 |
Поддержка быстрой развертки |
|
FS2 |
Повышенная скорость развертки |
|
MPB |
Обход микроволнового преселектора |
|
N90EMFP2B |
Ускоренное измерение коэффициента мощности соседнего канала |
|
Серийный номер 300474 | |
|
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
|
B25 |
Полоса анализа 25 МГц |
|
B40 |
Полоса анализа 40 МГц |
|
DP2 |
Цифровой процессор с памятью сбора данных 2 Гбайт |
|
EP2 |
Улучшенные фазовые шумы |
|
FS1 |
Поддержка быстрой развертки |
|
FS2 |
Повышенная скорость развертки |
|
MPB |
Обход микроволнового преселектора |
|
N90EMFP2B |
Ускоренное измерение коэффициента мощности соседнего канала |
|
Серийный номер 300517 | |
|
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
|
B1X |
Полоса анализа 140 МГц |
|
B1Y |
Полоса анализа 160 МГц |
|
B25 |
Полоса анализа 25 МГц |
|
B40 |
Полоса анализа 40 МГц |
|
DP2 |
Цифровой процессор с памятью сбора данных 2 Гбайт |
|
DP4 |
Цифровой процессор с памятью сбора данных 4 Гбайт |
|
EA3 |
Электронный аттенюатор до 3,6 ГГц |
|
EP2 |
Улучшенные фазовые шумы |
|
EXM |
Опция для работы с внешними преобразователями частоты |
|
FS1 |
Поддержка быстрой развертки |
|
FS2 |
Повышенная скорость развертки |
|
MPB |
Обход микроволнового преселектора |
|
NF2 |
Компенсация собственных шумов прибора |
|
Р26 |
Предусилитель, 26,5 ГГц |
|
PFR |
Прецизионный опорный генератор 10 МГц |
|
YAS |
Вывод видеосигнала экранного изображения на соединитель «Analog Out» на задней панели |
|
N90EMEDPB |
Расширенный пакет отображения |
|
N90EMFP2B |
Быстрые измерения мощности |
|
N90EMFT1B |
Триггер частотной маски с длительностью сигнала >15 мкс |
|
N90EMRBEB |
Расширение фильтров ПЧ свыше 10 МГц |
|
N90EMTDSB |
Сканирование во временной области |
Конструкция анализаторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование производится методом нанесения наклеек с маркировкой производителя на головки винтов под внешним кожухом корпуса анализатора.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на верхнюю панель анализатора.
Нанесение знаков утверждения типа и поверки на корпус средства измерений не предусмотрено.
Общий вид анализаторов с указанием места нанесения серийного номера приведен на рисунках 1, 2.

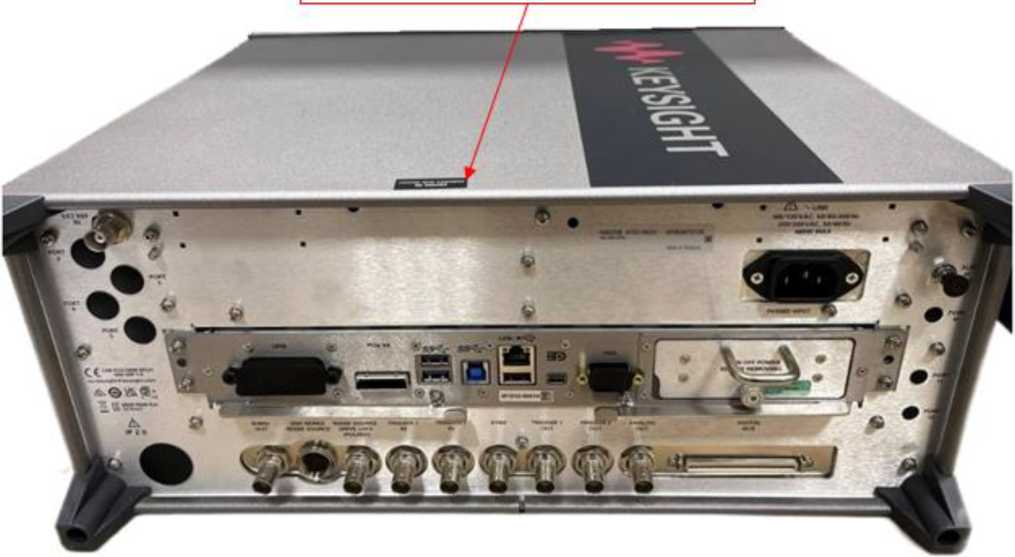

Рисунок 1 - Вид передней панели анализаторов
Место нанесения серийного номера

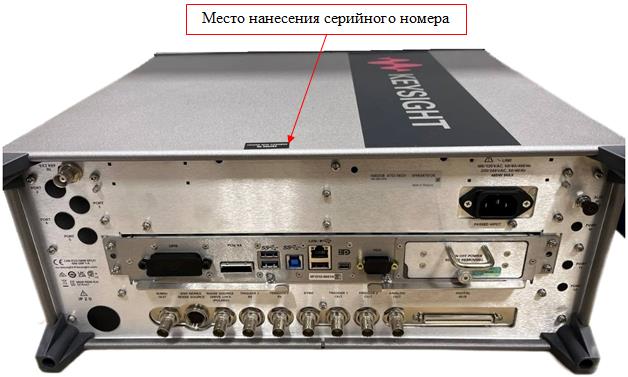

Рисунок 2 - Вид задней панели корпуса анализаторов с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение «Keysight MXA Signal Analyzer» предназначено для управления режимами работы анализаторов, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «Keysight MXA Signal Analyzer» предназначено только для работы с анализаторами спектра N9020B и не может быть использовано отдельно от измерительновычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристиканализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Keysight MXA Signal Analyzer |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
А.37.02 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц |
от 10 до 26,5009 |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора |
±(T • 5ог + 2-10-6 + 5k)1) |
|
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц |
±(F • 5ог + 0,0025 • ПО + + 0,05 • ПЧ + 2 + + 0,5 • ПО/(КТ-1))2) |
|
Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц |
±(F • (T • 5ог + + 2Л0-6 + 5k) +0,1) |
|
Диапазон ослаблений входного аттенюатора, дБ с шагом 2 дБ (штатно) с шагом 1 дБ (опция EA3) |
от 0 до 70 от 0 до 24 |
|
Средний уровень собственных шумов3) при выключенном/включенном предусилителе, дБ (мВт/Гц)4) от 1 до 10 МГц включ. св. 10 МГц до 2,1 ГГц включ. св. 2,1 до 8,4 ГГц включ. св. 8,4 до 13,6 ГГц включ. св. 13,6 до 17,1 ГГц включ. св. 17,1 до 20 ГГц включ. св. 20 до 26,5 ГГц |
-150/-161 -151/-163 -149/-162 -148/-162 -144/-159 -143/-157 -136/-152 |
Продолжение таблицы 3
|
1 |
2 |
|
Неравномерность амплитудно-частотной характеристики (А)5), дБ, в диапазонах частот, не более при выключенным предусилителе или его отсутствии6) от 2-10-8 до 1-10-2 ГГц включ. |
±0,6 |
|
св. 1-10-2 до 3,6 ГГц включ. |
±0,45 |
|
св. 3,6 до 8,4 ГГц включ. |
±1,5 |
|
св. 8,4 до 13,6 ГГц включ. |
±2,0 |
|
св. 13,6 до 22 ГГц включ. |
±2,0 |
|
св. 22 до 26,5 ГГц |
±2,5 |
|
при включенном предусилителе7) от 1-10-7 до 3,6 ГГц включ. |
±0,75 |
|
св. 3,6 до 8,4 ГГц включ. |
±2,0 |
|
св. 8,4 до 13,6 ГГц включ. |
±2,3 |
|
св. 13,6 до 17,1 ГГц включ. |
±2,5 |
|
св. 17,1 до 22 ГГц включ. |
±2,5 |
|
св. 22 до 26,5 ГГц |
±3,5 |
|
Пределы допускаемой абсолютной погрешности измерений мощности, дБ на опорной частоте 50 МГц |
±0,33 |
|
с выключенным предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц |
±(0,33 + А) |
|
с включенным предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц |
±(0,39 + А) |
|
Пределы допускаемой абсолютной погрешности при измерении мощности из-за переключения полос пропускания, относительно 30 кГц, дБ от 1 до 1,5-106 Гц включ. |
±0,05 |
|
от 1,6-106 до 3-106 Гц включ. |
±0,1 |
|
4-106; 5-106; 6-106; 8-106 Гц |
±1 |
|
Неравномерность шкалы дисплея при значениях входного сигнала смесителя во всем частотном диапазоне, дБ, не более: от минус 10 до минус 80 дБ (1 мВт)8) |
±0,10 |
|
Спектральная плотность фазового шума относительно мощности несущей частоты 1 ГГц, при отстройке, дБ относительно мощности несущей в полосе пропускания 1 Гц, не более 100 Гц |
-91 |
|
10 кГц |
-113 |
|
100 кГц |
-116 |
|
1 МГц |
-135 |
|
Относительный уровень помех, обусловленных гармоническими искажениями9), дБ относительно мощности несущей, не менее от 1,0-10’2 до 1,0 ГГц включ. |
60 |
|
св. 1,0 до 1,8 ГГц включ. |
56 |
|
св. 1,8 до 6,5 ГГц включ. |
80 |
|
св. 6,5 до 11,0 ГГц включ. |
70 |
|
св. 11,0 до 13,25 ГГц включ. |
65 |
Продолжение таблицы 3
|
1 |
2 |
|
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка10), дБ относительно мощности несущей, не менее от 1,0-10’8 до 0,1 ГГц включ. св. 0,1 до 0,4 ГГц включ. св. 0,4 до 3,6 ГГц включ. св. 3,6 до 26,5 ГГц |
84 90 92 90 |
|
1) где Т - период времени от момента калибровки (лет); 5ог - пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора за год, 5ог = 1-10-6 (1-10-7 для анализатора с опцией PFR); 5k - пределы допускаемой относительной погрешности юстировки опорного генератора, 5k = 1,4-10-6 (4-10-8 для анализатора с опцией PFR); 2) где F - значение частоты измеряемого сигнала, Гц; ПО - полоса обзора, Гц; ПЧ -полоса пропускания фильтра ПЧ, Гц; КТ - количество точек ПО; 3) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, температуре окружающего воздуха от плюс 20 °С до плюс 30 °С; 4) дБ относительно 1 мВт в полосе пропускания 1 Гц; 5) измерения проводятся относительно опорной частоты 50 МГц при настроенном преселекторе; 6) ослабление входного аттенюатора 10 дБ; 7) ослабление входного аттенюатора 0 дБ; 8) дБ относительно 1 мВт; 9) при уровне входного сигнала минус 15 дБ (1 мВт); 10) при двух тонах минус 5 дБ (1 мВт) и разнесением тонов 1 МГц, максимальный уровень смесителя минус 10 дБ (1 мВт), предусилитель выключен. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
от 198 до 242 50 |
|
Габаритные размеры (ширинах длинах высота), мм, не более |
426x368x177 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от +20 до +30 от 30 до 80 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор сигналов |
N9020B |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 1 - 12 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
