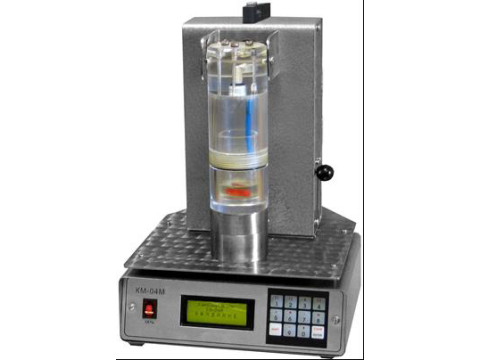

Кальциметры КМ
| Номер в ГРСИ РФ: | 96858-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП Геосфера", г. Тверь |
Кальциметры КМ (далее - кальциметры) предназначены для измерений массовых долей кальцита (карбоната кальция) СаСОз и доломита CaMg(CO3)2 в образцах горной породы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96858-25 | |||||||||
| Действует | по 17.11.2030 | |||||||||
| Наименование | Кальциметры | |||||||||
| Модель | КМ | |||||||||
| Модификации |
КМ-04МС КМ-05МС |
|||||||||
| Приказы |
№2467 от
17.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fc3008d3-e8e4-acd6-8cad-287a4db55ec2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «Геосфера», РОССИЯ, 170028, г. Тверь, наб. Реки Лазури, д. 15
Поверка
| Методика поверки / информация о поверке |
МП 99-251-2024 Государственная система обеспечения единства измерений. Кальциметры КМ. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96858-25: Описание типа
2025-96858-25.pdf
|
Скачать | 173.6 КБ | |
|
96858-25: Методика поверки
МП 99-251-2024
2025-mp96858-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Кальциметры КМ (далее - кальциметры) предназначены для измерений массовых долей кальцита (карбоната кальция) СаСОз и доломита СаМд(СОз)2 в образцах горной породы.
Описание
Принцип действия кальциметров основан на измерении давления и температуры углекислого газа в реакционной камере, выделяемого при взаимодействии карбонатов, содержащихся в анализируемом образце, с водным раствором соляной кислоты, и в последующем расчете массовых долей кальцита и доломита, основанном на различии кинетики их реакции с кислотой.
Конструктивно кальциметры представляют собой автоматизированные приборы, состоящие из технологического и электронного блока. Технологический блок состоит из поршневого дозатора, емкости для кислоты, датчика давления, пережимного клапана, реакционной камеры с датчиком температуры и магнитной мешалкой.
Кальциметры выпускаются в модификациях КМ-04МС и КМ-05МС, которые отличаются между собой количеством реакционных камер.
Корпус кальциметров изготавливают из пластмассы и металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.
Каждый экземпляр кальциметров имеет заводской номер, расположенный на задней стороне кальциметров. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид кальциметров представлен на рисунке 1. Место нанесения заводского номера на кальциметры представлено на рисунке 2.

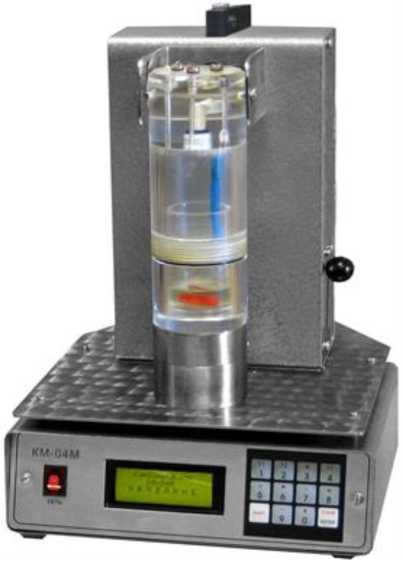

Кальциметры КМ, модификация КМ-04МС

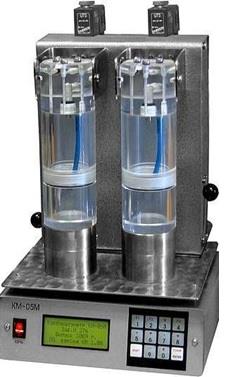

Кальциметры КМ, модификация КМ-05МС
Рисунок 1 - Общий вид кальциметров КМ
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на кальциметры КМ
Пломбирование кальциметров не предусмотрено. Конструкция кальциметров обеспечивает ограничение доступа к частям кальциметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Кальциметры оснащены встроенным программным обеспечением (далее - ПО) КМ, позволяющим осуществлять прием, аналогово-цифровое преобразование, обработку, хранение, вывод экспериментальных данных и результатов расчета. Также кальциметры оснащены внешним ПО Carbon, позволяющим осуществлять контроль процесса измерений, сбор и хранение экспериментальных данных.
Уровень защиты ПО кальциметров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО кальциметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Внешнее | |
|
Идентификационное наименование ПО |
КМ |
Carbon |
|
Номер версии (идентификационный номер) ПО |
2.X* |
4.X.X.X* |
|
Цифровой идентификатор ПО |
- |
- |
|
* «Х» является метрологически незначимой частью ПО и принимает значения от 0 до 99 | ||
Влияние ПО на метрологические характеристики кальциметров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовых долей кальцита и доломита, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовых долей кальцита и доломита, % |
± 15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
КМ-04МС |
КМ-05МС | |
|
Количество одновременно исследуемых образцов, шт. |
1 |
2 |
|
Масса исследуемого образца, мг, не более: - при карбонатности св. 20 % - при карбонатности св. 10 % до 20 % включ. - при карбонатности от 5 % до 10 % включ. |
1000 2000 4000 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50/60 | |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
380 250 310 | |
|
Масса, кг, не более |
7,5 |
10,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 25 °С), %, не более - атмосферное давление, кПа |
от +22 до +26 85 от 84,0 до 106,7 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
4 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Кальциметр |
КМ |
1 шт. |
|
Интерфейсный кабель |
_ |
1 шт. |
|
Сетевой шнур |
_ |
1 шт. |
|
Комплект запасных изделий и принадлежностей |
_ |
1 шт. |
|
Диск с ПО |
_ |
1 шт. |
|
Кальциметр КМ-04МС. Руководство по эксплуатации1) |
_ |
1 экз. |
|
Кальциметр КМ-05МС. Руководство по эксплуатации2) |
_ |
1 экз. |
|
Программа для работы с кальциметрами серии КМ. Carbon 4.0. Руководство пользователя |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) для модификации КМ-04МС 2) для модификации КМ-05МС | ||
Сведения о методах измерений
- разделе 2 «Использование по назначению» документа «Кальциметр КМ-04МС. Руководство по эксплуатации»;
- разделе 2 «Использование по назначению» документа «Кальциметр КМ-05МС. Руководство по эксплуатации».
Применение кальциметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 4215-001-70943252-2010 «Кальциметры КМ-04МС, КМ-05МС. Технические условия».
