Резервуар стальной горизонтальный цилиндрический РГС-5
| Номер в ГРСИ РФ: | 96861-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Завод Нефтехимического Оборудования", г.Челябинск |
|
96861-25: Описание типа
2025-96861-25.pdf
|
Скачать | 148.1 КБ |
Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96861-25 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-5 | ||||||
| Приказы |
№2467 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1689d2bc-b32f-b77b-f203-31b7078162dc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЗНХО», РОССИЯ, 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96861-25: Описание типа
2025-96861-25.pdf
|
Скачать | 148.1 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Описание
Принцип действия резервуара основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с днищами. Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-5 с заводским номером 4410 расположен на территории АО "Транснефть-Приволга" Бугурусланское РНУ, ЛПДС «Похвистнево».
Фотография общего вида резервуара, горловины и заводского номера представлена на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара. Заводской номер в виде цифрового обозначения нанесен на металлическую табличку, расположенную на стенке резервуара (обеспечивается идентификация, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.
Пломбирование резервуаров не предусмотрено.

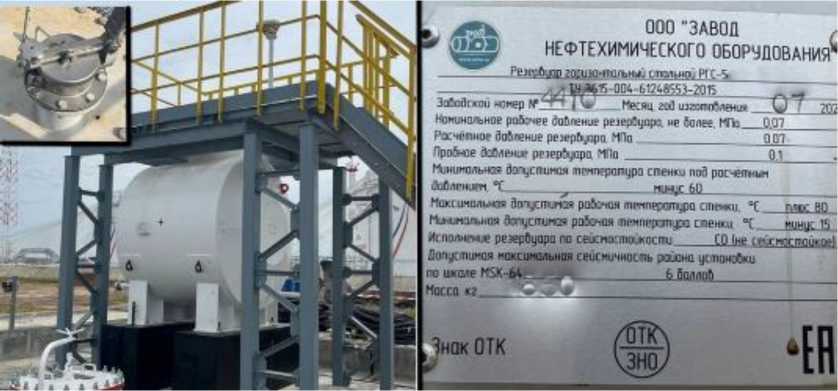

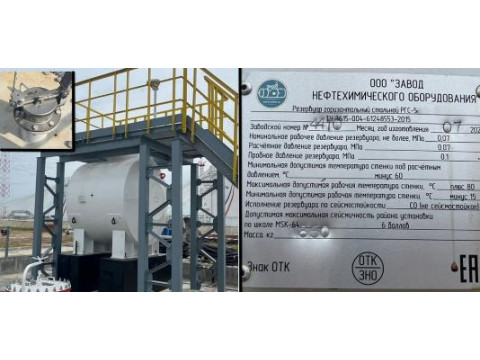

Рисунок 1 - Фотография общего вида резервуара РГС-5 (№4410) горловины и заводского номера
Технические характеристики
Метрологические, основные технические характеристики и показатели надежности приведены в таблицах 1, 2, 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-5 | |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости, (объёмный метод)% |
± 0,25 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 40 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 |
1 шт. |
|
Технический паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 технического паспорта.
Нормативные документы
Приказ Росстандарта № 2356 от 26 сентября 2022 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
