Резервуары стальные горизонтальные цилиндрические Р-4
| Номер в ГРСИ РФ: | 96902-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Дзержинскхиммаш" (ДЗХМ), Свердловская обл., г. Екатеринбург |
Резервуары стальные горизонтальные цилиндрические Р-4 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96902-25 | |||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||||||||
| Модель | Р-4 | |||||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3d4330ed-6461-40ce-a290-0c6ae61e46ed | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Дзержинскхиммаш, СССР, Нижегородская область, г. Дзержинск
Поверка
| Методика поверки / информация о поверке |
МП-009-2025 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические Р-4. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96902-25: Описание типа
2025-96902-25.pdf
|
Скачать | 254.8 КБ | |
|
96902-25: Методика поверки
МП-009-2025
2025-mp96902-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические Р-4 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды с плоскими днищами наземного расположения.
Резервуары расположены по адресу: г. Севастополь, ул. Катерная, д. 2.
К данному типу относятся резервуары стальные горизонтальные цилиндрические Р-4 с заводскими номерами 1, 2, 1362/3, 803/4. Общий вид резервуаров стальных горизонтальных цилиндрических Р-4 приведен на рисунке 1.
Заводские номера в виде цифрового обозначения, состоящего из одной или нескольких арабских цифр, разделенных знаком слеш, нанесены методом ручной маркировки на информационную табличку, расположенную рядом с горловиной каждого резервуара, в местах, указанных на рисунках 2, 3, 4, 5.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование резервуаров для защиты от несанкционированного доступа не предусмотрено.

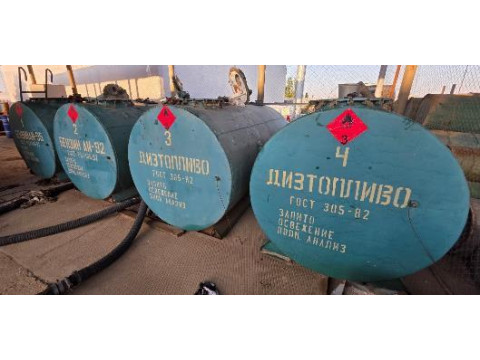

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических Р-4
Место нанесения заводского номера
Место расположения информационной таблички

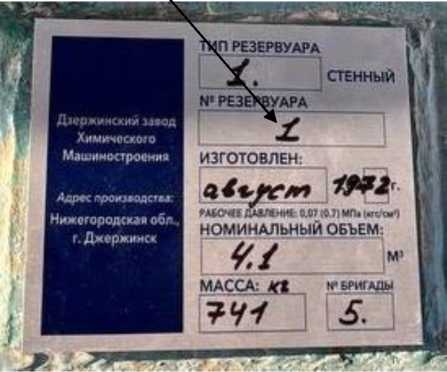

Рисунок 2 - Общий вид горловины и замерного люка резервуара № 1, обозначение места нанесения заводского номера на информационную табличку
Место расположения информационной таблички

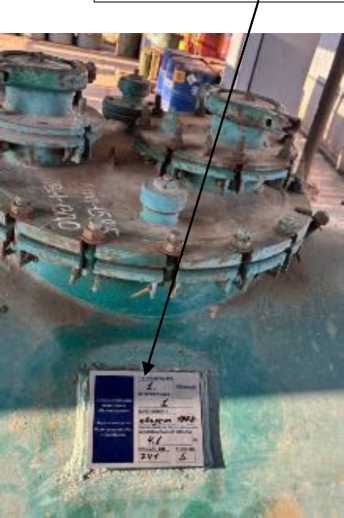

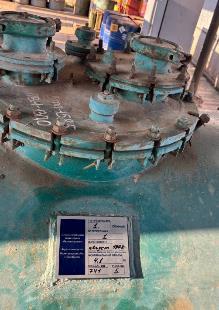

Рисунок 3 - Общий вид горловины и замерного люка резервуара № 2, обозначение места нанесения заводского номера на информационную табличку
Место нанесения заводского номера
Место расположения информационной таблички

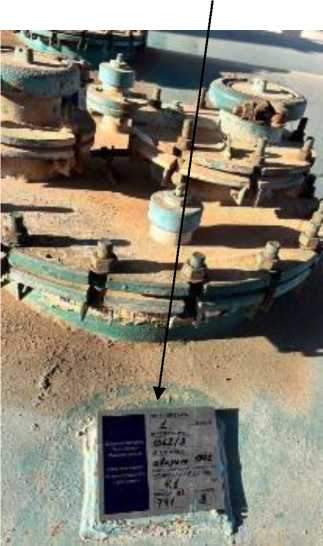

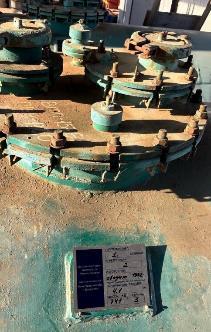

Рисунок 4 - Общий вид горловины и замерного люка резервуара № 1362/3, обозначение места нанесения заводского номера на информационную табличку
Место нанесения заводского номера
Место нанесения заводского номера
Место расположения информационной таблички

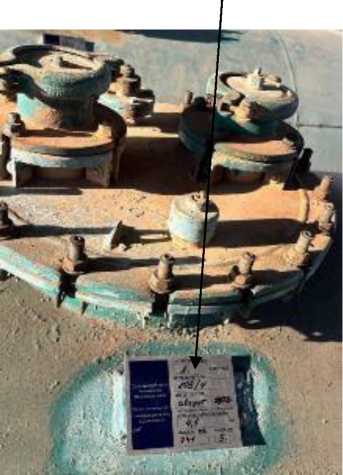

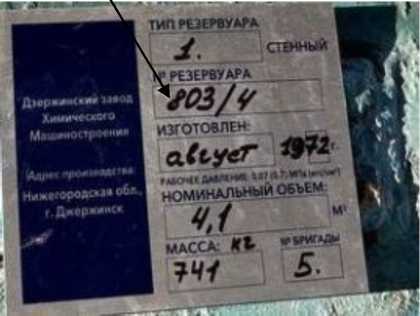

Рисунок 5 - Общий вид горловины и замерного люка резервуара № 803/4, обозначение места нанесения заводского номера на информационную табличку
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
4,1 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа |
от -40 до +50 от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
Р-4 |
4 шт. |
|
Паспорт |
4 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
