Щупы
| Номер в ГРСИ РФ: | 96905-25 |
|---|---|
| Категория: | Щупы |
| Производитель / заявитель: | SHANGHAI UNI-STAR TOOLS COMPANY, КНР |
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 96905-25 |
| Наименование | Щупы |
| Идентификатор записи ФИФ ОЕИ | c0ddd916-c164-7f0d-b62c-ca5b971e1736 |
Производитель / Заявитель
SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD, КИТАЙ, No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 78 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 27.12.2025 |
Поверители
Скачать
|
96905-25: Описание типа
2025-96905-25.pdf
|
Скачать | 151 КБ | |
|
96905-25: Методика поверки
МП-7.035-2025
2025-mp96905-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Описание
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (№№ 1, 2, 3, 4, 5, 6), либо отдельные пластины. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий.
Пример условного обозначения набора щупов № 1 длиной 100 мм:
Щупы № 1-100
Пример условного обозначения отдельного щупа толщиной 0,1 мм и длиной 100 мм: Щуп 0,1-100
Товарный знак ^н^ наносится на обойму набора или на сам щуп при поставке
отдельных щупов методом лазерной гравировки и на паспорт щупов типографским методом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки.

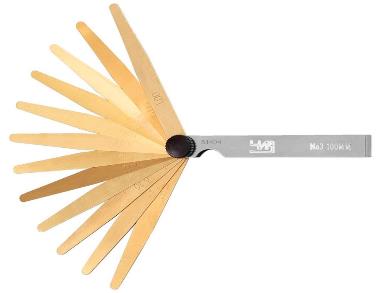

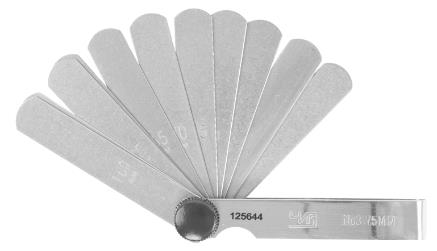

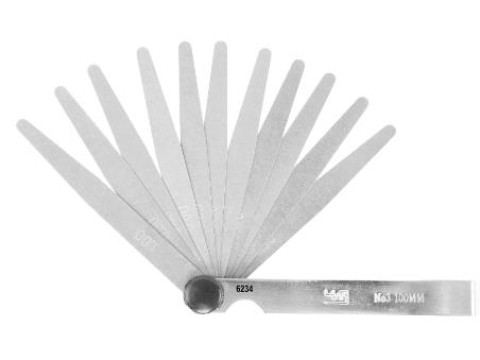

Общий вид наборов щупов с указанием мест нанесения заводского номера представлен на рисунке 1.
Общий вид щупов, поставляемых отдельно, с указанием мест нанесения заводского номера представлен на рисунке 2.
Пломбирование щупов не предусмотрено.
Нанесение знака поверки на щупы не предусмотрено.

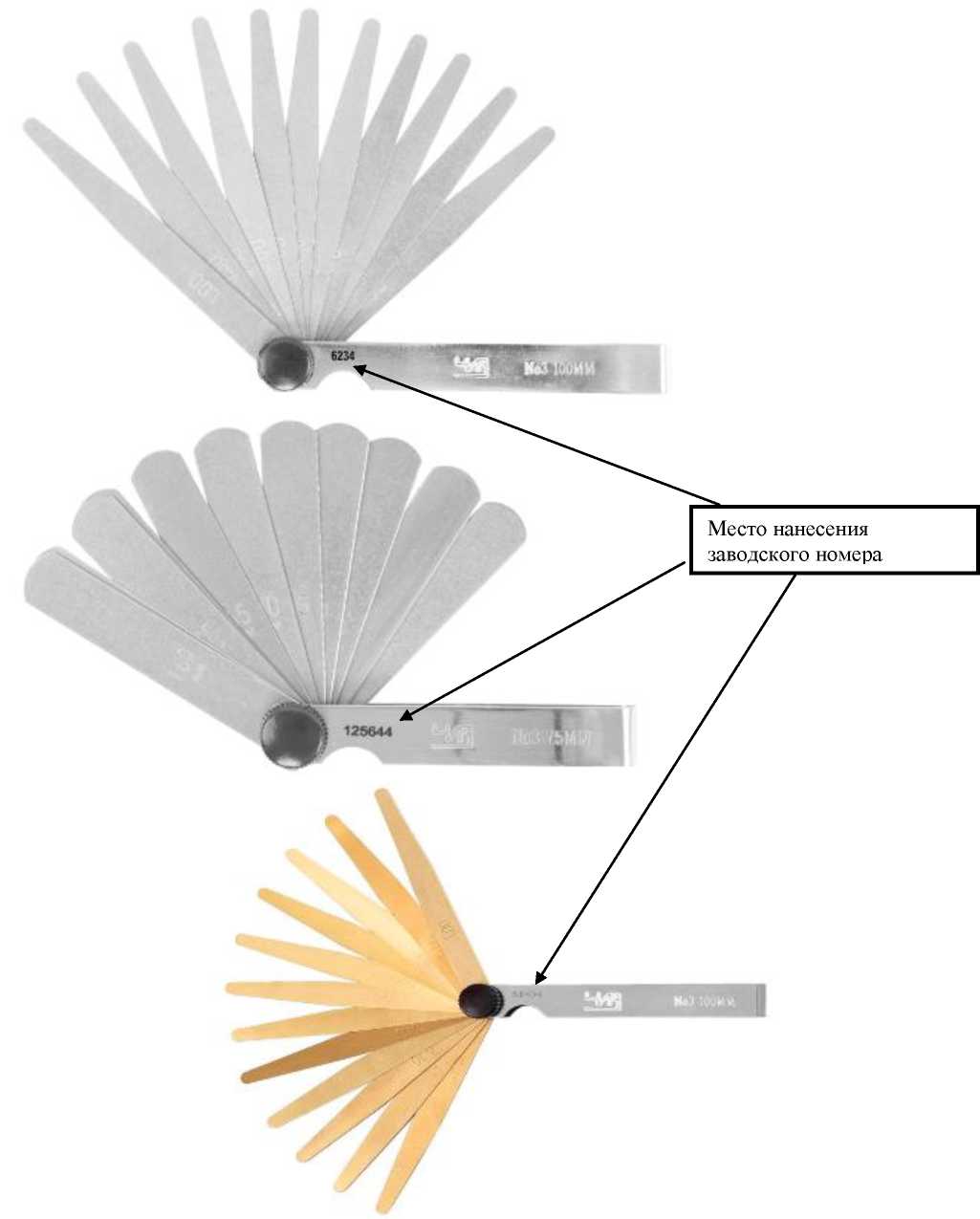

Рисунок 1 - Общий вид наборов щупов с местом нанесения заводского номера
Место нанесения заводского номера

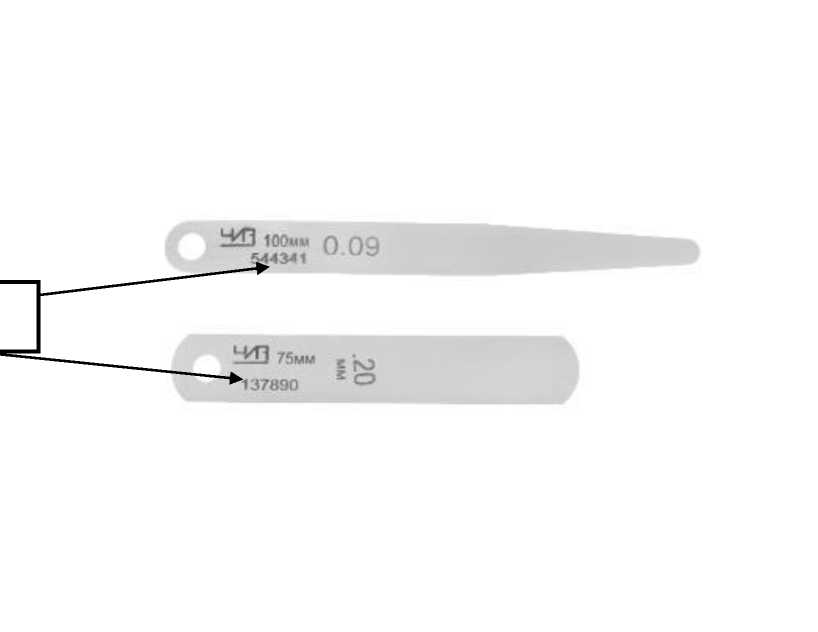

Рисунок 2 - Общий вид щупа, поставляемого отдельно, с местом нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики, количество щупов в наборе
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм |
Допускаемая желобчатост ь, мкм, не более |
Количество щупов в наборе, шт | ||||||
|
верхнее |
нижнее |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 | ||
|
0,02 |
+5 |
-5 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,03 |
+5 |
-5 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,04 |
+5 |
-5 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,05 |
+5 |
-5 |
- |
1 |
1 |
- |
- |
1 |
1 |
|
0,06 |
+5 |
-5 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,07 |
+6 |
-6 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,08 |
+6 |
-6 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,09 |
+6 |
-6 |
- |
1 |
1 |
- |
- |
- |
- |
|
0,10 |
+6 |
-6 |
- |
1 |
1 |
- |
2 |
1 |
1 |
|
0,15 |
+8 |
-8 |
6 |
- |
1 |
- |
- |
1 |
1 |
|
0,20 |
+9 |
-9 |
7 |
- |
1 |
- |
1 |
1 |
1 |
|
0,25 |
+9 |
-9 |
7 |
- |
1 |
- |
- |
1 |
1 |
|
0,30 |
+9 |
-9 |
7 |
- |
1 |
- |
1 |
1 |
1 |
|
0,35 |
+11 |
-11 |
8 |
- |
1 |
- |
- |
- |
1 |
|
0,40 |
+11 |
-11 |
8 |
- |
1 |
- |
1 |
1 |
1 |
|
0,45 |
+11 |
-11 |
8 |
- |
1 |
- |
- |
- |
1 |
|
0,50 |
+11 |
-11 |
8 |
- |
1 |
1 |
1 |
1 |
1 |
Продолжение таблицы 1
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм |
Допускаемая желобчатост ь, мкм, не более |
Количество щупов в наборе, шт | ||||||
|
верхнее |
нижнее |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 | ||
|
0,55 |
+13 |
-13 |
10 |
- |
- |
1 |
- |
- |
1 |
|
0,60 |
+13 |
-13 |
10 |
- |
- |
1 |
1 |
1 |
1 |
|
0,65 |
+14 |
-14 |
11 |
- |
- |
1 |
- |
- |
1 |
|
0,70 |
+14 |
-14 |
11 |
- |
- |
1 |
1 |
1 |
1 |
|
0,75 |
+14 |
-14 |
11 |
- |
- |
1 |
- |
- |
1 |
|
0,80 |
+14 |
-14 |
11 |
- |
- |
1 |
1 |
1 |
1 |
|
0,85 |
+16 |
-16 |
12 |
- |
- |
1 |
- |
- |
1 |
|
0,90 |
+16 |
-16 |
12 |
- |
- |
1 |
1 |
1 |
1 |
|
0,95 |
+16 |
-16 |
12 |
- |
- |
1 |
- |
- |
1 |
|
1,00 |
+16 |
-16 |
12 |
- |
- |
1 |
1 |
1 |
1 |
* - Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края.
Таблица 2 - Метрологические характеристики, параметр шероховатости
|
Наименование характеристики |
Значение |
|
Параметр шероховатости рабочих поверхностей щупов Ra по ГОСТ 2789-73, мкм, не более |
0,63 |
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение, для набора | |||||
|
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
№ 6 | |
|
Габаритный размер, мм, не более: - высота - длина - ширина |
11 120 16 |
14 120 16 |
19 120 16 |
19 120 16 |
20 330 20 |
30 330 25 |
|
Масса, кг, не более |
0,10 |
0,15 |
0,15 |
0,20 |
0,30 |
0,40 |
|
Длина шупа, мм, не менее |
70; 75; 100 |
200;300 | ||||
|
Ширина щупа, мм, не менее |
10 | |||||
|
Параметр шероховатости рабочих поверхностей щупов Ra по ГОСТ 2789-73, мкм, не более |
0,63 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +10 до +40 80 | |||||
Таблица 4 - Характеристики надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений |
100000 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Щупы (щуп) |
№ Х1) - Х2) (Х3) - Х4)) |
1 набор (1 шт.) |
|
Мягкий футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) - номер набора щупов согласно таблице 1; 2) - длина щупов в наборе в мм; 3) - номинальная толщина щупа в мм; 4) - длина щупа в мм. | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия. «Щупы» СТП 152-2025.
