Сканеры лазерные RS
| Номер в ГРСИ РФ: | 96922-25 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Фирма "Shanghai Huace Navigation Technology LTD.", Китай |
Сканеры лазерные RS (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96922-25 | |||||||||
| Действует | по 24.11.2030 | |||||||||
| Наименование | Сканеры лазерные | |||||||||
| Модель | RS | |||||||||
| Модификации |
RS10 RS10-32 |
|||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 56436f05-42c0-09c9-1745-f96ba37e249e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai Huace Navigation Technology Ltd, КИТАЙ, 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701
Поверка
| Методика поверки / информация о поверке |
МП-276-2024 Государственная система обеспечения единства измерений Сканеры лазерные RS Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 159 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
96922-25: Описание типа
2025-96922-25.pdf
|
Скачать | 168.8 КБ | |
|
96922-25: Методика поверки
МП-276-2024
2025-mp96922-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сканеры лазерные RS (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система навигации, приемник ГНСС, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер имеет встроенные фотокамеры. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.
Для установки на носитель в нижней части сканера предусмотрен разъем 5/8". Измерения допускается производить, установив систему на ручку для переноски в руке, геодезическую веху, носимый оператором рюкзак, наземные и водные носители различных типов, в том числе беспилотные.
Электропитание сканера осуществляется от сменного аккумулятора.
Управление системой осуществляется вручную с помощью программного обеспечения, устанавливаемого на планшет, или с помощью кнопки на сканере.
К средствам измерений данного типа относятся сканеры лазерные RS модификаций RS10 и RS10-32, отличающиеся диапазоном измерений.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную наклейку, расположенную на задней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации сканер не предусматривает внешних механических регулировок.

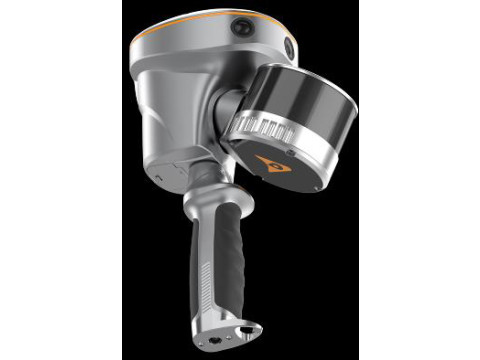

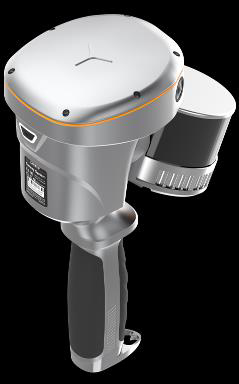

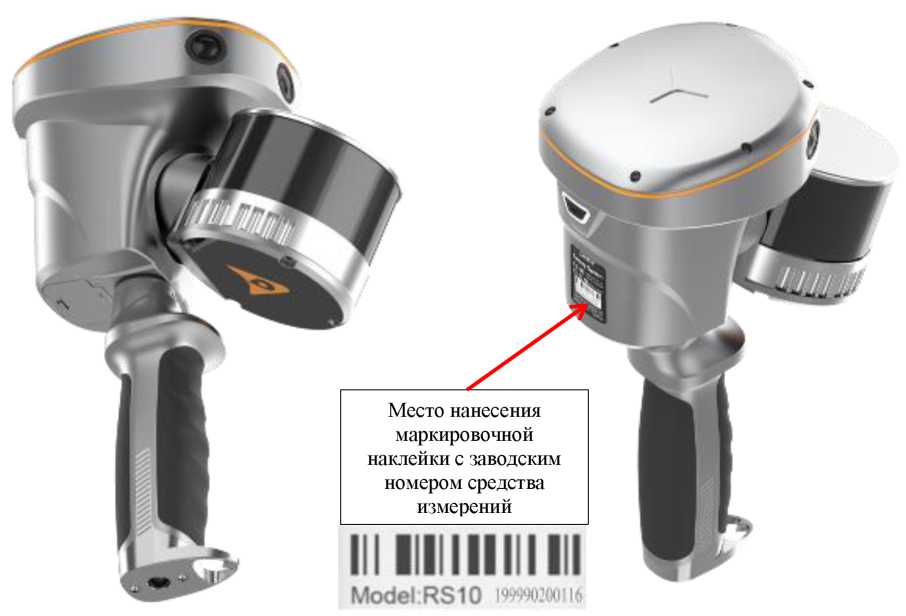

Общий вид сканеров представлен на рисунке 1.
Ill Illi Hill III
Model RS 10 IWJ02WI116
Место нанесения
маркировочной наклейки с заводским
номером средства измерений
а)
б)
Рисунок 1 - Сканеры лазерные RS:
а) общий вид; б) место нанесения заводского номера
Программное обеспечение
Системы имеют встроенное программное обеспечение (далее - ПО) «RS10-firmware», предназначенное для проверки работоспособности внутренних компонентов, настройки параметров съемки, задания программы работы и контроля процесса измерений. Управление осуществляется посредством программного обеспечения «SmartGo», устанавливаемого на пульт управления, планшет, подключаемые к модулю управления по беспроводному соединению или с помощью кнопки на сканере.
ПО «CoPre», устанавливаемое на ПК, предназначено для камеральной обработки результатов. На основе полученных данных строятся трёхмерные облака точек. Данное ПО позволяет выделять из облака точек нужные элементы и определять их взаимное расположение.
ПО «CoProcess» и «ТИМ КРЕДО 3D СКАН», устанавливаемые на ПК, предназначены для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данные ПО не являются метрологически значимыми.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
RS10-firmware |
SmartGo |
CoPre |
CoProcess |
ТИМ КРЕДО 3D СКАН |
|
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
|
номер ПО) |
1.6.6 |
1.3.4 |
2.9.1 |
2.7.2 |
2025.1 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
RS10 |
RS10-32 |
|
Диапазон измерений приращений координат*, м |
от 1,5 до 120 |
от 1,5 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм, в диапазоне измерений: - от 1,5 до 60 м включ. |
±10 |
±10 |
|
- св. 60 до 120 м включ. |
±20 |
±20 |
|
- св. 120 до 300 м |
_ |
±30 |
|
* измерения на поверхность с отражательной способностью не менее 20 % | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
RS10 |
RS10-32 |
|
Диапазон рабочих температур, °С |
от -20 до +50 | |
|
Напряжение источника питания постоянного тока, В |
7,2 | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
178x126x213 |
176x126x206 |
|
Масса, кг, не более |
1,9 |
1,6 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный |
RS |
1 шт. |
|
Планшет на ОС Андроид |
_ |
1 шт. |
|
Транспортировочный контейнер |
_ |
1 шт. |
|
Аккумуляторы |
SNLB-1280 |
3 шт. |
|
Зарядное устройство |
C300 |
1 шт. |
|
Кабель USB-A - USB Type-C |
_ |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Блок питания |
_ |
1 шт. |
|
USB-накопитель |
_ |
1 шт. |
|
Программное обеспечение |
SmartGo |
1 шт. |
|
Программное обеспечение |
CoPre |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе: 5 «Особенности планированию маршрута при выполнении измерений сканера» документа «Сканеры лазерные RS. Руководство по эксплуатации.»
Нормативные документы
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, КНР.
