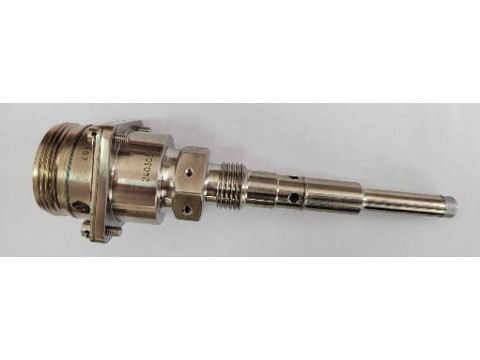

Преобразователи температуры резистивные ПТР-109М4
| Номер в ГРСИ РФ: | 96929-25 |
|---|---|
| Производитель / заявитель: | ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань |
Преобразователи температуры резистивные ПТР-109М4 (далее - преобразователи) предназначены для измерений температуры неагрессивных жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96929-25 | ||||||
| Действует | по 24.11.2030 | ||||||
| Наименование | Преобразователи температуры резистивные | ||||||
| Модель | ПТР-109М4 | ||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f7a943d0-7f1e-38b7-6465-2b6fe728e349 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТИСО-ТочМаш+», РОССИЯ, 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-099-25 Государственная система обеспечения единства измерений. Преобразователи температуры резистивные ПТР-109М4. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96929-25: Описание типа
2025-96929-25.pdf
|
Скачать | 103.7 КБ | |
|
96929-25: Методика поверки
МП-НИЦЭ-099-25
2025-mp96929-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи температуры резистивные ПТР-109М4 (далее - преобразователи) предназначены для измерений температуры неагрессивных жидких и газообразных сред.
Описание
Принцип действия преобразователей основан на использовании свойств металла (платиновой проволоки) изменять свое электрическое сопротивление в зависимости от изменения температуры.
Преобразователи представляют собой неразборную конструкцию и имеют по два канала измерения. В качестве чувствительного элемента каждого канала измерения использована платиновая проволока, намотанная на изолированный каркас, который герметично закрыт кожухом. Концы платиновой проволоки с помощью проводов подсоединены к контактам вилки соединителя и образуют две независимые электрические цепи. Подсоединение преобразователей к внешней электрической цепи, осуществляется по четырехпроводной схеме.
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

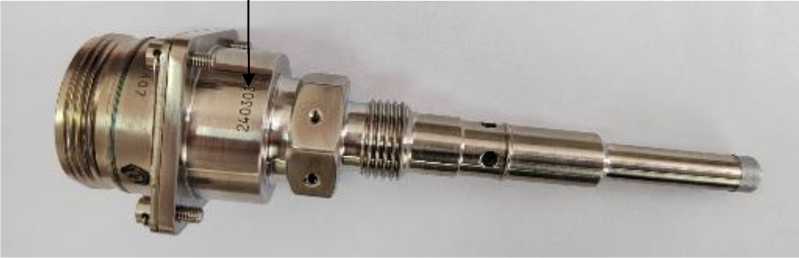

Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -65 до +300 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
100П |
|
Температурный коэффициент а, °С-1 |
0,00391 |
|
Класс допуска по ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте, °С |
± (0,3 + 0,005-|t|)1) |
|
Номинальное значение сопротивления при температуре 0 °С (R0), Ом |
100 |
|
Примечание - 1) - t - значение измеряемой температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции преобразователя, МОм, не менее: - при температуре от +15 °С до +35 °С и относительной влажности от 45 % до 80 % - после воздействия повышенной температуры - после воздействия повышенной влажности |
20 5 1 |
|
Испытательное напряжение при проверке электрической прочности изоляции преобразователя без пробоя и перекрытия в течение 1 мин, В |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - в зоне электрического соединителя - в зоне чувствительного элемента - относительная влажность воздуха при температуре +35 °С, %, не более |
от -65 до +200 от -65 до +300 100 |
|
Длина монтажной части, мм, не более |
87 |
|
Диаметр погружаемой части, мм, не более |
12 |
|
Длина наружной части, мм, не более |
49 |
|
Масса, кг, не более |
0,14 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры резистивный |
ПТР-109М4 |
1 шт. |
|
Этикетка |
ТСВУ.405211.001ЭТ |
1 экз. |
|
Руководство по технической эксплуатации |
ТСВУ.405211.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Работа» документа ТСВУ.405211.001РЭ «Преобразователь температуры
резистивный ПТР-109М4. Руководство по технической эксплуатации».
Нормативные документы
ГОСТ 6651-2009 ГСИ «Термопреобразователи сопротивления из платины, меди
и никеля. Общие технические требования и методы испытаний»
Приказ Росстандарта от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ТСВУ.405211.001ТУ «Преобразователь температуры резистивный ПТР-109М4.
Технические условия»
