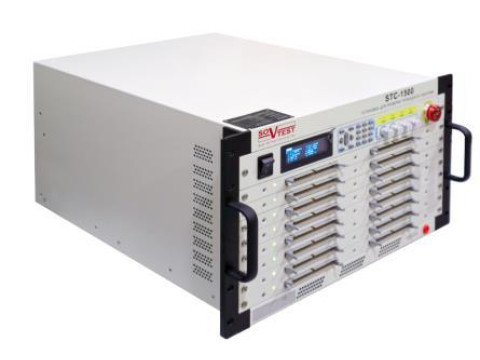

Установки для проверки проводного монтажа STC-1500
| Номер в ГРСИ РФ: | 96931-25 |
|---|---|
| Производитель / заявитель: | ООО "Совтест АТЕ", г.Курск |
Установки для проверки проводного монтажа STC-1500 (далее - установки STC-1500) предназначены для измерений и воспроизведений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений электрической ёмкости, измерений электрического сопротивления изоляции, а также для испытаний электрической прочности изоляции электрических цепей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96931-25 | ||||||
| Действует | по 24.11.2030 | ||||||
| Наименование | Установки для проверки проводного монтажа | ||||||
| Модель | STC-1500 | ||||||
| Модификации |
1 2 |
||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6f1269fb-de2e-3582-dc46-ec2a7a5c8043 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Совтест АТЕ», РОССИЯ, 305006, Курская обл., г. о. город Курск, г. Курск, ул Карла Маркса, зд. 135/6
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-080-25 Государственная система обеспечения единства измерений. Установки для проверки проводного монтажа STC-1500. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96931-25: Описание типа
2025-96931-25.pdf
|
Скачать | 149.8 КБ | |
|
96931-25: Методика поверки
МП-НИЦЭ-080-25
2025-mp96931-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Установки для проверки проводного монтажа STC-1500 (далее - установки STC-1500) предназначены для измерений и воспроизведений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений электрической ёмкости, измерений электрического сопротивления изоляции, а также для испытаний электрической прочности изоляции электрических цепей.
Описание
Принцип действия установок STC-1500 основан на программном управлении подключением источника постоянного и переменного напряжения к объекту измерения и аналого-цифровом преобразовании сигнала отклика в цифровой код с целью дальнейшего определения его сопротивления или ёмкости. Установки STC-1500 оснащены системами самодиагностики и автоматической калибровки.
Конструктивно установки STC-1500 состоят из источников постоянного и переменного напряжения, мультиметра, измерительных модулей и модулей коммутации. К установкам STC-1500 могут подключаться дополнительные ведомые модули.
Установки STC-1500 выпускаются в двух исполнениях: исполнение 1 и исполнение 2, отличающиеся количеством тестовых карт, габаритными размерами и массой.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид установок STC-1500 с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа представлен на рисунке 1. Пример маркировочной наклейки с указанием места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки. Пломбирование мест настройки (регулировки) установок STC-1500 не предусмотрено.

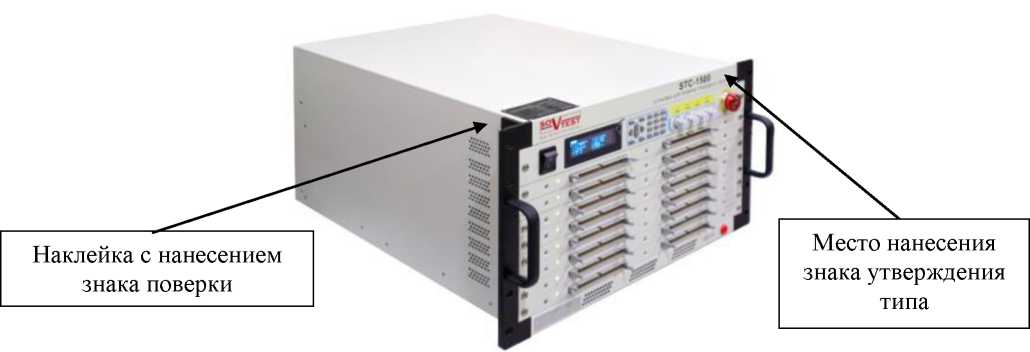

Рисунок 1 - Общий вид установок STC-1500 с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 2 - Пример маркировочной наклейки с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок STC-1500 состоит из встроенного и внешнего ПО.
Аппаратные средства установок STC-1500 работают под управлением персонального компьютера (ПК) с установленным на него программным обеспечением (внешнее ПО) XperTrace. Внешнее ПО позволяет выполнять автоматизированные измерения и обрабатывать результат. Подключение установок STC-1500 к ПК осуществляется через интерфейс Ethernet. Внешнее ПО является метрологически незначимым.
Встроенное ПО предназначено для управления модулями из состава установок STC-1500. Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики установок STC-1500 нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО установок STC-1500 приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
XperTrace |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание: Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.2); - номер версии метрологически незначимой части ПО (X.X), где «X» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 25 до 1500 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % |
±3 |
|
Диапазон воспроизведений напряжения переменного тока частотой 50/60 Гц, В |
от 50 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50/60 Гц, % |
±3 |
|
Диапазон измерений электрического сопротивления постоянному току |
от 1 Ом до 1 ГОм |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %: - в диапазоне от 1 Ом до 10 МОм включ. - в диапазоне св. 10 МОм до 50 МОм включ. - в диапазоне св. 50 МОм до 1 ГОм включ. |
±(5 + 50) ±5 ±10 |
|
Диапазон измерений электрической ёмкости, мкФ |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
, - 1 ±(10+1) |
|
Примечания: R - измеряемое значение электрического сопротивления постоянному току, Ом; С - измеряемое значение электрического сопротивления постоянному току, мкФ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество тестовых карт в ведущем модуле: - для установок STC-1500 исполнения 1 - для установок STC-1500 исполнения 2 |
до 4 до 8 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220,0 50,0 |
|
Потребляемая мощность, В^А, не более |
500,0 |
|
Габаритные размеры (длинахширинахвысота) установок STC-1500 без дополнительных ведомых модулей, мм, не более: - для установок STC-1500 исполнения 1 - для установок STC-1500 исполнения 2 |
515,7Х487,6Х187,6 515,7x487,6x270,0 |
|
Наименование характеристики |
Значение |
|
Масса установок STC-1500 без дополнительных ведомых модулей, кг, не более: - для установок STC-1500 исполнения 1 - для установок STC-1500 исполнения 2 |
15,0 25,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15,0 до +25,0 80,0 от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на шасси установки STC-1500 с лицевой стороны в правом верхнем углу с помощью специальной наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для проверки проводного монтажа |
STC-1500 |
1 шт. |
|
Паспорт |
РБФТ.411728.001-ХХ ПС* |
1 экз. |
|
Руководство по эксплуатации |
РБФТ.411728.001-ХХ РЭ* |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Щупы Кельвина |
- |
1 шт. |
|
Тестовый пробник |
- |
1 шт. |
|
Коммутационный кабель RJ-45 |
- |
1 шт. |
|
Блок поверки** |
- |
1 шт. |
|
* ХХ - в зависимости от обозначения установки STC-1500. ** - поставляется по заказу. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РБФТ.411728.001-ХХ РЭ «Установка для проверки проводного монтажа STC-1500. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.66-014-47907279-2025 «Установка для проверки проводного монтажа STC-1500. Технические условия»
