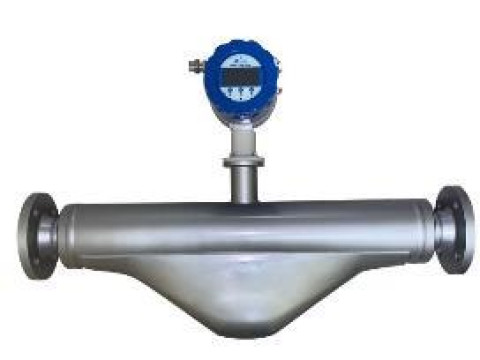

Счетчики-расходомеры массовые SURE SCM
| Номер в ГРСИ РФ: | 96937-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Tianjin Sure Instrument Со., Ltd., КИТАЙ |
Счетчики-расходомеры массовые SURE SCM (далее - расходомеры) предназначены для прямых измерений массового расхода и массы жидкости (в том числе нефти) и газа, определения объемного расхода и объема жидкости (в том числе нефти), объемного расхода (объема) газа при рабочих и приведенных к стандартным условиям, а также плотности жидкости и температуры рабочей среды.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96937-25 | |||||||||||||||||||||
| Действует | по 24.11.2030 | |||||||||||||||||||||
| Наименование | Счетчики-расходомеры массовые | |||||||||||||||||||||
| Модель | SURE SCM | |||||||||||||||||||||
| Модификации |
SURE SCM 1, 2, 3, где: 1 - модификация 2 - исполнение 3 - условный диаметр, DN SURE SCM B исп. LNG, DN от 6 до 100 SURE SCM B исп. S, DN от 1,5 до 200 SURE SCM B исп. CNG, DN15 SURE SCM А исп. U, DN от 10 до 300 SURE SCM А исп. W, DN от 8 до 250 SURE SCM А исп. S, DN от 50 до 150 на испытания представлены: SURE SCM B, исп. LNG, DN15 SURE SCM B, исп. S, DN50 SURESCM B, исп. CNG, DN15 SURE SCM A, исп. U, DN100 SURE SCM A, исп. W, DN50 SURE SCM A, исп. S, DN50 |
|||||||||||||||||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ee8a7f3f-bc08-6e60-1f7e-959d5c947cd0 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Tianjin SURE Instrument Co., LTD, КИТАЙ, East of Huifeng Road and south of Fazhan Road, North District, Qingxian Economic and Technological Development Zone, Cangzhou City, Hebei Provinc
Поверка
| Методика поверки / информация о поверке |
РТ-МП-870-208-2025 Государственная система обеспечения единства измерений. Счетчики-расходомеры массовые SURE SCM. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
при измерении расхода и/или количества нефти
5 лет
при измерении расхода и/или количества других жидкостей
4 года
при измерении расхода и/или количества газа
1 год
канал плотности расходомеров
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96937-25: Описание типа
2025-96937-25.pdf
|
Скачать | 285.2 КБ | |
|
96937-25: Методика поверки
РТ-МП-870-208-2025
2025-mp96937-25.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Счетчики-расходомеры массовые SURE SCM (далее - расходомеры) предназначены для прямых измерений массового расхода и массы жидкости (в том числе нефти) и газа, определения объемного расхода и объема жидкости (в том числе нефти), объемного расхода (объема) газа при рабочих и приведенных к стандартным условиям, а также плотности жидкости и температуры рабочей среды.
Описание
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды в изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки пропорциональна массовому расходу. Измерение плотности основано на измерении периода колебаний трубок, который пропорционален плотности среды. Объемный расход вычисляется по данным измерений массового расхода и плотности. Измерение происходит при прямом и (или) обратном направлении потока. Измерение температуры выполняется при помощи встроенного платинового чувствительного элемента Pt100.
Расходомеры состоят из первичного преобразователя расхода со встроенным термометром сопротивления (далее - датчик) и вторичного электронного преобразователя (далее - электронный блок), смонтированных в герметичных корпусах.
Датчик представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами (или другими типами присоединения) для монтажа на трубопровод. измерительной камере параллельно расположены две измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. На трубках установлены детекторы, которые фиксируют разницу фаз колебаний.
Сигналы с детекторов и термометра сопротивления поступают на электронный блок, где происходит обработка, вычисление и индикация результатов измерений и (или) формирование выходных сигналов, а также осуществляется самодиагностика неисправностей и их индикация. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, унифицированного аналогового сигнала, цифрового выхода и (или) RS-485 (Modbus). Электронный блок может быть оснащен дисплеем и элементами управления в виде оптических переключателей (кнопок управления). Электронный блок может быть установлен на датчике (интегральное исполнение), или может быть соединен с датчиком с помощью кабеля длиной до 150 метров (дистанционное исполнение).
Обслуживание, настройка и диагностика расходомеров может осуществляться при помощи дисплея и кнопок управления или при помощи сервисной программы на подключенном к расходомеру персональном компьютере.
Расходомеры сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрывонепроницаемая оболочка и искробезопасная цепь.
Расходомеры выпускаются в модификациях: SURE SCM A (исполнение: U, W, S), SURE SCM B (исполнение: LNG, S, CNG). Модификации отличаются друг от друга внешним видом и формой трубок датчика.
Общий вид расходомеров представлен на рисунке 1.
Заводской номер в буквенно-цифровом формате наносятся на маркировочные таблички методом лазерной гравировки, закрепляемые на датчике и электронном блоке. Внешний вид маркировочных табличек представлен на рисунке 2.
Пломбирование расходомеров не предусмотрено.

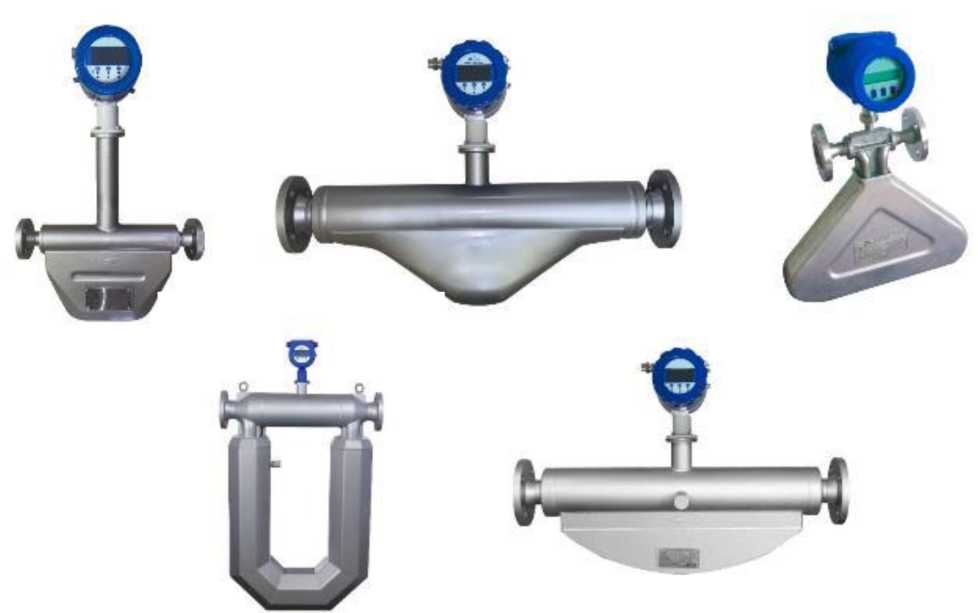

а) SURE SCM A (исполнение: U, W, S)
б) SURE SCM B (исполнение: LNG, S, CNG)
Рисунок 1 - Общий вид счетчиков-расходомеров массовых SURE SCM
а)
Счигть- jK-pocioflon₽p на cotai S-iht SIM Зяж rfrrr-Ti Ю<г ^ХХХХХХ
tiMKWCE rfrpRttMJB В ЪТ(Р^'ЯМИ •сщчптъ, Etrt
МсрсдхЬсп СзрьЛоэошты
ТР ТС 0V/2011 йдтс югшсЬтчя ХХ.ХХХХ;
CnitHj» -pcuirtkre. яаиоСы. SJP1 SIM
Krit X-I-XXX-X-I-XX )bXXKX-X» X-XXX-XX X
{кхы* -хЛлХлхи чл*. ^tXKXXX Hirv. юмшли J»XX
»TT*J Vc/»* XXXX IrtWMJP ТГГ«ГМХ MY) HliXX 't9««junjjc jjt -лгЬ T XX . XX L^raai- раиийа f/ч XXX fciguL' tore» Mnutapyn XX XX Нжгц <? xx
rP IC (Г2/ХП V xxxx
ftno iivunfrtMn ХХХХХХг
а хх XX F66/P67 XX»XX ТиЬЛГТЬС-ЬХ XX
Сче*г«л рсгхпдсчф rotioChj SM SCM I'nmtWMwj Йлгж rfrft-«n -cMTi XXXXXX
•WWl»* <IO<I*U Й XX XX
"’rrCF^<W9»CB НКИГТЪ ftn XX
^тЕгеч, Pt>6/₽fc?
’№<гцю а«цдзшв. сребн’С XXttM**XX
Чпск.зЛп bswtonoAi ЁиШПбЛВД
IP ГС 07/20П
Оши uvjntmi» XX XXXXz 'Ta^i Suv La*. 1ТЦ l?fU
б)

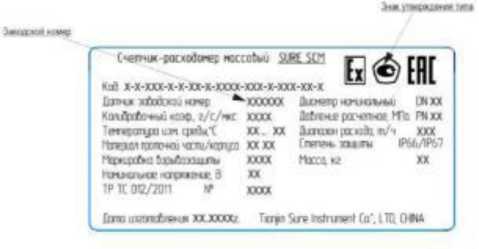

а) маркировочная табличка на дистанционном исполнении; б) маркировочная табличка на интегральном исполнении
Рисунок 2 - Внешний вид маркировочных табличек
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, температуру измеряемой среды. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее расходомера, преобразование измеренных значений в частотный, импульсный, цифровой или токовый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Mass Meter |
- |
|
Номер версии (идентификационный номер) ПО |
Ver2.XX |
3.Х.ХХ |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
SURE SCM B |
SURE SCM А | |||||
|
LNG |
S |
CNG |
U |
W |
S | |
|
Условный диаметр, DN |
от 6 до 100 |
от 1,5 до 200 |
15 |
от 10 до 300 |
от 8 до 250 |
от 50 до 150 |
|
Диапазон измерений массового расхода жидкости1), Qmж, т/ч |
от 0,04 до 210,0 |
от 0,003 до 750,0 |
от 0,15 до 3,0 |
от 0,01 до 2500,0 |
от 0,008 до 1500,0 |
от 0,5 до 500,0 |
|
Диапазон измерений объемного расхода жидкости1), Qvж, м3/ч |
от 40,0/рж2) до 210000,0/рж |
от 3/рж до 750000/рж |
от 150/рж до 3000 /рж |
от 10/рж до 2500000/рж |
от 8/рж до 1500000/рж |
от 500/рж до 500000/рж |
|
Пределы допускаемой относительной погрешности1)’ 3) измерений массового расхода и массы жидкости в потоке, 6мж,% |
±0,104); ±0,154); ±0,20; ±0,25; ±0,50 | |||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости в потоке, 6vж % |
±(5мж+0,1) | |||||
|
Максимальное значение массового расхода газа1), Qmг max, т/ч |
- |
150,0 |
0,6 |
Qmж max 1000 фг2)/ Кг 5) | ||
|
Максимальное значение объемного расхода газа при рабочих условиях, Qvг max, м3/ч |
- |
Qmж max^ 1000/Кг | ||||
|
Максимальное значение объемного расхода газа1), приведенного к стандартным условиям, Qvг ст max, м3/ч |
- |
Qmг max^l000/pi ст6) | ||||
таблицы 2
|
Наименование характеристики |
Значение | |||||
|
SURE SCM B |
SURE SCM А | |||||
|
LNG |
S |
CNG |
U |
W |
S | |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа, Змг, % |
- |
±0,50 |
±0,50; ±0,75 | |||
|
Пределы допускаемой относительной погрешности вычисления объемного расхода газа, приведенного к стандартным условиям7), 3vr ст, % |
- |
±0,50; ±0,75 | ||||
|
Диапазон измерений плотности1)’ 8), кг/м3 |
от 650 до 2000 | |||||
|
Пределы допускаемой абсолютной погрешности измерений плотности1) жидкости, кг/м3 |
±2,0; ±5,0 |
±2,0 | ||||
|
Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при рабочих условиях без учета методической погрешности определения плотности газа 3v г, % |
- |
±0,75 | ||||
|
Температура1) измеряемой среды, °С |
от -196 до +245 |
от -50 до +200 | ||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,3+0,005+) 9) | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
SURE SCM B |
SURE SCM А | |
|
LNG S CNG |
U W S | |
|
1) фактические значения указываются в паспорте расходомера 2) рж - плотность жидкости в рабочих условиях, кг/м 3. рг - плотность газа в рабочих условиях, кг/м 3. 3) при Qmж <Q тж min и при Qmг <Q тг min Пределы допускаемой относительной погрешности измерений массового расхода и массы в потоке, %, рассчитываются по формулам: ±(6тж+(2/Отж)-100); ±(5тг+^тг>100) Q тж тт — значение минимального расхода жидкости у расходомера. Численное значение указано в руководстве по эксплуатации, зависит от модификации и погрешности измерения, т/ч; Q тг тт- значение минимального массового расхода газа расходомера, т/ч. Составляет 1:20 в динамическом диапазоне измерений расхода газа, т/ч. Z - стабильность нуля (указываются в руководстве по эксплуатации), т/ч; Qmж - текущий массовый расход жидкости, т/ч. Qmг - текущий массовый расход газа, т/ч. При поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %; 4) приведенная характеристика не распространяется на счетчики-расходомеры массовые SURE SCM B исполнения LNG (DN6) и S (DN1,5; DN3; DN4; DN6) 5) Кг - эмпирический коэффициент, указан в руководстве по эксплуатации, кг/м3 6) Рг ст - плотность газа при стандартных условиях; 7) при известном составе газа; 8) диапазон индикации значения плотности рабочей среды от 0 до 5000 кг/м3 9) t - температура измеряемой среды, °С. | ||
Таблица 3 - Технические характеристики СРМ
|
Наименование характеристики |
Значение | |||||
|
SURE SCM B |
SURE SCM А | |||||
|
LNG |
S |
CNG |
U |
W |
S | |
|
Давление рабочей среды, МПа, не более |
35 |
26 | ||||
|
Выходные сигналы - частотно-импульсный, Гц - унифицированный аналоговый сигнал, мА (использовать только для индикации) - цифровой |
от 0 до 10 000 от 4 до 20 Modbus RS-485 | |||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 90 от 84 до 107 |
от -40 до +55 90 от 84 до 107 | ||||
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В |
220±22 24±10 | |||||
|
Маркировка взрывозащищенности по ГОСТ 31610.0-2014 Интегральное исполнение: Дистанционное исполнение - датчик - электронный блок |
1Ex db ib IIC Т6...Т4 Gb Х 1Ex ib IIC T6...T2 Gb 1Ex db [ib Gb] IIC T6 Gb Х | |||||
|
- Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: |
IP66/IP67 | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
120000 |
Знак утверждения типа
наносится на маркировочные таблички методом лазерной гравировки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчики-расходомеры массовые |
SURE SCM |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в приложении Б руководства по эксплуатации на счетчики-расходомеры массовые SURE SCM.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Техническая документация завода-изготовителя «Tianjin SURE Instrument Co., LTD», Китай
