Комплексы аппаратно-программные «Поток-Спектр»
| Номер в ГРСИ РФ: | 96952-25 |
|---|---|
| Производитель / заявитель: | ЗАО "РОССИ", г.Москва |
Комплексы аппаратно-программные «Поток-Спектр» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) радиолокационным методом (эффект Доплера), а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат местоположения комплексов в плане и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) и измерений интервалов времени.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96952-25 | ||||||
| Действует | по 26.11.2030 | ||||||
| Наименование | Комплексы аппаратно-программные | ||||||
| Модель | «Поток-Спектр» | ||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 49c7988a-0938-faaa-a054-18719090bfe3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО «РОССИ», РОССИЯ, 125124, г. Москва, проезд Бумажный, д.2/2
Поверка
| Методика поверки / информация о поверке |
МП 651-25-020 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные "Поток-Спектр". Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96952-25: Описание типа
2025-96952-25.pdf
|
Скачать | 129.1 КБ | |
|
96952-25: Методика поверки
МП 651-25-020
2025-mp96952-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные «Поток-Спектр» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) радиолокационным методом (эффект Доплера), а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат местоположения комплексов в плане и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) и измерений интервалов времени.
Описание
Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на приеме и обработке сигналов ГНСС GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеокадры, формируемые комплексами.
Принцип действия комплексов при измерении скорости движения ТС в зоне контроля радиолокационным методом основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося ТС, находящегося в зоне контроля комплексов (эффект Доплера). Измерение скорости движения ТС осуществляется только при наличии радарного блока.
Комплексы конструктивно могут состоять из вычислителя, от одного до двух видеодатчиков, до одного радарного блока и до двух ИК-прожекторов.
Функционально комплексы, используя алгоритмы машинного зрения и искусственного интеллекта (нейронная сеть), применяется для выявления и фиксации правонарушений: превышение установленной скорости движения ТС; проезд на запрещающий сигнал светофора; невыполнение требования ПДД об остановке перед стоп-линией при запрещающем сигнале светофора; невыполнение требования ПДД уступить дорогу пешеходам или иным участникам дорожного движения; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; нарушение правил проезда через железнодорожные переезды; выезд на железнодорожный переезд при запрещающем сигнале светофора; нарушение правил остановки или стоянки ТС; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора; движение ТС в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги (обочины, газоны, тротуары, велодорожки, полосы для движения маршрутных TC, полосы для реверсивного движения, знак стоп, трамвайные пути, пересечения в нарушение ПДД линий разметки, поворот из второго ряда, разворот в неположенном месте); несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС; движение ТС во встречном направлении по дороге с односторонним движением; нарушение правил пользования внешними световыми приборами; нарушение правил применения ремней безопасности или мотошлемов; нарушение правил пользования телефоном водителем ТС во время движения; нарушение требований об обязательном прохождении технического осмотра; нарушение требований об обязательном страховании гражданской ответственности владельцев ТС; установка на TC без соответствующего разрешения спецсигналов или опознавательного фонаря такси; несоблюдение дистанции к впереди движущемуся ТС; движение ТС с разрешенной массой TC по полосам в нарушение ПДД и прочих нарушений ПДД приближающихся и удаляющихся TC, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных по каждому TC с внесением времени фиксации и координат установки комплексов.
Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики, информации, полученной по запросам к внешним базам данных.
Комплексы применяются только в стационарном размещении.

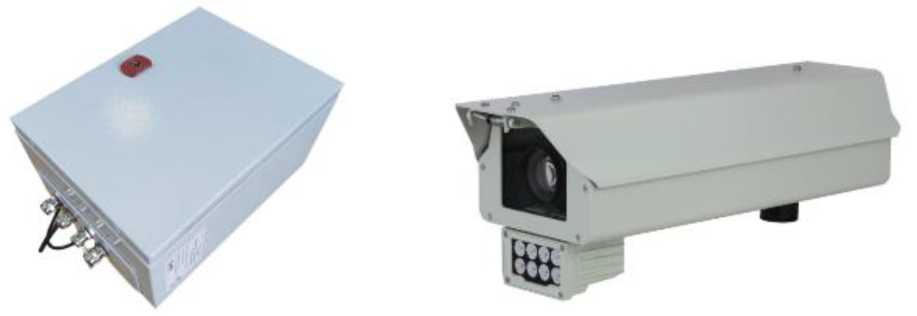

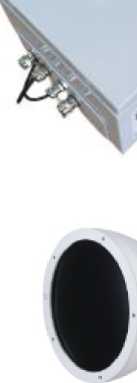

Общий вид составных частей комплексов представлен на рисунке 1.
а) вычислитель

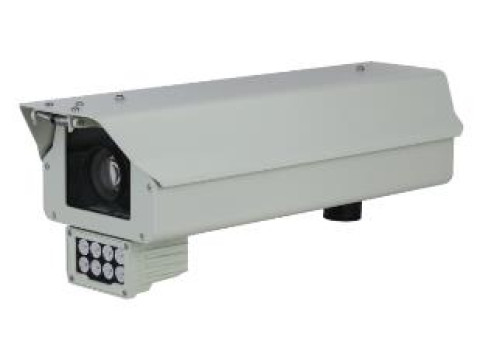

б) видеодатчик
в) радарный блок
г) ИК-прожектор
Рисунок 1 - Общий вид составных частей комплексов

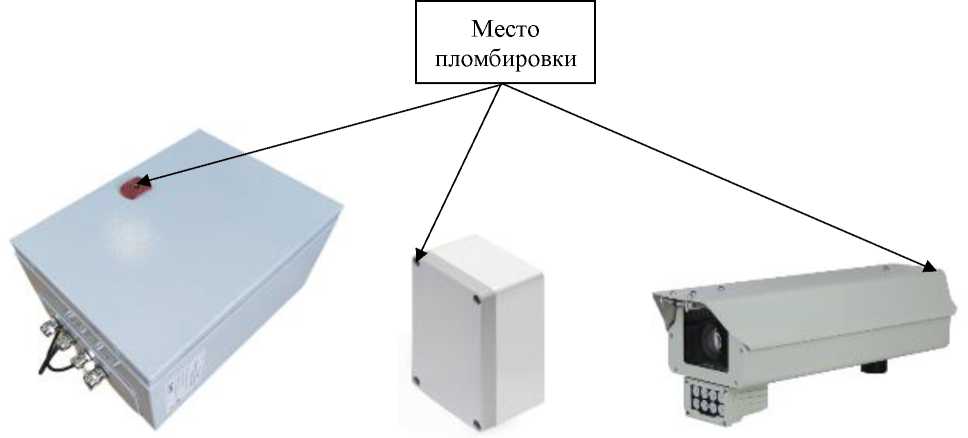

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа

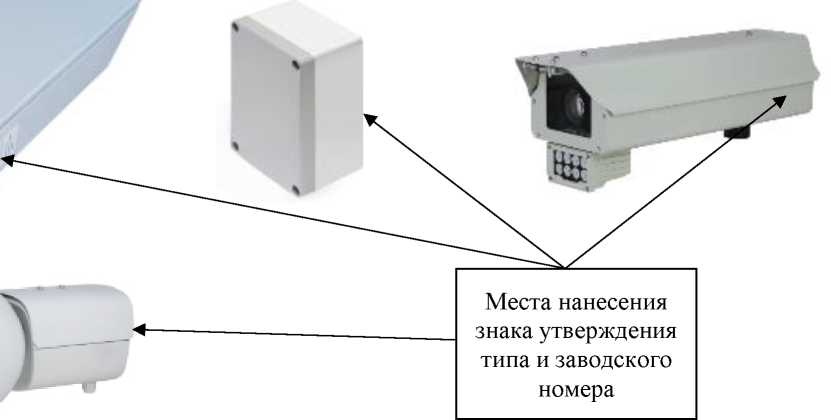

Обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Рисунок 3 — Обозначение мест нанесения заводского номера и знака утверждения типа
Знак поверки на комплексы не наносится.
Заводской номер наносится на самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на задней панели радарного блока, ИК-прожектора и боковой панели видеодатчика и вычислителя. Формат нанесения заводского номера буквенно-цифровой.
Программное обеспечение
Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «Поток-Спектр». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 — Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Potok-Spectr |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Технические характеристики
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС в зоне контроля радиолокационным методом, км/ч |
от 1 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля радиолокационным методом, км/ч |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), мс |
±60 |
|
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане*, м |
±5 |
|
Диапазон измерений интервалов времени, c |
от 1 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
|
где * - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3 | |
Таблица 3 — Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от -50 до +50 до 98 от 84 до 106,7 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 187 до 264 |
|
Потребляемая комплексами мощность, B.A, не более |
360 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры без крепежных, установочных, съемных элементов и блоков питания, мм, не более: а) вычислитель | |
|
- длина |
400 |
|
- ширина |
300 |
|
- высота |
200 |
|
б) видеодатчик | |
|
- длина |
540 |
|
- ширина |
205 |
|
- высота |
205 |
|
в) радарный блок | |
|
- длина |
125 |
|
- ширина |
80 |
|
- высота |
66 |
|
г) ИК прожектор | |
|
- длина |
410 |
|
- ширина |
300 |
|
- высота |
300 |
|
Масса без крепежных, установочных, съемных элементов и блоков питания, кг, не более: | |
|
- вычислитель |
10 |
|
- видеодатчик |
6,5 |
|
- радарный блок |
1 |
|
- ИК прожектор |
5 |
Знак утверждения типа
наносится на самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на задней панели радарного блока, ИК-прожектора и боковой панели видеодатчика и вычислителя.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплексы автоматической фиксации нарушений правил дорожного движения в составе: - вычислитель - видеодатчик - радарный блок - ИК прожектор |
«Поток-Спектр» -- -- |
1 шт. 1-2* шт. 0-1* шт. 0-2* шт. |
|
Руководство по эксплуатации |
2651-001-16541985-2023 РЭ |
1 экз. |
|
Паспорт |
2651-001-16541985-2023 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
где *- поставляется по заказу | ||
Сведения о методах измерений
приведены в разделе 2 «Принцип работы алгоритмов фиксации нарушений» документа 2651-001-16541985-2023 РЭ «Комплекс аппаратно-программный «Поток-Спектр». Руководство по эксплуатации».
Нормативные документы
Постановление Правительства № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.1, 12.42.1, 12.42.2, 12.43;
ТУ 2651-001-16541985-2023 «Комплекс аппаратно-программный «Поток-Спектр».
Технические условия».
