Датчики метеорологических параметров ДМП-А
| Номер в ГРСИ РФ: | 96969-25 |
|---|---|
| Производитель / заявитель: | АО "НПП "Радар ммс", г.С.-Петербург |
Датчики метеорологических параметров ДМП-А (далее - датчики ДМП-А) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления ветра (воздушного потока), количества и интенсивности атмосферных осадков.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96969-25 | ||||||
| Действует | по 26.11.2030 | ||||||
| Наименование | Датчики метеорологических параметров | ||||||
| Модель | ДМП-А | ||||||
| Модификации |
ДМП-А ИСАТ.416311.006 ДМП-А ИСАТ.416311.006-01 ДМП-А ИСАТ.416311.006-02 ДМП-А ИСАТ.416311.006-03 ДМП-А ИСАТ.416311.006-04 ДМП-А ИСАТ.416311.006-05 ДМП-А ИСАТ.416311.006-06 |
||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 183959cf-6a2e-59c7-750f-33be0f1ea7fd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО«НПП «Радар ммс», РОССИЯ, 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, литера А
Поверка
| Методика поверки / информация о поверке |
МП 254-0258-2025 Государственная система обеспечения единства измерений Датчики метеорологических параметров ДМП-А Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96969-25: Описание типа
2025-96969-25.pdf
|
Скачать | 215.8 КБ | |
|
96969-25: Методика поверки
МП 254-0258-2025
2025-mp96969-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Датчики метеорологических параметров ДМП-А (далее - датчики ДМП-А) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления ветра (воздушного потока), количества и интенсивности атмосферных осадков.
Описание
Конструктивно датчики ДМП-А состоят из измерительных модулей (температуры и относительной влажности воздуха, атмосферного давления) и измерителя временных задержек, выполненных на печатных платах и помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус. На внешней стороне корпуса датчика ДМП-А расположены четыре ультразвуковых преобразователя ветра, сигналы от которых поступают на измеритель временных задержек. Измеритель временных задержек выполнен на базе двух микроконтроллеров для расчета скорости и направления ветра, интенсивности и количества атмосферных осадков. Первый микроконтроллер обеспечивает измерение и обработку интенсивности и количества атмосферных осадков, полученные от емкостного сенсора. Второй микроконтроллер по данным от четырех преобразователей ветра обеспечивает измерение времени прохождения ультразвуковой волны от излучателя к приемнику, а также выполняет сбор, окончательную обработку и передачу результатов измерений всех метеопараметров на выход датчика ДМП-А по интерфейсу RS-485.
Датчики ДМП-А выпускаются в семи исполнениях: ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-01, ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-03, ДМП-А ИСАТ.416311.006-04, ДМП-А ИСАТ.416311.006-05, ДМП-А ИСАТ.416311.006-06. Исполнения датчиков ДМП-А отличаются количеством измерительных каналов. Измерительные каналы исполнений представлены в таблице 1.
аблица 1 - Измерительные каналы исполнений
|
Исполнения |
Измерительные каналы |
|
ДМП-А ИСАТ.416311.006 |
температура воздуха, относительная влажность воздуха, атмосферное давление, скорость ветра, направление ветра, количество и интенсивность атмосферных осадков |
|
ДМП-А ИСАТ.416311.006-01 |
температура воздуха, относительная влажность воздуха, атмосферное давление, скорость ветра, направление ветра |
|
ДМП-А ИСАТ.416311.006-02 |
температура воздуха, относительная влажность воздуха, атмосферное давление, количество и интенсивность атмосферных осадков |
Продолжение таблицы 1
|
Исполнения |
Измерительные каналы |
|
ДМП-А ИСАТ.416311.006-03 |
температура воздуха, относительная влажность воздуха, атмосферное давление |
|
ДМП-А ИСАТ.416311.006-04 |
скорость ветра, направление ветра, количество и интенсивность атмосферных осадков |
|
ДМП-А ИСАТ.416311.006-05 |
скорость ветра, направление ветра. |
|
ДМП-А ИСАТ.416311.006-06 |
температура воздуха, количество и интенсивность атмосферных осадков |
Принцип действия датчиков ДМП-А основан на преобразовании измеряемых физических величин в электрические сигналы измерительными модулями.
Принцип действия измерительных модулей:
- при измерении относительной влажности воздуха основан на зависимости емкости полимерного конденсатора от относительной влажности воздуха;
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении атмосферного давления основан на зависимости сопротивления пьезорезистивных элементов от атмосферного давления;
- при измерении скорости воздушного потока основан на зависимости времени распространения ультразвукового сигнала между излучателем и приемником от скорости воздушного потока;
- при измерении направления воздушного потока основан на расчете угла отклонения вектора скорости от нулевого положения;
- при измерении количества и интенсивности атмосферных осадков основан на изменении емкости конденсатора чувствительного элемента.
Нанесение знака поверки на датчики ДМП-А не предусмотрено.
Заводской номер, в виде цифрового обозначения, состоящий из четырех арабских цифр, указывается в паспорте на датчик ДМП-А, а также на маркировочной этикетке лазерным методом, расположенной на корпусе датчика ДМП-А.
Пломбирование датчиков осуществляется при помощи защитной наклейки.
О бщий вид датчиков ДМП-А представлен на рисунках 1-5. Места нанесения защитной наклейки и маркировочной этикетки представлено на рисунке 5.

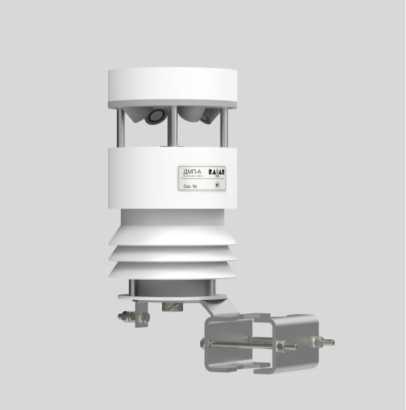

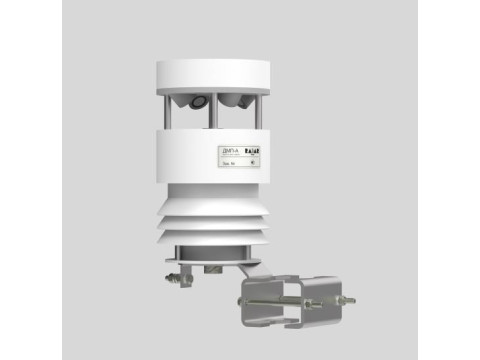

Рисунок 1 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006 и
ДМП-А ИСАТ.416311.006-04

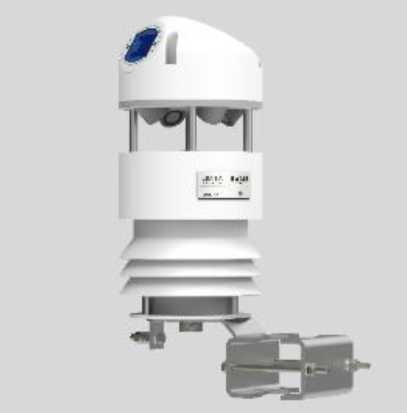

Рисунок 2 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006-01
Рисунок 3 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006-02 и ДМП-А ИСАТ.416311.006-06

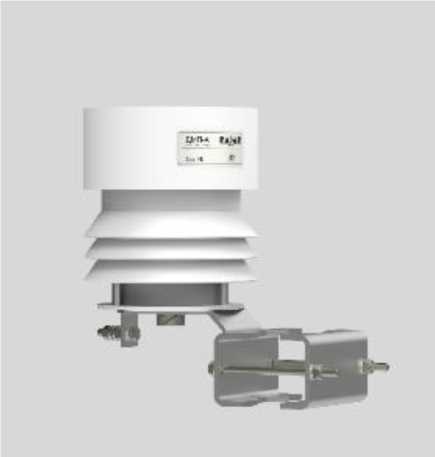

Рисунок 4 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006-03

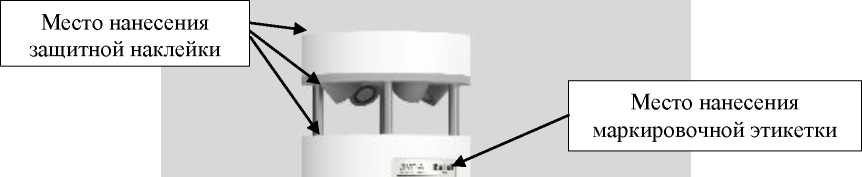

Рисунок 5 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006-05 с указанием мест нанесения защитной наклейки и маркировочной этикетки
Программное обеспечение
Датчики ДМП-А имеют встроенное программное обеспечение (далее - ПО) «ISAT_01513-01» которое обеспечивает сбор, обработку, проверку состояния, настройку датчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ISAT_01513-01 |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
*Обозначение «Х» не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C |
от -60,0 до +85,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,2 |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±3 |
|
Диапазон измерений атмосферного давления, гПа |
от 300,0 до 1150,0 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 70,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной, м/с, в диапазоне от 0,3 до 10,0 м/с включ. - относительной, %, в диапазоне св. 10,0 до 70,0 м/с |
±0,3 ±4 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
|
Минимально измеряемое количество атмосферных осадков, мм |
от 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,1+0,05^Х1)) |
|
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0,2 до 200,0 |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
±(0,2+0,0542)) |
|
1) Измеренное значение количества атмосферных осадков, мм. 2) Измеренное значение интенсивности атмосферных осадков, мм/ч. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон показаний скорости воздушного потока, м/с |
от 0 до 75,0 | |
|
Напряжение питания от сети постоянного тока, В |
от 9,5 до 36 | |
|
Потребляемая мощность с обогревом, Вт, не более |
60 | |
|
Габаритные размеры, мм, не более: |
Диаметр |
Высота |
|
- исполнения ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-04 |
130 |
285 |
|
- исполнения ДМП-А ИСАТ.416311.006-01, ДМП-А ИСАТ.416311.006-05 |
130 |
239 |
|
- исполнения ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-06 |
130 |
208 |
|
- исполнение ДМП-А ИСАТ.416311.006-03 |
130 |
162 |
|
Масса, кг, не более - исполнения ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-01, ДМП-А ИСАТ.416311.006-04, ДМП-А ИСАТ.416311.006-05 |
2,2 | |
|
- исполнения ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-03, ДМП-А ИСАТ.416311.006-06 |
1,8 | |
|
Условия эксплуатации: - температура воздуха, °С |
от -60 до +85 | |
|
- относительная влажность воздуха при температуре 35 °С, % |
до 100 | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист ИСАТ.416311.006РЭ руководства по эксплуатации и ИСАТ.416311.006ПС паспорта типографским способом и на маркировочной этикетке лазерным методом, расположенной на корпусе датчика ДМП-А.
Комплектность
Таблица 6 - Комплектность датчиков ДМП-А
|
Наименование |
Обозначение |
Количество |
|
Датчик метеорологических параметров* |
ДМП-А |
1 шт. |
|
Руководство по эксплуатации |
ИСАТ.416311.006РЭ |
1 экз. |
|
Паспорт |
ИСАТ.416311.006ПС |
1 экз. |
|
* Полная комплектация указывается в паспорте в зависимости от исполнения | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа ИСАТ.416311.006РЭ «Датчики метеорологических параметров ДМП-А. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
ИСАТ 416311.006ТУ «Датчики метеорологических параметров ДМП-А. Технические условия»
