Установки трубопоршневые PE-Prover-EXPERT

Назначение

Установки трубопоршневые PE-Prover-EXPERT (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и/или объемного расхода жидкости, а также средств измерений массы жидкости в потоке и/или массового расхода жидкости, входящих в состав систем измерений количества и показателей качества жидкости.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из измерительного участка, который ограничен детекторами. Шаровой поршень совершает поступательное движение под действием потока жидкости, проходящей через измерительный участок ТПУ.

ТПУ и средство измерений (поверяемое, калибруемое, контролируемое, градуируемое, испытуемое или исследуемое), в качестве которого могут быть преобразователи расхода жидкости различных принципов действия или трубопоршневые поверочные установки, соединяют последовательно. Через технологическую схему с ТПУ и средством измерений устанавливают необходимое значение объемного расхода жидкости. Перемещение шарового поршня по измерительному участку ТПУ приводит к последовательному срабатыванию детекторов шарового поршня, которые определяют начало и окончание измерений.

В зависимости от реализованной технологической схемы ТПУ может иметь либо однонаправленное, либо двунаправленное движение шарового поршня по калиброванному участку. При двунаправленном варианте возврат шарового поршня осуществляется по калиброванному участку за счет организации реверса направления потока жидкости (рабочей среды), а при однонаправленном варианте - по байпасной линии. Соответствующее технологической схеме движение шарового поршня обеспечивается конструкцией и алгоритмом работы устройства возврата шарового поршня.

ТПУ состоит из ограниченного детекторами измерительного участка, в котором под действием потока жидкости, плотно прилегая к стенкам измерительного участка, перемещается эластичный шаровой поршень, одной или двух пар детекторов шарового поршня, устройствa возврата шарового поршня, камер приема и запуска шарового поршня. В состав ТПУ так же входят средства измерений температуры и избыточного давления.

Для измерений температуры рабочей жидкости применяются преобразователи температуры с пределами допускаемой абсолютной погрешности не более ±0,2 °С. Для измерений избыточного давления рабочей жидкости применяются преобразователи давления с пределами допускаемой приведенной погрешности не более ±0,5 %.

ТПУ имеют две основные модификации 01 и 02. ТПУ модификации 01 являются однонаправленными, ТПУ модификации 02 являются двунаправленными. ТПУ имеют различные конфигурации, отличающиеся диапазоном объемного расхода и избыточного давления жидкости, номинальным объемом (вместимостью) жидкости калиброванного участка, характеристиками измеряемой среды, габаритными размерами и массой, количеством пар детекторов, а также иметь стационарное или передвижное исполнение.

Обозначение ТПУ формируются следующим образом:

1 - наименование изделия;

2 - модификация (01 - однонаправленная, 02 - двунаправленная);

3 - шифр документации;

4 - максимальный объемный расход жидкости, м3 /ч;

5 - максимальное избыточное давление, МПа;

6 - номинальный объем калиброванного участка, м3 /ч;

7 - обозначение технических условий.

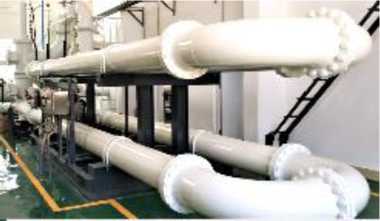

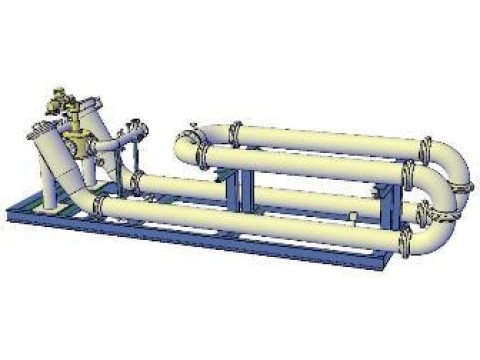

Общий видТПУ представлен на рисунке 1.

Двунаправленная

Рисунок 1 - Общий вид ТПУ

Однонаправленная

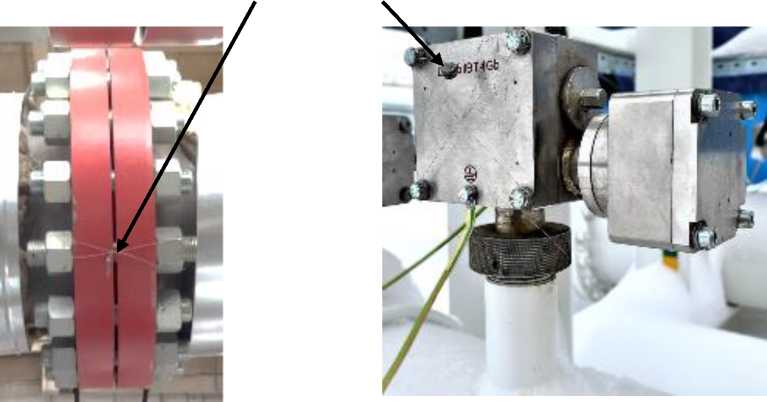

Для исключения возможности несанкционированных настройки и вмешательства, которые могут привести к изменению вместимости (объема) измерительного участка ТПУ, поверителем производится пломбировка фланцевых соединений калиброванного участка и детекторов. Пломбы фланцевых соединений располагают на соединяющих фланцы просверленных под проволоку шпильках или гайках, установленных диаметрально противоположно, по всей длине цилиндрического калиброванного участка. Установка пломбы осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу с нанесением знака поверки, установленную на контровочную проволоку, согласно рисунку 2.

Места установки пломб и нанесения знака поверки

Рисунок 2 - Схема установки пломбы от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер в цифровом формате наносится на маркировочную табличку, закрепленную на раме ТПУ лазерной маркировкой или ударным способом. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Место нанесения заводского номера

'Jcma-iofrcQ гпрцбагюршнеЬзя ТУ 26515219О-Сг|5-00О9ОГ79О-2О2'.

■    ► лПН* U12

PE-Tiu^ji-EXTERT ГЕ-02-Л М3 012-03 00-16-1.0

Г 0.3 - 16 МП и Г.< ■ 2Л МТи

V^! - 71.1111.4 ГЛ) l1h '

V^_j - 2ССП50ТВ Он Некса 6500 ке

1F?« HR TL Ri X.

dlzmn и наглей летя

09.2024 a._________

I Г pTi о 1-.Л1Х

[хОЕЯ[

Место нанесения маркировки взрывозащиты

Место нанесения знака утверждения типа

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Т а б л и ц а 3 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку металлографическим способом, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Т а б л и ц а 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в подразделе 1.2 Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52.190-015-88090790-2024 «Установки трубопоршневые PE-Prover-EXPERT. Технические условия».
