Фурье-спектрометры инфракрасные СПЕКТР-О

Назначение

Фурье-спектрометры инфракрасные СПЕКТР-О (далее - спектрометры) предназначены для измерений волновых чисел в оптических спектрах пропускания и отражения в инфракрасной области в твердых, жидких и газообразных образцах, а также количественного анализа органических и неорганических веществ.

Описание

Принцип действия спектрометра основан на применении двухлучевого интерферометра Майкельсона, в котором оптическая разность хода изменяется за счет движения (сканирования) одного из зеркал в плечах интерферометра. Оптическое излучение от источника проходит через интерферометр, на выходе которого регистрируется интерферограмма, представляющая собой зависимость интенсивности светового потока от оптической разности хода. Спектр, как зависимость интенсивности излучения от волнового числа, получается путем обратного преобразования Фурье интерферограммы, выполняемого с использованием персонального компьютера.

Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала, регистрирующего интерферограмму лазерного излучения на том же интерферометре.

Спектрометры выпускаются в двух модификациях, отличающихся типами оптических блоков интерферометров:     СПЕКТР-О-СТ-1     (с блоком интерферометра

MATRIX-F II) и СПЕКТР-О-СТ-2 (с блоком интерферометра ФСМ 2201, ФСМ 2202 или ФСМ 2211). Конструктивно спектрометры выполнены во взрывозащищённом корпусе, в котором размещен блок интерферометра. В дверцу корпуса может устанавливаться взрывозащищенная сенсорная панель для управления локальным ПК, также управление может осуществляться с помощью внешнего ПК.

Спектрометры модификации СПЕКТР-О-СТ-1 оснащаются оптоволоконными измерительными зондами (до 6 шт.). Спектрометры модификации СПЕКТР-О-СТ-2 оснащаются внешними проточными измерительными ячейками (до 6 шт.) или оптоволоконными зондами (до 12 шт., только с блоком интерферометра ФСМ 2211).

Пломбирование спектрометров не предусмотрено. Нанесение знака поверки не предусмотрено.

Заводской номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на правой боковой панели корпуса спектрометров.

Общий вид спектрометров приведен на рисунках 1, 3. Шильдики спектрометров приведены на рисунках 2, 4.

Место нанесения наименования средства измерений, изготовителя, заводского номера и знака утверждения типа средства измерений

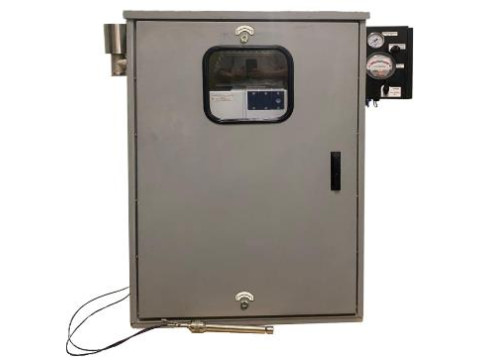

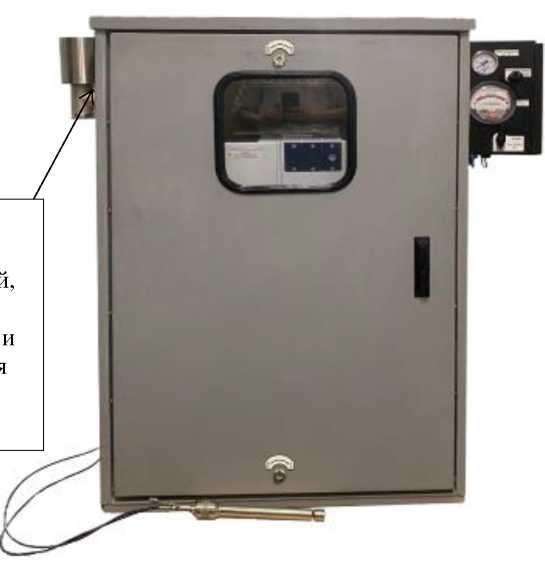

Рисунок 1 - Общий вид спектрометра СПЕКТР-О-СТ-1 (с оптоволоконным зондом)

СокТрейд

Инженерные Системы

ООО «СОКТРЕЙД»

196624, РФ г. Санкт-Петербург, п. Шушары, 2-п Бадаевский проезд.

д. 5, корп.1, стр. 1

Фурье-спектрометр инфракрасный СПЕКТР-О Модификация СПЕКТР-О-СТ-1 Сертификат № ЕАЭС RU C-RU.A3K58.B06400/24

2Ех pz ib [op is Ga] ПС T4 Gc X +5< Ta <+40°C IP 65

ал. питание ~ 230B/50 Гц, 500 Вт дата изготовления Jae, № ХХХХХХХХХ диапазон показаний волновых чисел от 11500 до 4000 см*1

Рисунок 2 - Шильдик спектрометра СПЕКТР-О-СТ-1 с блоком интерферометра MATRIX-F II

Место нанесения наименования средства измерений, изготовителя, заводского номера и знака утверждения типа

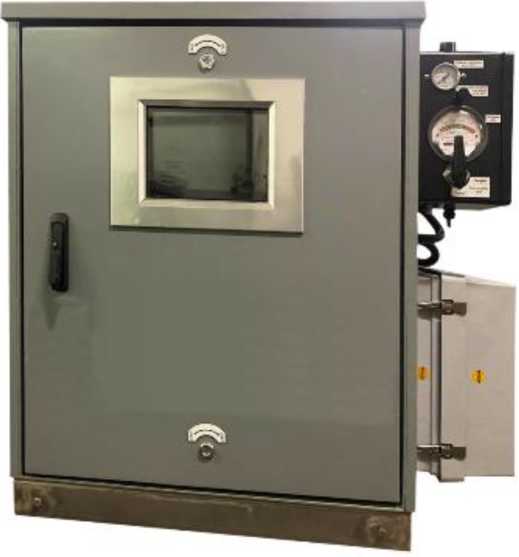

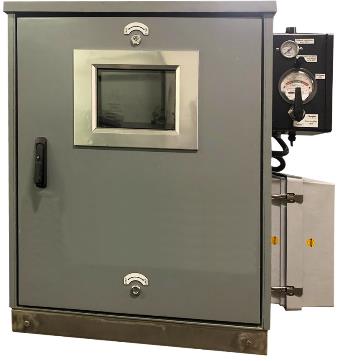

Рисунок 3 - Общий вид спектрометра СПЕКТР-О-СТ-2

СокТрейд

Инженерные Системы

ООО «СОКТРЕЙД»

196624. РФ I. Санкт-Петербург, и. Шушары, 2-й Бадаевский пр<нп.

д. 5, корп. I, стр. 1

Фурье-спектрометр инфракрасный СПЕКТР-О

Модификация СПЕКТР-О-СТ-2 Сертификат

№ ЕЛ М’ RH ( -КИ.АЖ5Я.В06400.24

2Ех pz ib |op is Ga| I IC T4 Gc X +5STa<+40°C IP 65

эд. пи ramie - 230B/50 Гu, 500 В i       1

дата ini отопления               । ■

Зав. № XXXXXXXXX

диапазон показаний волновых I" * чисел от 12500 до 3700 см'1

ФС.М2211

Рисунок 4 - Шильдик спектрометра СПЕКТР-О-СТ-2 с блоком интерферометра ФСМ 2211

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) предназначено для управления спектрометром, контроллером внутренних исполнительных механизмов и настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.

ПО разделено на две части:

- метрологически значимая часть ПО прошита в индустриальной карте памяти, установленной во встроенную процессорную плату спектрометров;

- управляющее внешнее ПО, устанавливаемое на персональный компьютер.

Внешнее ПО осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения, обработки и сохранения результатов измерений.

Идентификационные данные ПО указаны в таблицах 1 и 2.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики спектрометров

Продолжение таблицы 4

Знак утверждения типа

наносится методом цифровой лазерной печати на шильдик, расположенный на боковой панели корпуса спектрометров, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений (для модификации СПЕКТР-О-СТ-1)

Таблица 6 - Комплектность средства измерений (для модификации СПЕКТР-О-СТ-2)

Сведения о методах измерений

приведены в разделе 4.1 «Принцип работы» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.53-001-52211673-2024 Фурье-спектрометры инфракрасные СПЕКТР-О. Технические условия.
