Модули питания МП8В50А
| Номер в ГРСИ РФ: | 96997-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Модули питания МП8В50А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96997-25 | ||||||
| Действует | по 01.12.2030 | ||||||
| Наименование | Модули питания | ||||||
| Модель | МП8В50А | ||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8241ee82-8355-09fe-0b77-f7f684d7cd9b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП-396-2024 Государственная система обеспечения единства измерений Модули питания МП8В50А Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96997-25: Описание типа
2025-96997-25.pdf
|
Скачать | 154.3 КБ | |
|
96997-25: Методика поверки
МП-396-2024
2025-mp96997-25.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Модули питания МП8В50А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.
Описание
Модули питания МП8В50А устанавливаются в блок базовый МСП 1600А образуя собой модульный программируемый источник питания серии МСП 1600А, к которым осуществляется подключение нагрузки.
Принцип действия модулей питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжения, воспроизведения и измерение задаваемых пользователем значений напряжения и силы постоянного тока на выходе. При установке в блок базовый МСП 1600А модулей питания одного типа возможна работа при последовательном и параллельном соединении модулей питания. В блок базовый МСП 1600А может быть установлено от одного до четырех модулей питания.
Общий вид модулей питания, места нанесения маркировки, знака утверждения типа и пломб представлены на рисунках 1 и 2. Общий вид МСП 1600А с установленными модулями питания представлен на рисунке 3.
Заводской номер в виде цифрового кода наносится на маркировочную табличку методом лазерной гравировки.
Пломбы наносятся на один из винтов корпуса модулей питания. Нанесение знака поверки на модули питания не предусмотрено.

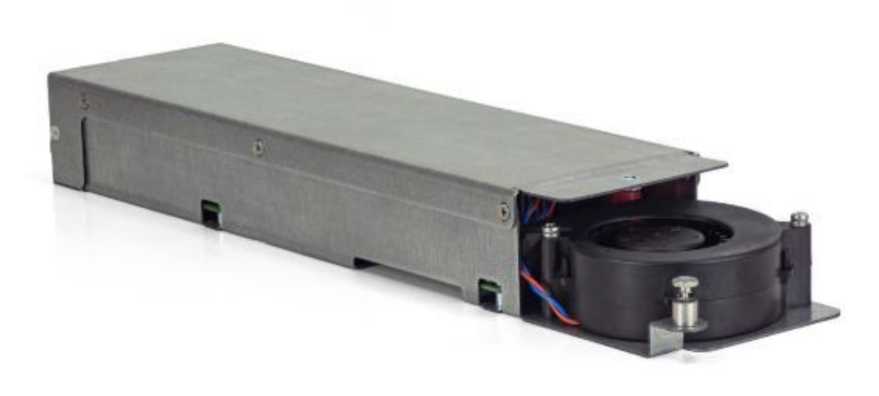

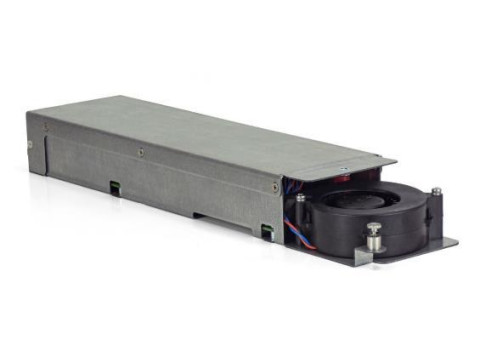

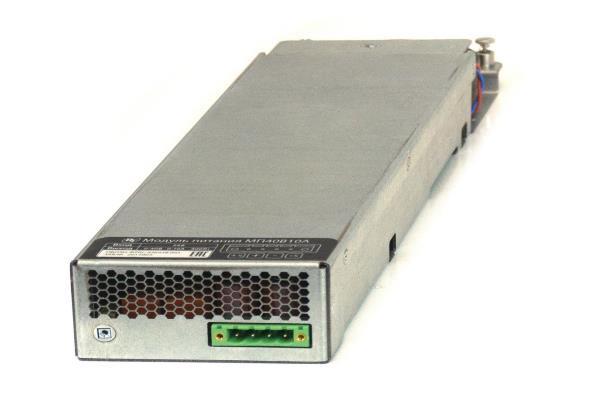

Рисунок 1 - Общий вид модулей питания
Места нанесения маркировки и знака утверждения типа
Место нанесения пломбы

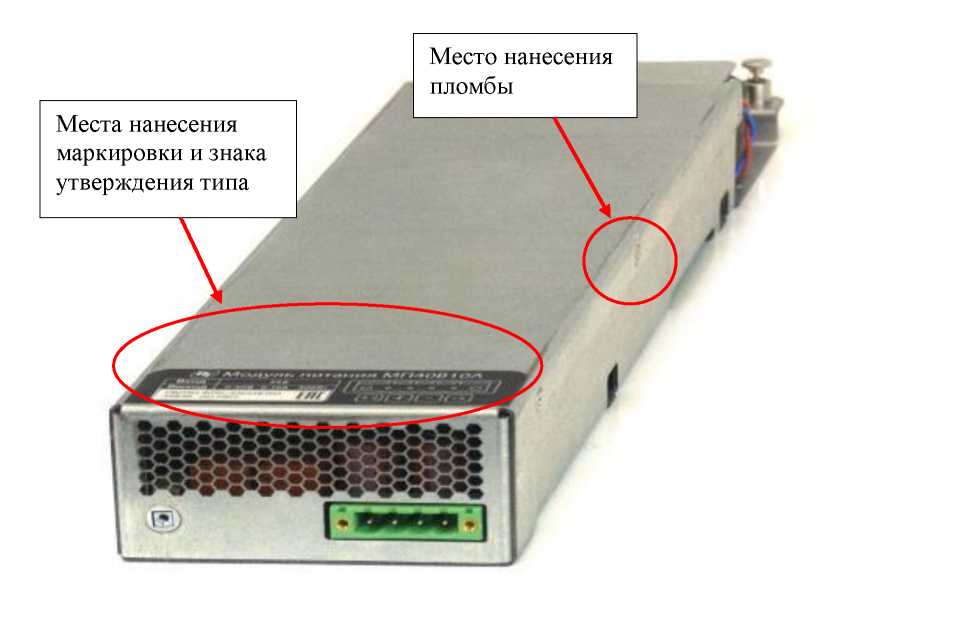

Рисунок 2 - Места нанесения маркировки, знака утверждения типа и пломб

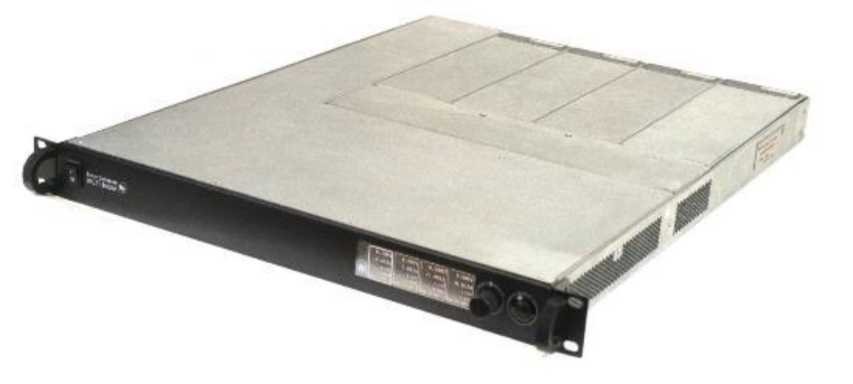

Рисунок 3 - Общий вид источника питания программируемого модульного серии МСП 1600А
Программное обеспечение
Модули питания работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unmsp_math.dll |
libunmsp_math.so |
|
Номер версии ПО (идентификационный код) |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
AFA7057D |
1C2C0DE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений и измерения напряжения постоянного тока, В |
от 0,01 до 8,00 |
|
Дискретность установки напряжения, В |
0,002 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0005^ [7вос+0,005+К -ДТ)1Х 3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,0005^ [7изм+0,005+К •ДТ) 2)- 3)- 4) |
|
Диапазон воспроизведения и измерения силы постоянного тока, А |
от 0,01 до 50,00 |
|
Дискретность установки силы тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,001-/вос+0,05+К-ДТ)1Х 3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
±(0,001-/изм+0,05+К-ДТ) 2)- 3)- 4) |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 100%, мВ |
±10 |
|
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 10 до 90%, мА |
±10 |
|
Уровень (СКЗ) пульсации и шумов напряжения, мВ, не более |
55) |
|
Диапазон установки и измерения напряжения постоянного тока в режиме стабилизации, В |
от 0,02 до 8,00 |
|
Пределы допускаемой абсолютной погрешности установки напряжения в режиме стабилизации, В |
±(0,0005^ авос+0,01+к-ДТ) 1Х 3) 4) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения напряжения в режиме стабилизации, В |
±(0,0005^ ивос+0,01+К-ДТ) 1)’ 3), 4) |
|
Диапазон установки и измерения силы постоянного тока в режиме стабилизации, А |
от 0,01 до 50,00 |
|
Пределы допускаемой абсолютной погрешности установки силы постоянного тока в режиме стабилизации, А |
±(0,001-/вос+0,05+К-ДТ) 1)’ 3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока в режиме стабилизации А |
±(0,001-/вос+0,05+К-ДТ) 1), 3), 4) |
|
Примечания: 1) ивосПвос - воспроизводимое значение напряжения/силы постоянного тока на выходе. 2) иизмПизм - измеренное модулем питания значение напряжения/силы постоянного тока на выходе. 3) K - температурный коэффициент. К = 0,0001 иуст + 0,0005. 4) ДТ - отклонение температуры окружающей среды от нормальных условий измерений значения 5) СКЗ уровня пульсаций выходного тока и напряжения измеряются в диапазоне частот от 0 до 300 кГц. | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
220±22 |
|
Частота сети питания, Гц |
50±3 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Максимальная потребляемая мощность, Вт, не более |
475 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
359 х 82,5 х 42,5 |
|
Масса, кг, не более: |
2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +22 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +10 до +35 до 80 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Модуль питания |
МП8В50А |
* |
|
Руководство по эксплуатации |
ГВТУ.436437.001РЭ |
1 |
|
Паспорт |
ГВТУ.436437.001ПС |
1 |
|
Блок базовый МСП 1600А. Драйвер. Руководство системного программиста. |
ФТКС.77007-01 32 01 |
1 |
|
Блок базовый МСП 1600А. Управляющая панель. Руководство оператора |
ФТКС.67007-01 34 01 |
1 |
|
Кабель МП50 |
ФТКС.685614.039 |
1 |
|
Комплект кабелей FLK TL940 |
- |
* |
|
Провод ПУгВ 1х6,0 |
- |
* |
|
Кабель LK410L-41/A |
- |
* |
|
* Зависит от поставки | ||
Сведения о методах измерений
приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ГВТУ.436437.001ТУ «Модуль питания МП8В50А. Технические условия».
