Счетчики газа ротационные СГР

Назначение

Счетчики газа ротационные СГР (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов.

Описание

Принцип действия счетчиков основан на регистрации общего объема газа, протекающего за определенный период времени. Когда газ протекает через счетчик, внутренние механические подвижные части под действием давления посылают газ в единую газовую камеру со строго определенным объемом и циклически заполняют, и опустошают ее. Количество циклов заполнения/опустошения может быть зарегистрировано с помощью механического отсчетного устройства, соединенного с вращающимися частями (роторами) для получения суммарного объема расхода.

Счетчики состоят из корпуса, механизма роторов, трансмиссионного механизма и счетного механизма.

В зависимости от измеряемого диапазона расхода газа счетчики выпускаются следующих типоразмеров: G16; G25; G40; G65; G100; G160; G250; G400.

Прочный корпус счетчика рассчитан на требуемое давление в трубопроводе, имеющий отверстия для отбора давления и температуры, а также присоединительные отверстия для крепления на трубопроводе.

Механизм роторов состоит из пары поворотных роторов и корпуса. Два вращающихся ротора с взаимно сопряженными зубчатыми колесами (пара непрерывно вращающихся колес, используемых для реализации передачи момента вращения), колеса синхронизации, которые соосно соединены с основными роторами. Поток газа заставляет ротора вращаться, и соответственно вращаются колеса синхронизации, входящие в зацепление друг с другом.

Трансмиссионный механизм включает в себя: магнитную муфту или механическое передаточное устройство; механизм регулировки переменной скорости. Механизм регулировки переменной скорости состоит из комбинации «юстировочных колес».

Счетный механизм служит для определения с помощью восьмизначного циферблата (отсчетного устройства) суммарного расхода газа, прошедшего через счетчик.

Счетная головка имеет возможность поворачиваться вокруг своей оси на 350° для обеспечения удобства считывания показаний счетчика.

В крышке имеется паз для фиксации датчика импульсов низкочастотного. На верхней части счетчика имеется разъем для подключения датчика импульсов высокочастотного А1К. Данные датчики импульсов служат для подключения счетчика к внешним устройствам.

Структура условного обозначения счетчиков:

СГР-[1]-[2]-[3]-[4], где:

[1] - типоразмер: G16; G25; G40; G65; G100; G160; G250; G400;

[2] - номинальный диаметр: DN32; DN40; DN50; DN80; DN100;

[3] - диапазон рабочих расходов: 1:30; 1:50; 1:80; 1:100; 1:130; 1:160; 1:200; 1:250; 1:300;

[4] - тип счетного механизма: 1 - с одним счетным барабаном, 2 - с двумя счетными барабанами.

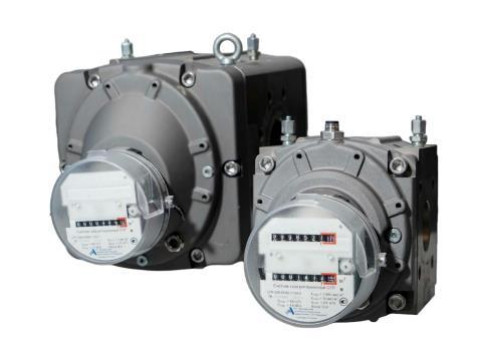

Общий вид основных исполнений счетчика представлен на рисунке 1.

Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы.

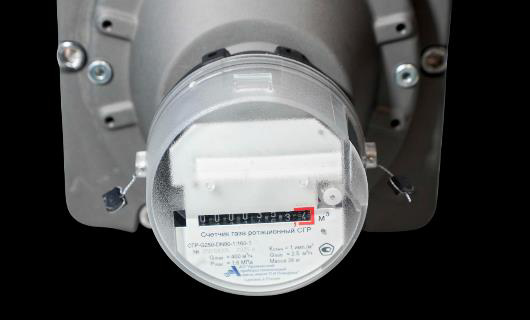

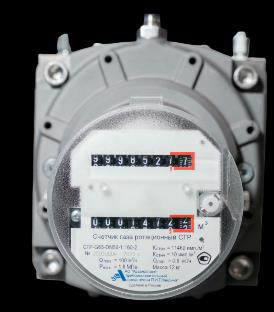

Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма методом лазерной гравировки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Цветографический вид шильдика счетного механизма может отличаться в соответствии с конструкторской документацией изготовителя. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Рисунок 1 - Общий вид основных исполнений

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

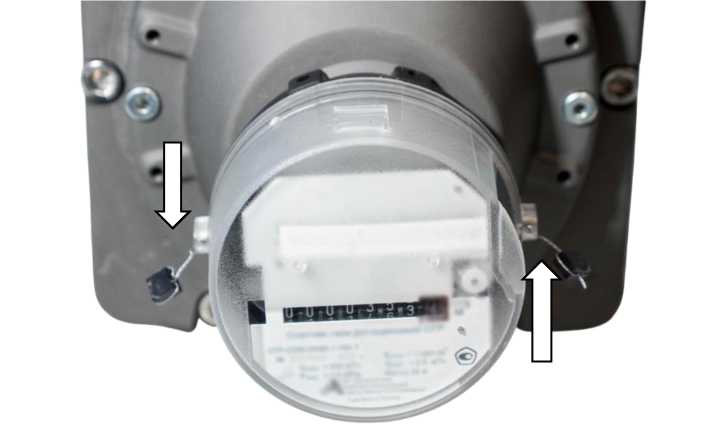

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Технические характеристики

Таблица

и технические

Примечания

1 Значения расхода установлены для воздуха плотностью 1,2 кг/м3 при температуре измеряемой среды плюс (20+5) °С.

2 Приняты следующие обозначения:

Qmin - минимальный объемный расход, м3/ч;

Qmax - максимальный объемный расход, м3/ч.

Таблица 2 - Пределы допускаемой относительной погрешности измерения объема

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на циферблат механического отсчетного устройства и на титульный лист паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» ЛГФИ.407273.003 РЭ «Счетчики газа ротационные СГР. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной

поверочной схемы для средств измерений объемного и массового расходов газа»

ЛГФИ.407273.003 ТУ «Счетчики газа ротационные СГР. Технические условия»
